Dimensiones del corte del armario

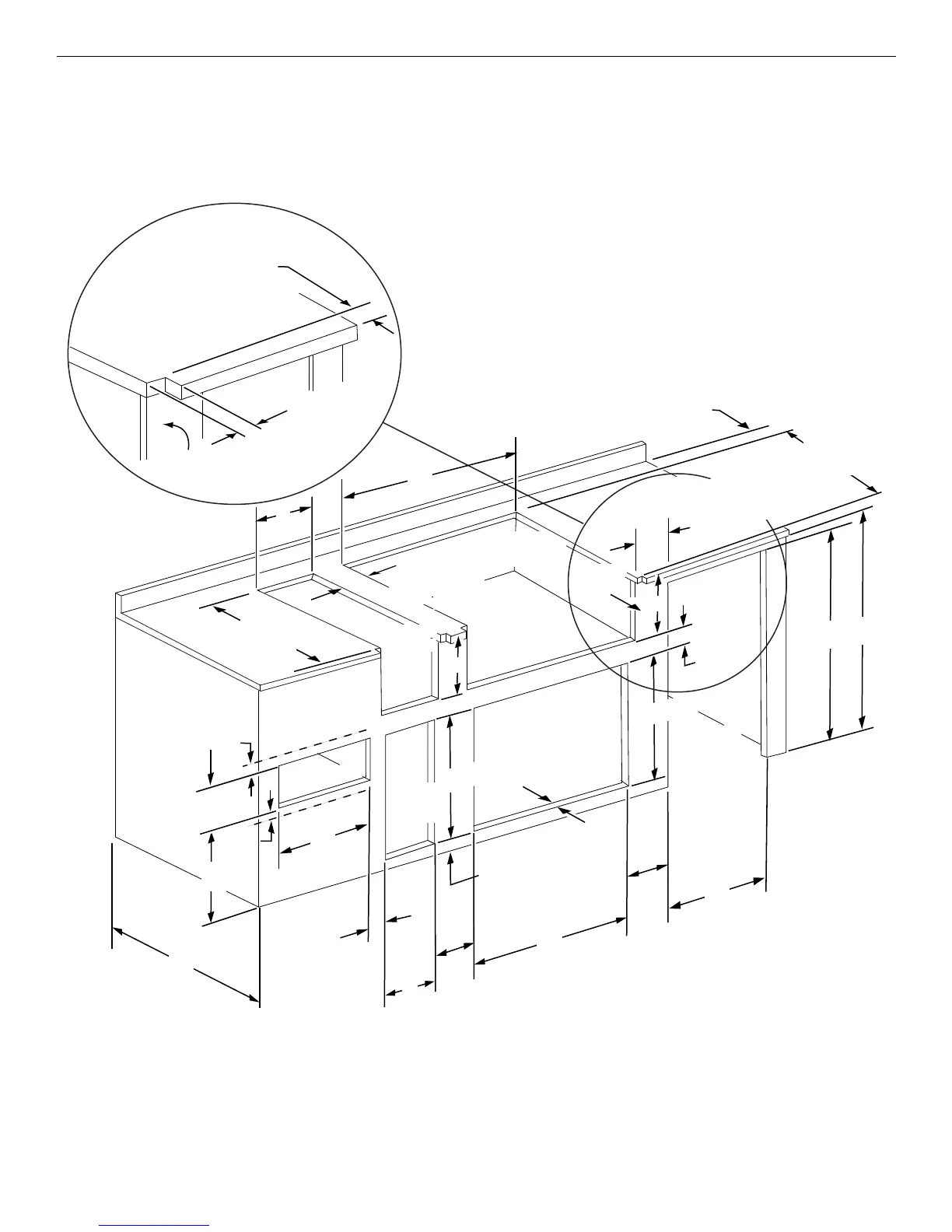

La tabla de dimensiones e ilustración a continuación incluyen las dimensiones de corte y los requisitos mínimos de espacio para todos
los productos empotrados para exteriores. La ilustración es de referencia. Puede hacerse el diseño de la disposición del armario a la
medida, pero las dimensiones para los recortes y el espacio mínimo deben seguirse.
*NOTA: Mantenga una saliente del mostrador mínima de ³⁄₄" (1,9 cm) de la superficie de montaje de la puerta/cajón para que el agua
del mostrador no entre en la puerta o cajón.
**Cada esquina de los recortes del mostrador para el asador empotrado, quemador lateral, quemador para dorar, quemador Power™
y centro de refrigerios.
E
H
A
G
K
K
F
K
B
J
E
20⁵⁄₈" (52,4 cm)
1¹⁄₂"
(3,8 cm)
mín.
3" (7,6 cm) como
mínimo para abrir
la capota
2¹⁄₂" (6,4 cm) mín.
20⁷⁄₈" (53 cm)
9¹⁄₈"
(23,2 cm)
5"
(12,7 cm)
mín.
M
L
K
K
Asadores
Puertas de acceso
Refrigerador
o fábrica
de hielo
Frente del
armario
*Distancia de la saliente
entre el borde del mostrador y
el frente del armario
**1¹⁄₈" (2,9 cm) de ancho
típico de la muesca
D
(del frente
del armario)
(del frente
del armario)
Cajón de
calentamiento
Cajón
de uso
general
o
residuos
12" (30,5 cm) como
mínimo desde cualquier
aparato de cocción para
exteriores a otros accesorios
para exteriores
Frente del
armario
Quemadores
laterales,
para
dorar o
Power™
D
12" (30,5 cm) como
mínimo desde
cualquier aparato de
cocción para exteriores a
otros accesorios para
exteriores
C
C
