KitchenAid Ice Maker - Raccordement Au Conduit Vidange

61

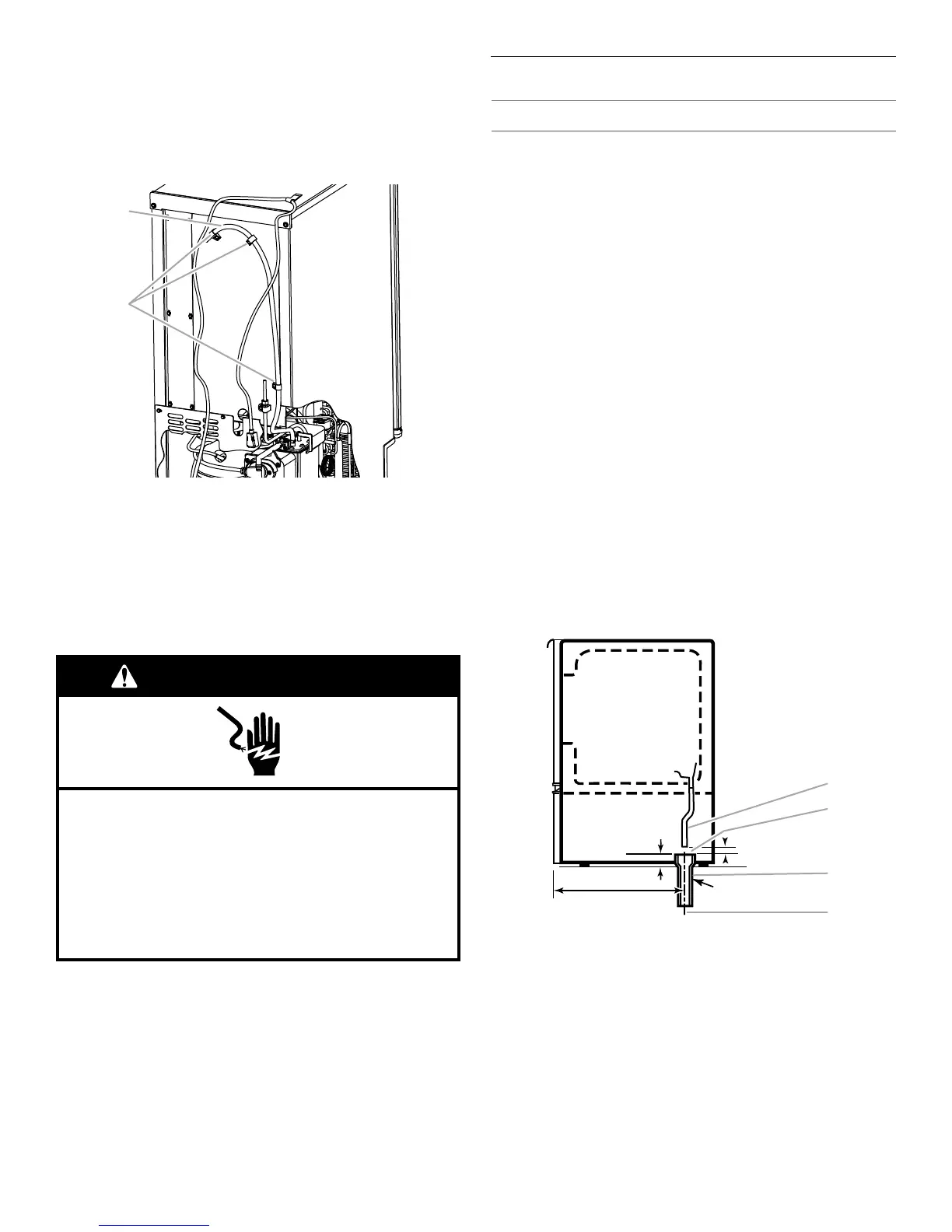

14. Fixer le tuyau de ventilation sur l’arrière de la machine à
glaçons avec 3 brides et les trois vis n° 8-32 x ³⁄₈" fournies.
Voir l’illustration “Tube de ventilation”.
Tube de ventilation
REMARQUE : Ne pas coincer, déformer ou endommager le tube
d’aération. Vérifier qu’il n’est pas endommagé, déformé ou
coincé entre le placard et la machine à glaçons.
15. Fixer le tube de vidange de ¹⁄₂” de diamètre interne x 10 pi
(3 m) au tuyau d’évacuation de la pompe. Voir l’illustration
“Position des pièces”.
16. Raccorder la machine à glaçons à l’arrivée d’eau et l’installer
comme indiqué dans les instructions d’installation du produit.
17. Contrôler tous les raccords pour vérifier l’absence de fuites.
18. Brancher la machine à glaçons ou reconnecter la source de
courant électrique.
19. Mettre en marche la machine à glaçons.
20. Attendre que le programme de rinçage se déclenche (environ
5 minutes) pour s’assurer que la machine à glaçons
fonctionne correctement.
Raccordement au conduit vidange
Système de vidange par gravité
Raccorder le tuyau de vidange de la machine à glaçons à votre
drain de vidange conformément à tous codes et règlements
locaux et provinciaux. Si la machine à glaçons est fournie avec
un drain de vidange par gravité, suivre les instructions ci-dessous
lors de l'installation des tuyaux de vidange. Ceci aidera à éviter
que l'eau ne refoule dans le bac d'entreposage de la machine à
glaçons et éventuellement sur le plancher et ne cause des
dommages.
■ Les tuyaux de vidange doivent avoir au moins ⁵⁄₈" (15,88 mm)
de diamètre intérieur.
■ Les tuyaux de vidange doivent avoir une pente de 1" pour
chaque 48" (2,54 cm pour chaque 122 cm) de longueur ou
une pente de ¹⁄₄" pour chaque 12" (6,35 mm/30,48 cm) et ne
comporter aucun point bas où l’eau pourrait stagner.
■ Les drains de vidange de plancher doivent être suffisamment
grands pour recevoir l’eau de vidange provenant de toutes
sources.
■ L'installation idéale a un tuyau rigide de rejet à l'égout avec
un réducteur de vidange PVC de 1½" (3,81 cm) à 2" (5,08 cm)
installé directement sous la sortie du tube de vidange comme
sur l'illustration. Maintenir un écart anti-retour de 1" (2,54 cm)
entre le tuyau de vidange et le tuyau de rejet à l'égout.
■ Ne pas raccorder l'extrémité de sortie du tuyau de vidange à
un système de canalisation fermé afin d’empêcher l’eau de
vidange de refouler dans la machine à glaçons.
IMPORTANT : Une pompe de vidange est nécessaire lorsqu’on
ne dispose pas de drain au plancher. L'ensemble de pompe de
vidange, pièce numéro 1901A, est disponible à l’achat.
Vue latérale
A. Tube de ventilation
B. Brides et vis
A
B
AVERTISSEMENT
Risque de choc électrique
Brancher sur une prise à 3 alvéoles reliée à la terre.
Ne pas enlever la broche de liaison à la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un câble de rallonge.
Le non-respect de ces instructions peut causer
un décès, un incendie ou un choc électrique.
A. Tuyau de vidange
B. Écart anti-retour de 1"
(2,54 cm)
C. Réducteur du drain de
vidange PVC
D. Le centre du drain devrait se trouver à 20"
(50,8 cm) du devant de la porte (avec ou
sans le panneau de
³⁄₄ " (1,91 cm) sur la
porte). Le drain doit aussi être centré de
gauche à droite (8
¹³⁄₁₆ " de chaque côté de
la machine à glaçons).
1" (2,5 cm)
20" (50,80 cm)
1⁷⁄₈"
(1,9 cm)
B
D
C
A
2" - 1¹⁄₂"
(5 cm - 3,8 cm)
