54
Dimensions de la cavité du placard

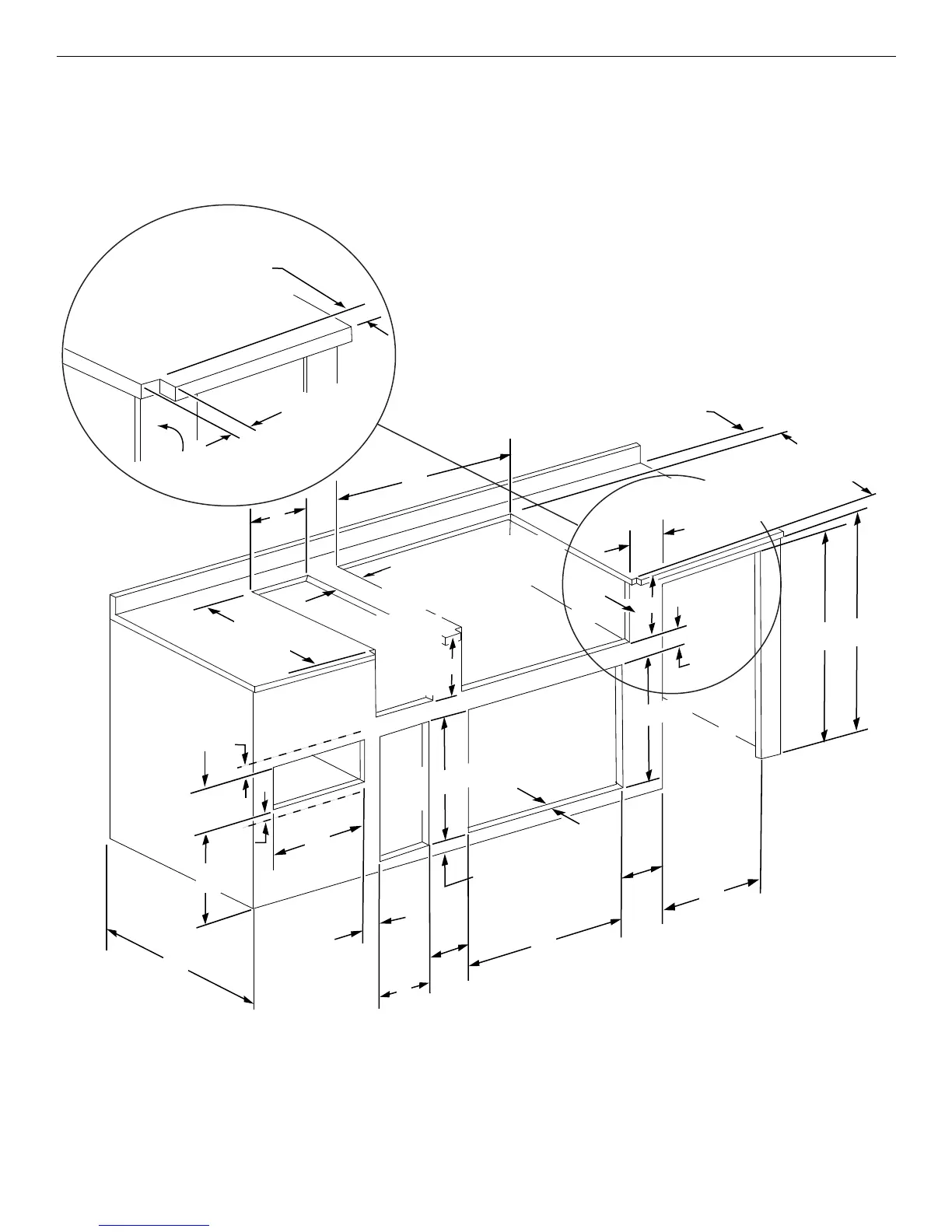

Le tableau de dimensions et l’illustration ci-dessous comprennent les dimensions de l’ouverture à découper et les valeurs minimales de
dégagements de séparation pour tous les produits d’extérieur encastrés. L’illustration est à titre de référence. La conception de la
disposition de votre placard peut être personnalisée, mais les dimensions pour les ouvertures à découper et les dégagements de
séparation minimaux doivent être respectées.
*REMARQUE : Faire déborder le plan de travail de ¾" (1,9 cm) par rapport à la surface de montage de la porte/du tiroir pour aider à
évacuer l’eau présente sur le plan de travail sans qu’elle n’atteigne la porte ou le tiroir.
**Chaque coin des découpes du plan de travail pour gril, brûleur latéral, brûleur à infrarouge, brûleur Power™ et comptoir pour
rafraîchissements encastré.
E
H
A
G
K
K
F
K
B
J
E
20⁵⁄₈" (52,4 cm)
1¹⁄₂"
(3,8 cm) min.
2¹⁄₂" (6,4 cm) min.
20⁷⁄₈" (53,0 cm)
9¹⁄₈"
(23,2 cm)
5"
(12,7 cm) min.
M
L
K
K
Grils
Façade
du placard
*Distance de dépassement
entre le bord du plan de travail
et la façade du placard
**1¹⁄₈" (2,9 cm) largeur
standard de l’encoche
D
D
Brûleurs
Power™,
brûleurs
latéraux
ou
brûleurs
à infrarouge
Tiroir-
réchaud
Tiroir
utilitaire
ou à
déchets
Portes d’accès
Réfrigérateur
ou machine
à glaçons
3" (7,6 cm) min.
vers le capot ouvert
12" (30,5 cm) min.
entre un appareil de
cuisson d’extérieur et
d’autres accessoires
d’extérieur.
(à partir de la
façade du placard
)
Façade
du
placard
12" (30,5 cm) min.
entre un appareil de
cuisson d’extérieur et
d’autres accessoires
d’extérieur.
C
C
(à partir de
la façade du
placard
)
