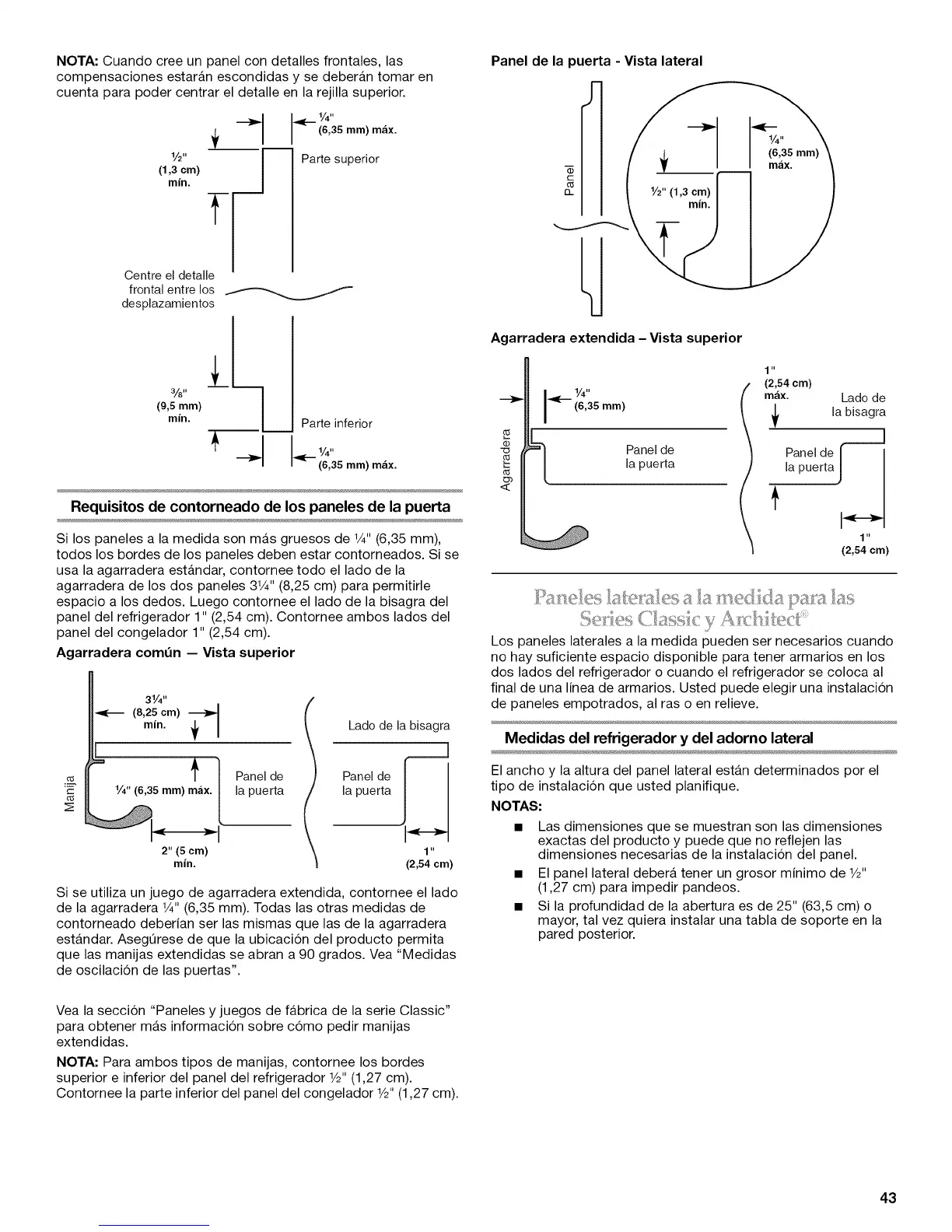

NOTA: Cuando cree un panel con detalles frontales, las
compensaciones estarAn escondidas y se deberan tomar en
cuenta para poder centrar el detalle en la rejilla superior.
(6,35 ram) max.
1/2" I Parte superior
(1,3 cm)
J
rain.
Centre el detalle
frontal entre los _-__
desplazamientos
%" 1
(9,6 mm)
rain. Parte inferior
-- (6,35ram) m_i×.
Requisitos de contorneado de los paneles de la puerta
Si los paneles a la medida son m_s gruesos de 1/4"(6,35 mm),
todos los bordes de los paneles deben estar contorneados. Si se
usa la agarradera estandar, contornee todo el lado de la
agarradera de los dos paneles 31/4"(8,25 cm) para permitirle
espacio a los dedos. Luego contornee el lado de la bisagra del
panel del refrigerador 1" (2,54 cm). Contornee ambos lados del
panel del congelador 1" (2,54 cm).
Agarradera comt_n -- Vista superior
¢6
31/4 ''
(8,25 cm)
mln.
= t
/
1/4" (6,35 mm) max. /
J
2" (5 cm)
min.
Panel de
la puerta
Ladode la bisagra
Panel de I -]
la puerta I I
1 "
(2,54 cm)
Si se utiliza un juego de agarradera extendida, contornee el lado
de la agarradera 1/4"(6,35 mm). Todas las otras medidas de
contorneado deberian ser las mismas que las de la agarradera
estandar. AsegOrese de que la ubicacion del producto permita
que las manijas extendidas se abran a 90 grados. Vea "Medidas
de oscilacion de las puertas".
Panel de la puerta - Vista lateral
/
Q_
Agarradera extendida -Vista superior
-C3
<(
I _ 1//4"
(6,35 mm)
_'_ Panelde
la puerta
1 "
(2,54 cm)
max.
t
Lado de
la bisagra
Panel de I_
la puerta
1 "
(2,54 cm)
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener armarios en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una linea de armarios. Usted puede elegir una instalacion
de paneles empotrados, al ras o en relieve.
Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral estan determinados por el
tipo de instalacion que usted planifique.
NOTAS:
• Las dimensiones que se muestran son las dimensiones
exactas del producto y puede que no reflejen las
dimensiones necesarias de la instalacion del panel.
• El panel lateral deber_ tener un grosor minimo de V2"
(1,27 cm) para impedir pandeos.
• Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Vea la seccion "Paneles y juegos de fabrica de la serie Classic"
para obtener m_s informacion sobre como pedir manijas
extendidas.
NOTA: Para ambos tipos de manijas, contornee los bordes
superior e inferior del panel del refrigerador Y2" (1,27 cm).
Contornee la parte inferior del panel del congelador V2" (1,27 cm).
43
