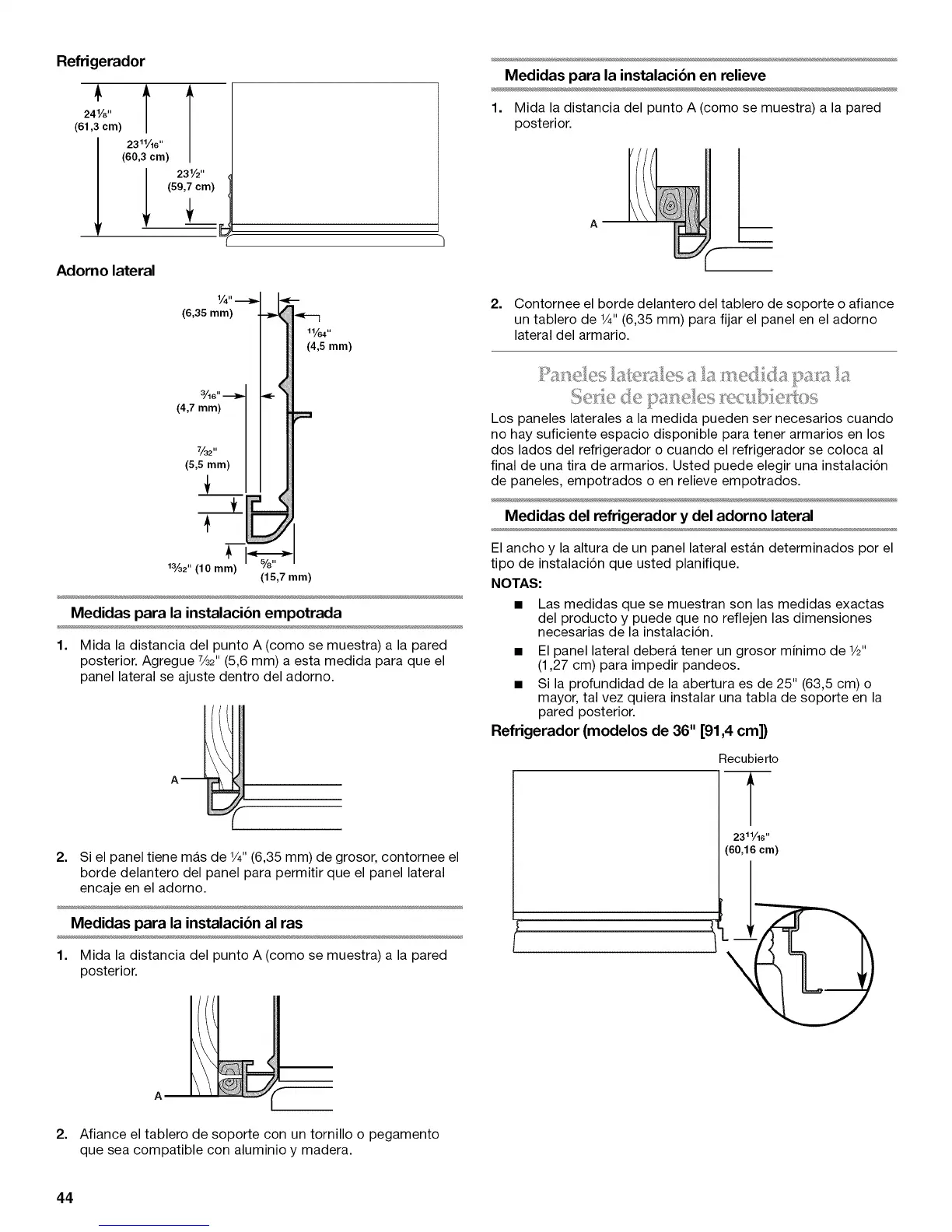

Refrigerador
241/8''
(61,3 cm)
2311/16''
(60,3 cm)
231/2, '
(59,7 cm)
Adorno lateral
(6,35 mm)
3/16"
(4,7 mm)
7/32'1
(5,5 mm)
t
11//64"
(4,5 mm)
1%2" (10 mm)
(15,7 mm)
Medidas para la instalacibn empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue 7/32"(5,6 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene mas de 1/4"(6,35 mm) de grosor, contornee el
borde delantero del panel para permitir que el panel lateral
encaje en el adorno.
Medidas para la instalaci6n al ras
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
Medidas para la instalacibn en relieve
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Contornee el borde delantero del tablero de soporte o afiance
un tablero de 1/4"(6,35 mm) para fijar el panel en el adorno
lateral del armario.
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener armarios en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de armarios. Usted puede elegir una instalacion
de paneles, empotrados o en relieve empotrados.
Medidas del refrigerador y del adorno lateral
El ancho y la altura de un panel lateral estan determinados por el
tipo de instalacion que usted planifique.
NOTAS:
• Las medidas que se muestran son las medidas exactas
del producto y puede que no reflejen las dimensiones
necesarias de la instalacion.
• El panel lateral deberA tener un grosor minimo de W'
(1,27 cm) para impedir pandeos.
• Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador (modelos de 36" [91,4 cm]}
Recubierto
2311/16"
(60,16 cm)
A
2. Afiance el tablero de soporte con un tornillo o pegamento
que sea compatible con aluminio y madera.
