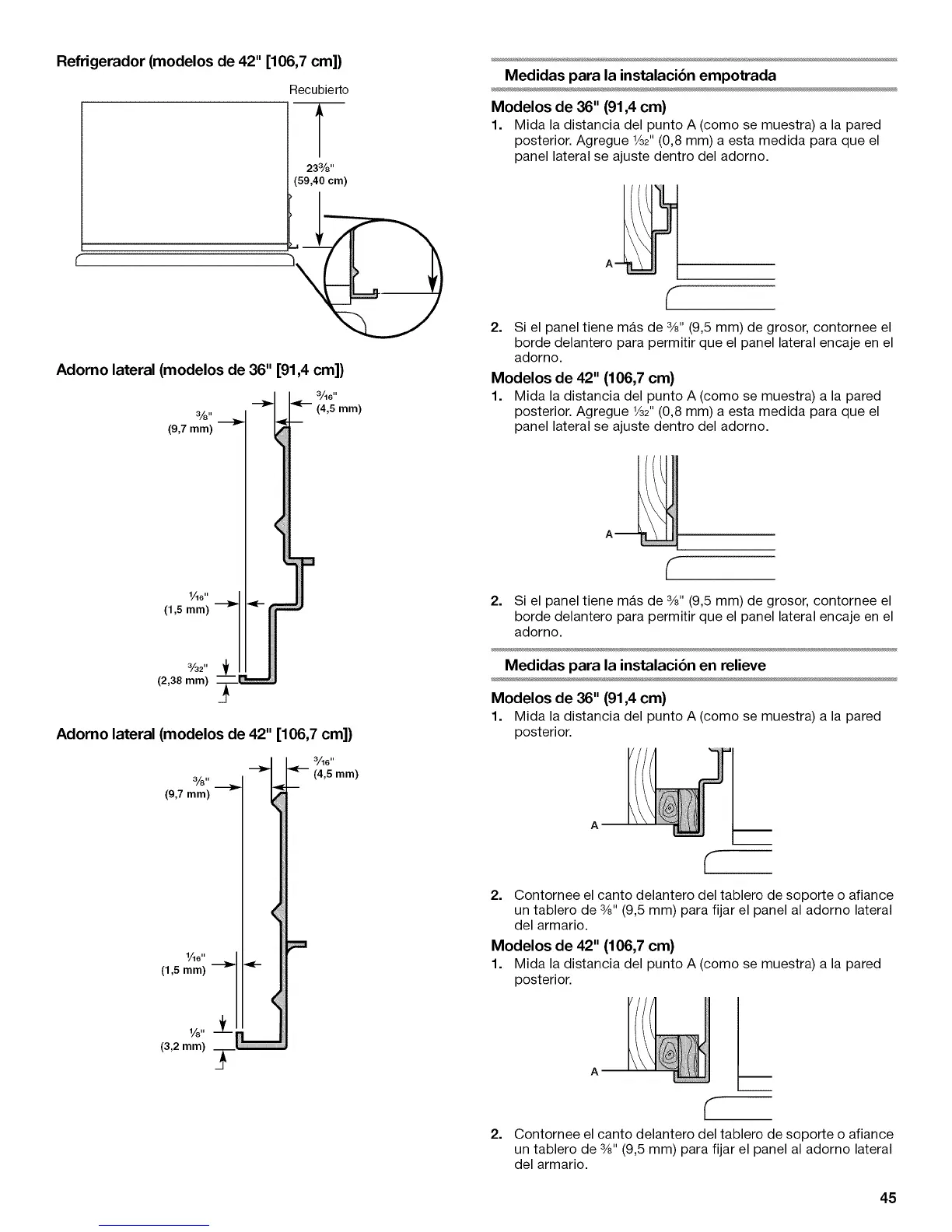

Refrigerador(modelosde42" [106,7 cm])
Recubierto
233/8''
(59,40 cm)
Adorno lateral (modelos de 36" [91,4 cm])
3/8"
(9,7 mm)
3/32"
(2,38 mm)
Adorno lateral (modelos de 42" [106,7 cm])
3/8"
(9,7 mm)
1_611
(1,5 mm)
3_1611
(4,5 mm)
Medidas para la instalaci6n empotrada
Modelos de 36" (91,4 cm)
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue 1/32"(0,8 ram) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene mas de 3/8"(9,5 mm) de grosor, contornee el
borde delantero para permitir que el panel lateral encaje en el
adorno.
Modelos de 42" (106,7 cm)
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue 1/32"(0,8 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2.
Si el panel tiene mas de 3/8"(9,5 mm) de grosor, contornee el
borde delantero para permitir que el panel lateral encaje en el
adorno.
Medidas para la instalaci6n en relieve
Modelos de 36" (91,4 cm)
1. Mida la distancia del punto A (como se muestra)a la pared
posterior.
A m
¢
2. Contornee el canto delantero del tablero de soporte o afiance
un tablero de 3/8"(9,5 mm) para fijar el panel al adorno lateral
del armario.
Modelos de 42" (106,7 cm)
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
¢
2. Contornee el canto delantero del tablero de soporte 0 afiance
un tablero de 3/8"(9,5 mm) para fijar el panel al adorno lateral
del armario.
