R_frig_rateur (modUles de 42" [106,7 cm])
Rev6tement
233/8''
(59,40 cm)
y h
Garnitures lat_rales (modUles de 36" [91,4 cm])
3/8"
(9,7 mm)
3/32"
(2,38 mm)
3/1611
(4,5 mm)
Garnitures lat_rales (modUles de 42" [106,7 cm])
3/8"
(9,7 mm)
1_611
(1,5 mm)
1
3/1611
(4,5 mm)

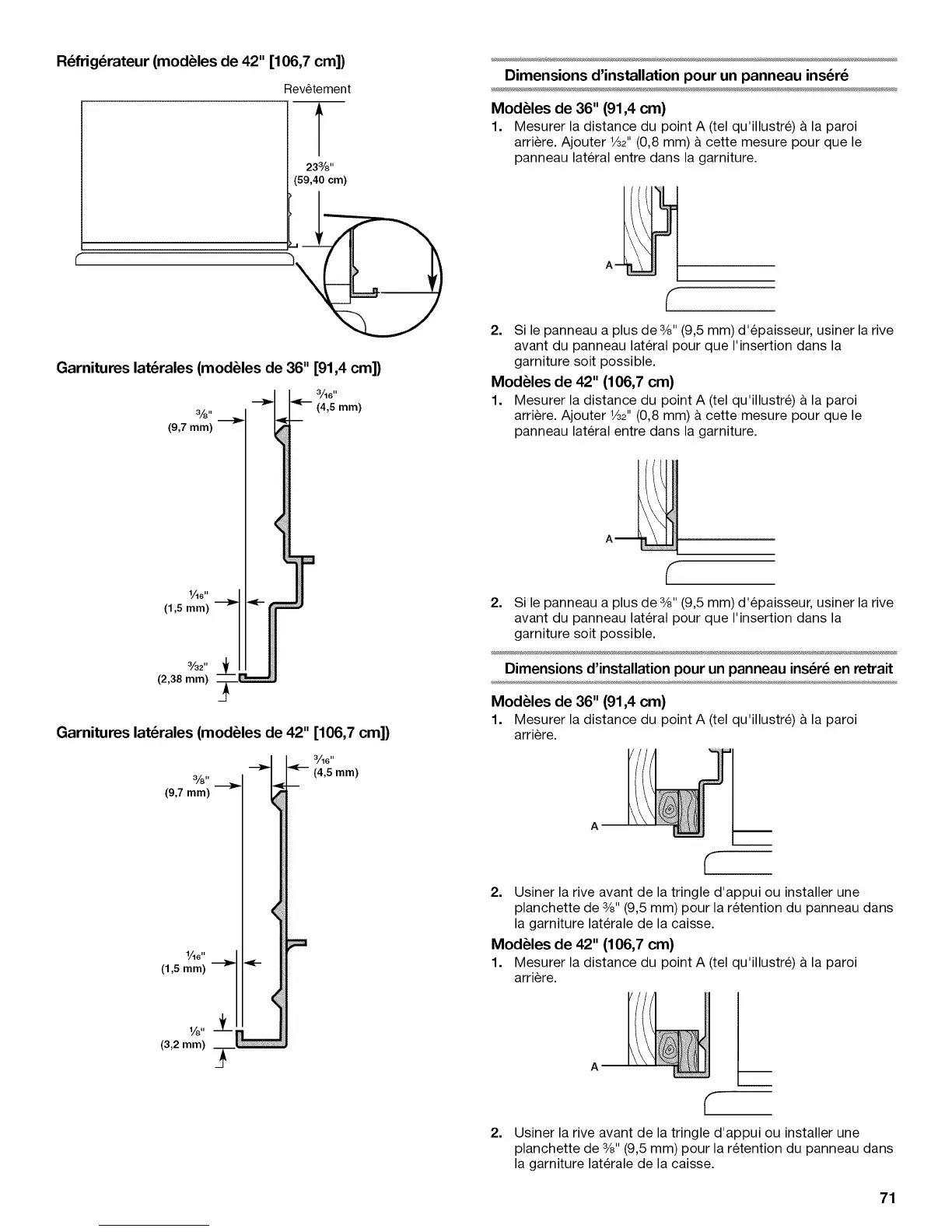

Dimensions d'installation pour un panneau ins_r_
ModUles de 36" (91,4 cm)
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere. Ajouter 1/32"(0,8 mm) & cette mesure pour que le
panneau lateral entre dans la garniture.
2. Si le panneau a plus de 3/8"(9,5 mm) d'epaisseur, usiner la rive
avant du panneau lateral pour que I'insertion dans la
garniture soit possible.
ModUles de 42" (106,7 cm)
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere. Ajouter 1/32"(0,8 mm) & cette mesure pour que le
panneau lateral entre dans la garniture.
2. Si le panneau a plus de 3/8"(9,5 mm) d'epaisseur, usiner la rive
avant du panneau lateral pour que I'insertion dans la
garniture soit possible.
Dimensions d'installation pour un panneau ins6r6 en retrait
ModUles de 36" (91,4 cm)
1. Mesurer la distance du point A (tel qu'illustre) & la paroi
arriere.
A m
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de 3/8"(9,5 mm) pour la retention du panneau dans
la garniture laterale de la caisse.
ModUles de 42" (106,7 cm)
1. Mesurer la distance du point A (tel qu'illustre) & la paroi
arriere.
2.
A m
Usiner la rive avant de la tringle d'appui ou installer une
planchette de 3/8"(9,5 mm) pour la retention du panneau dans
la garniture laterale de la caisse.
