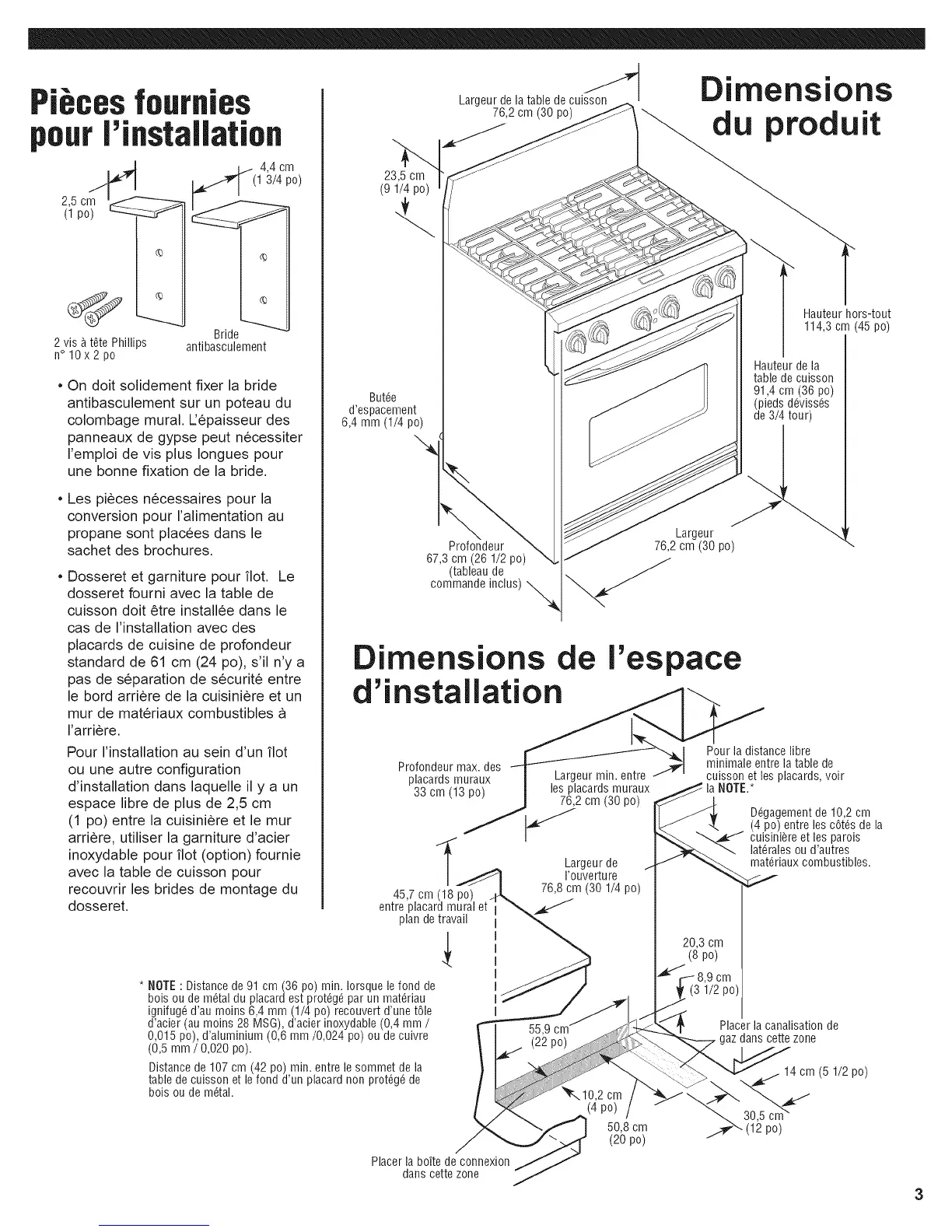

Pi ces fournies
pourI'installation
4,4cm
3/4po)
2,5 cm
(I po)
2 vis b t_te Phillips
n°10x2po
Bride
antibasculement
On dolt solidement fixer la bride
antibasculement sur un poteau du
colombage mural. LJepaisseur des
panneaux de gypse peut necessiter
I'emploi de vis plus Iongues pour
une bonne fixation de la bride.
Les pieces necessaires pour la
conversion pour I'alimentation au
propane sont placees dans le
sachet des brochures.
Dosseret et garniture pour riot. Le
dosseret fourni avec la table de
cuisson dolt etre installee dans le
cas de I'installation avec des
placards de cuisine de profondeur
standard de 61 cm (24 po), s'il n'y a
pas de separation de s6curite entre
le bord arriere de la cuisiniere et un
mur de materiaux combustibles
I'arriere.
Pour I'installation au sein d'un riot
ou une autre configuration
d'installation dans laquelle il y a un
espace libre de plus de 2,5 cm
(1 po) entre la cuisiniCre et lemur
arriere, utiliser la garniture d'acier
inoxydable pour riot (option) fournie
avec la table de cuisson pour
recouvrir les brides de montage du
dosseret.
23,5 cm
(9 1/4 po)
Butte
d'espacement
6,4 mm (I/4 po)
Largeur de la table de cuisson
76,2 cm (30 po)
Dimensions
du produit
Profondeur
67,3 cm (26 1/2 po)
(tableau de
commande inclus) "_
Largeur
76,2 cm (30 po)
Dimensions de I'espace
d'installation
Profondeur max. des
placards muraux Largeur min. entre
33 cm (13 po) les placards muraux
76,2 cm (30 po)
Hauteurhors-tout
114,3cm(45 po)
Hauteur de la
table de cuisson
91,4 cm (36 po)
(pieds d_viss_s
de 3/4 tour)
45,7 cm (18 po)
entre placard mural et_
plan de travail
* NOTE: Distancede 91 cm (36 po) rain. Iorsque le fond de
bois ou de m_tal du placard est prot_g_ par un mat_riau
ignifug_ d'au moins 6,4 mm (1/4 po) recouvert d'une t61e
d'acier (au moins 28 MSG), d'acier inoxydable (0,4 mm /
0,015 po), d'aluminium (0,6 mm/0,024 po) ou de cuivre
(0,5 mm / 0,020 po).
Distancede 107 cm (42 po) rain. entre le sommet de la
table de cuisson et le fond d'un placard non prot_g_ de
bois ou de m_tal.
Placerla bo_tede connexion
dans cette zone
Largeur de
I'ouverture
76,8 cm (30 1/4 po)
Pour la distance libre
minimale entre la table de
cuisson et les placards, voir
la NOTE.*
D_gagementde 10,2 cm
(4 po) entre les cOt_sde la
cuisini_re et les parois
lat_rales ou d'autres
mat_riaux combustibles.
Placer la canalisation de
, gaz dans cette zone
14 cm (5 1/2 po)
50,8 cm
(20 po)
30,5
po)
