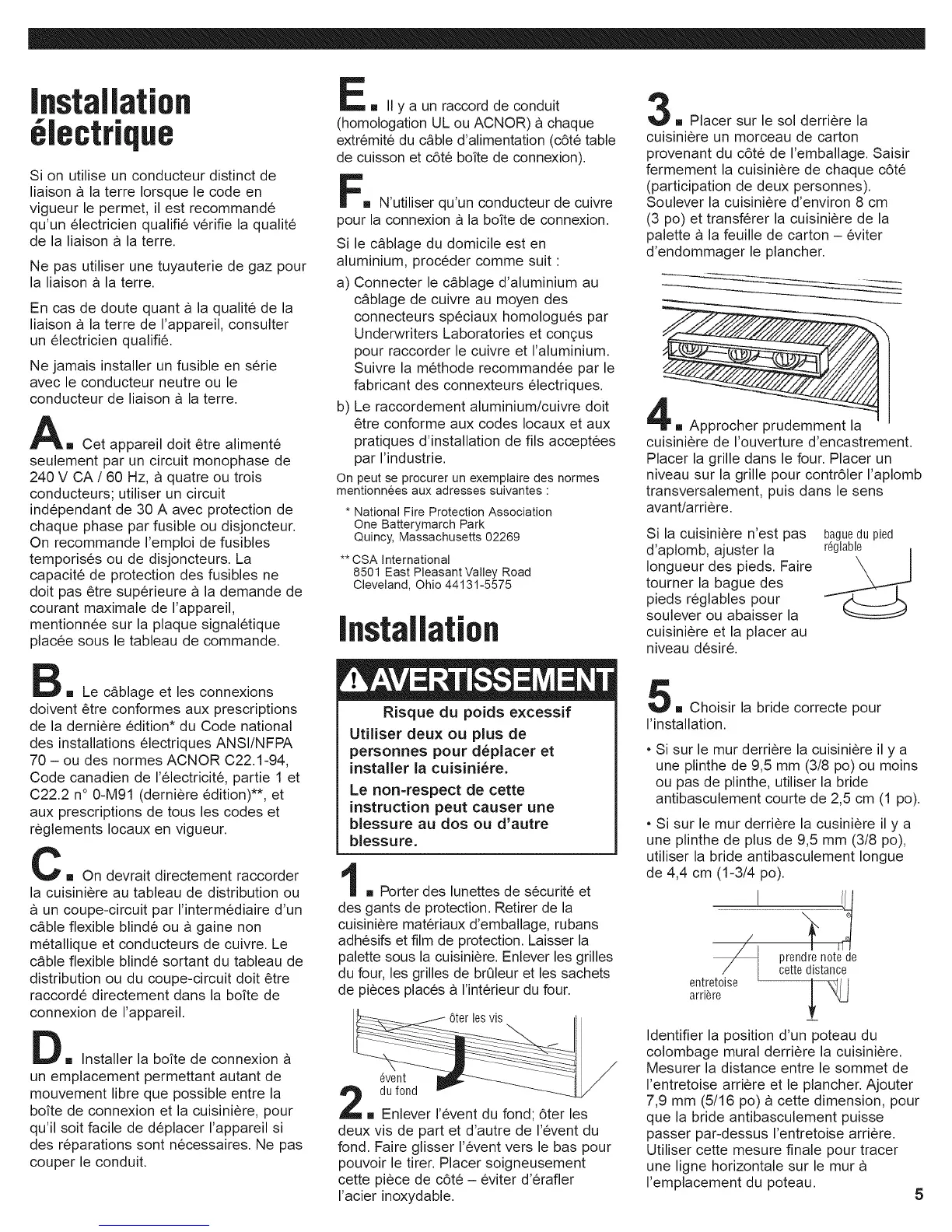

Installation
61ectrique
Si on utilise un conducteur distinct de
liaison a la terre Iorsque le code en
vigueur le permet, il est recommande
qu'un electricien qualifie verifie la qualit¢
de la liaison a la terre.
Ne pas utiliser une tuyauterie de gaz pour
la liaison a la terre.
En cas de doute quanta la qualit¢ de la
liaison a la terre de I'appareil, consulter
un €lectricien qualifi¢.
Ne jamais installer un fusible en serie
avec le conducteur neutre ou le
conducteur de liaison a la terre.
A,. Cet appareil dolt etre aliment¢
seulement par un circuit monophase de
240 V CA / 60 Hz, a quatre ou trois
conducteurs; utiliser un circuit
independant de 30 A avec protection de
chaque phase par fusible ou disjoncteur.
On recommande I'emploi de fusibles
temporises ou de disjoncteurs. La
capacite de protection des fusibles ne
dolt pas 6tre superieure a la demande de
courant maximale de I'appareil,
mentionnee sur la plaque signaletique
placee sous le tableau de commande.
,, Le c&blage et les connexions
doivent etre conformes aux prescriptions
de la derniere edition* du Code national
des installations electriques ANSI/NFPA
70 - ou des normes ACNOR C22.1-94,
Code canadien de I'electricite, partie 1 et
C22.2 n ° 0-M91 (derniere edition)**, et
aux prescriptions de tous les codes et
reglements Iocaux en vigueur.
C,. On devrait directement raccorder
la cuisiniere au tableau de distribution ou
un coupe-circuit par I'intermediaire d'un
c&ble flexible blind¢ ou a gaine non
metallique et conducteurs de cuivre. Le
c&ble flexible blinde sortant du tableau de
distribution ou du coupe-circuit dolt etre
raccorde directement dans la bofte de
connexion de I'appareil.
B,. Installer la bofte de connexion
un emplacement permettant autant de
mouvement libre que possible entre la
bofte de connexion et la cuisiniere, pour
qu'il soit facile de deplacer I'appareil si
des reparations sont necessaires. Ne pas
couper le conduit.
E-. II y a un raccord de conduit
(homologation UL ou ACNOR) a chaque
extremit¢ du c&ble d'alimentation (c6te table
de cuisson et c6te bofte de connexion).
F,. N'utiliser qu'un conducteur de cuivre
pour la connexion a la bofte de connexion.
Sile c_blage du domicile est en
aluminium, proceder comme suit :
a) Connecter le c&blage d'aluminium au
c&blage de cuivre au moyen des
connecteurs speciaux homologues par
Underwriters Laboratories et congus
pour raccorder le cuivre et I'aluminium.
Suivre la methode recommandee par le
fabricant des connexteurs electriques.
b) Le raccordement aluminium/cuivre doit
6tre conforme aux codes Iocaux et aux
pratiques d'installation de ills acceptees
par I'industrie.
On peut se procurer un exemplaire des normes
mentionnees aux adresses suivantes :
* National Fire Protection Association
One Batterymarch Park
Quincy, Massachusetts 02269
** CSA International
8501 East Pleasant Valley Road
Cleveland, Ohio 44181-5575
Installation
Risque du poids excessif
Utiliser deux ou plus de
personnes pour d_placer et
installer la cuisini_re.
Le non-respect de cette
instruction peut causer une
blessure au dos ou d'autre
blessureo
[] Porter des lunettes de securite et
des gants de protection. Retirer de la
cuisiniere materiaux d'emballage, rubans
adhesifs et film de protection. Laisser la
palette sous la cuisiniere. Enlever les grilles
du four, les grilles de brOleur et les sachets
de pieces places a I'interieur du four.
6ter les vis
_vent
du fond
[] Enlever I'event du fond; 6ter les
deux vis de part et d'autre de I'event du
fond. Faire glisser I'event vers le bas pour
pouvoir le tirer. Placer soigneusement
cette piece de c6te - eviter d'erafler
I'acier inoxydable.
[] Placer sur le sol derriere la
cuisiniere un morceau de carton
provenant du c6te de I'emballage. Saisir
fermement la cuisiniere de chaque c6te
(participation de deux personnes).
Soulever la cuisiniere d'environ 8 cm
(3 po) et transferer la cuisiniere de la
palette a la feuille de carton - eviter
d'endommager le plancher.
[] Approcher prudemment la
cuisiniere de I'ouverture d'encastrement.
Placer la grille dans le four. Placer un
niveau sur la grille pour contr61er I'aplomb
transversalement, puis dans le sens
avant/arriere.
Si la cuisiniere n'est pas
d'aplomb, ajuster la
Iongueur des pieds. Faire
tourner la bague des
pieds reglables pour
soulever ou abaisser la
cuisiniere et la placer au
niveau desire.
baguedupied
[] Choisir la bride correcte pour
I'installation.
• Si sur lemur derriere la cuisiniere il y a
une plinthe de 9,5 mm (3/8 po) ou moins
ou pas de plinthe, utiliser la bride
antibasculement courte de 2,5 cm (1 po).
• Si sur lemur derriere la cusiniere il y a
une plinthe de plus de 9,5 mm (3/8 po),
utiliser la bride antibasculement Iongue
de 4,4 cm (1-3/4 po).
e_ prendrenotede
cettedistance
entr
arri_re _J
Identifier la position d'un poteau du
colombage mural derriere la cuisiniere.
Mesurer la distance entre le sommet de
I'entretoise arriere et le plancher. Ajouter
7,9 mm (5/16 po) a cette dimension, pour
que la bride antibasculement puisse
passer par-dessus I'entretoise arriere.
Utiliser cette mesure finale pour tracer
une ligne horizontale sur lemur
I'emplacement du poteau.
5
