Paneles laterales a la medida para las
series Classic, Architect
®
yProLine
®
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener gabinetes en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de gabinetes. Usted puede elegir una instalación
de paneles empotrados, al ras o en relieve.

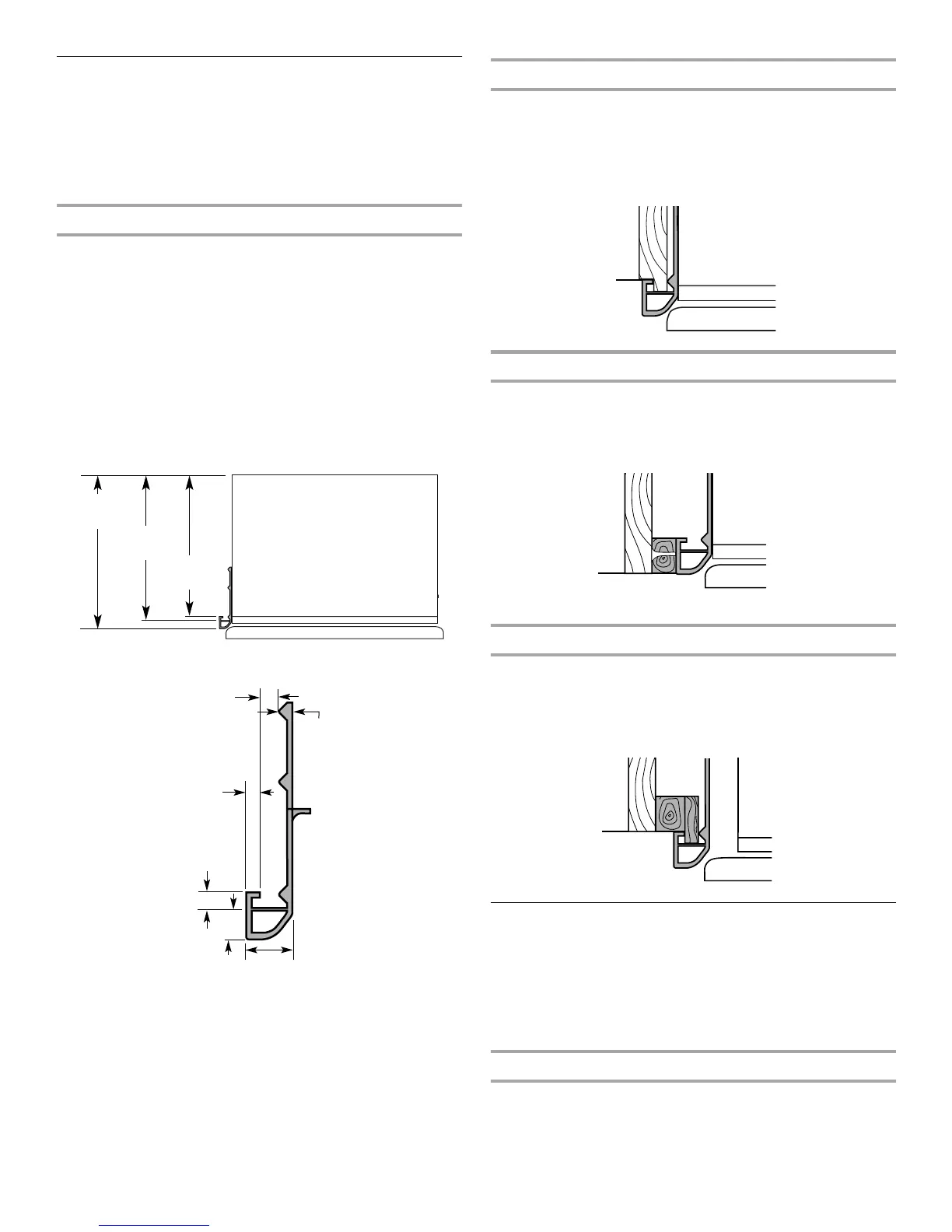

Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral están determinados por el
tipo de instalación que usted planifique.
NOTAS:
■ Las dimensiones que se muestran son las dimensiones
exactas del producto y puede que no reflejen las
dimensiones necesarias de la instalación del panel.
■ El panel lateral deberá tener un grosor mínimo de ½"
(1,3 cm) para impedir pandeos.
■ Si la profundidad de la abertura es de 25" (63,5 cm) o
mayor, tal vez quiera instalar una tabla de soporte en la
pared posterior.
Refrigerador
Adornos laterales
Medidas para la instalación empotrada
1. Mida la distancia del punto A (como se muestra) a la pared
posterior. Agregue ⁷⁄₃₂" (5,6 mm) a esta medida para que el
panel lateral se ajuste dentro del adorno.
2. Si el panel tiene más de ¹⁄₄" (6,35 mm) de grosor, contornee el
borde delantero del panel para permitir que el panel lateral
encaje en el adorno.
Medidas para la instalación al ras
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Afiance el tablero de soporte con tornillos o pegamento que
sea compatible con aluminio y madera.
Medidas para la instalación en relieve
1. Mida la distancia del punto A (como se muestra) a la pared
posterior.
2. Contornee el borde delantero del tablero de soporte o afiance
un tablero de ¹⁄₄" (6,35 mm) para fijarlo en el adorno lateral del
gabinete.
Paneles laterales a la medida para la
serie Overlay
Los paneles laterales a la medida pueden ser necesarios cuando
no hay suficiente espacio disponible para tener gabinetes en los
dos lados del refrigerador o cuando el refrigerador se coloca al
final de una tira de gabinetes. Usted puede elegir una instalación
de paneles, empotrados o en relieve.
Medidas del refrigerador y del adorno lateral
El ancho y la altura del panel lateral están determinados por el
tipo de instalación que usted planifique.
24¹⁄₈"
(61,3 cm)
23
¹⁄₂"
(59,7 cm)
23¹¹⁄₁₆"
(60,3 cm)
¹¹⁄₆₄"
(4,5 mm)
¹⁄₄"
(6,35 mm)
³⁄₁₆"
(4,7 mm)
⁷⁄₃₂"
(5,5 mm)
¹³⁄₃₂" (10 mm)
⁵⁄₈"
(15,7 mm)
A
A
A
