Garniture latérale
du réfrigérateur
Porte
Charnière
Panneau de soutien
Panneau d
écoratif
REMARQUE : Sur les modèles de Série
Overlay, ne pas placer la vis au haut de la
porte à 130˚. Voir “Ajustement et enlèvement
des portes.”
Panneau intercalaire
Série Overlay

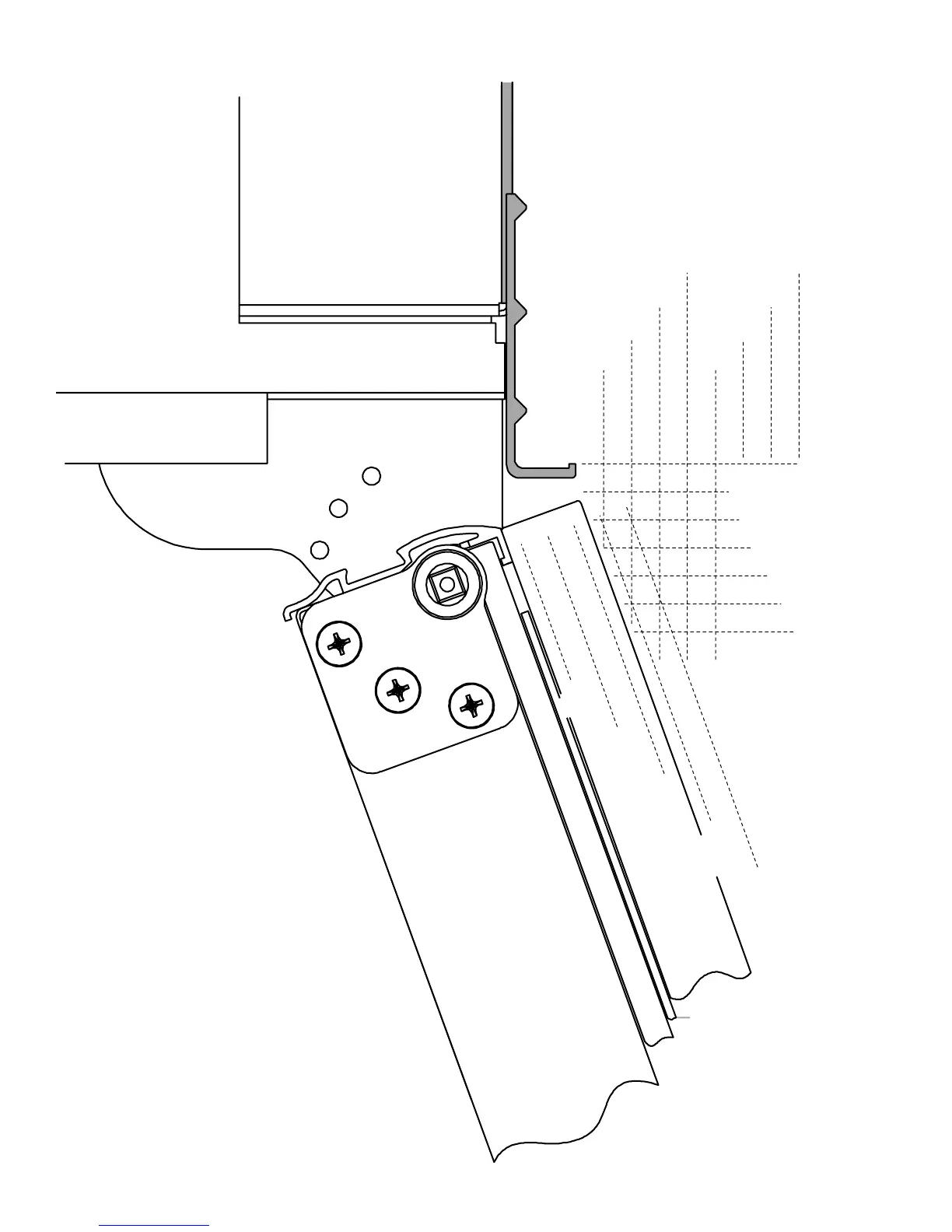

Pivotement de la porte de 110˚
Taille réelle
Espace entre le réfrigérateur
et les placards
(1,3 cm)
