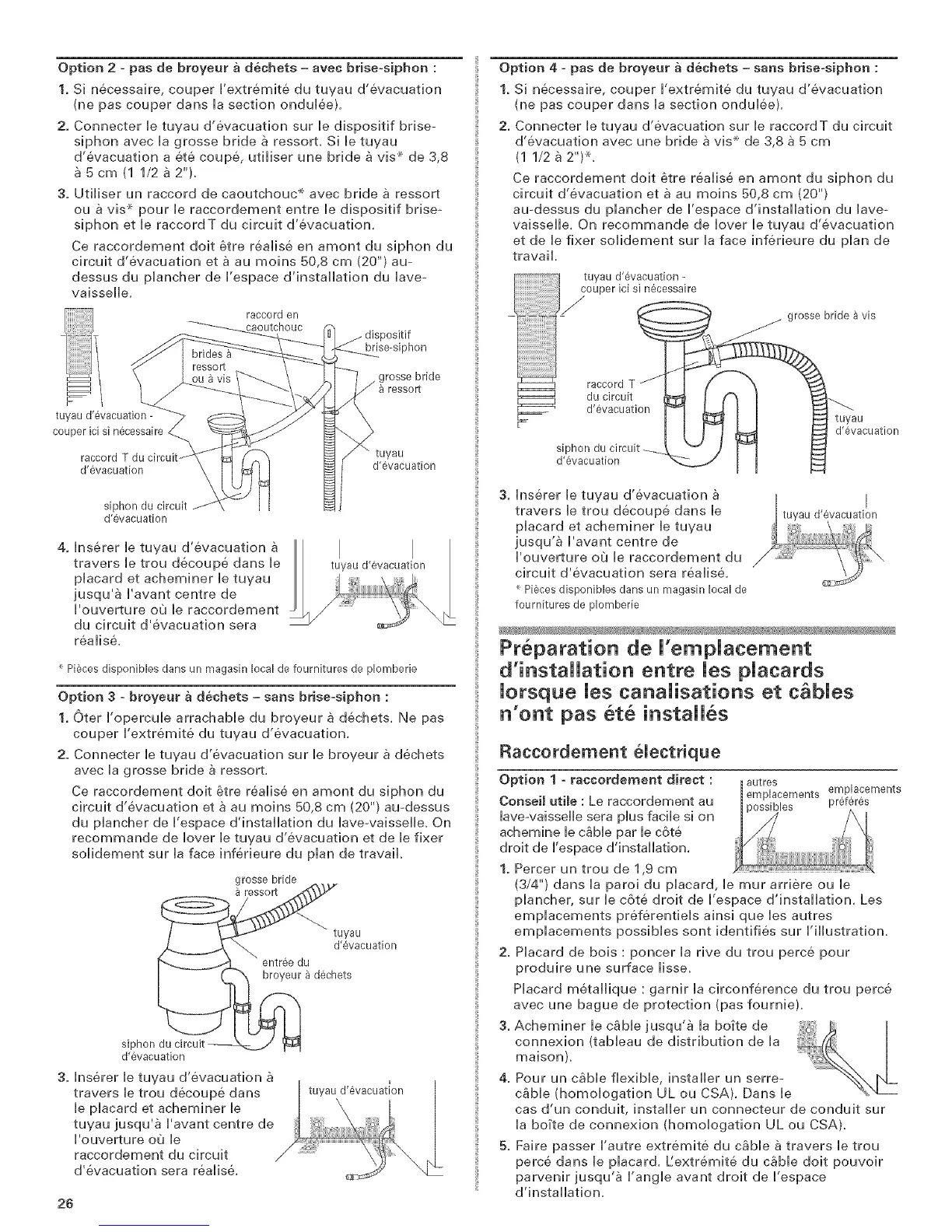

Option2-pasdebroyeuradechets=avecbrise-siphon:
1. Si necessaire, couper ['extremit6 du tuyau d'evacuafion
(ne pas couper dans [a section ondu[ee).
2. Connecter [e tuyau d'&vacuaNon sur [e disposiNf brise-
siphon avec [a grosse bride _ ressort. Si [e tuyau
d'evacuafion a et& coupe, utHiser une bride _ vis _ de 3,8
5 cm (1 1/2 a 2").
3. Ufiiiser un raccord de caoutchouc _ avec bride a ressort
ou _ vis _ pour le raccordement entre le dispositif briseo
siphon et [e raccordT du circuit d'evacuation.
Ce raccordement doit 8tre tea[is6 en amont du siphon du
circuit d'evacuation eta au moins 50,8 cm (20") au-
dessus du piancher de ['espace d'instaiiation du [ave°
vaisselle.
raccord en
caoutchouc
_ositif
brise-siphon
grosse bride
J a ressort
tuyau d'evacuation -
couper ici si necessaire
raccord T du tuyau
d'evacuation d'evacuation
siphon du circuit
d'6,vacuat[on
4. [nserer le tuyau d'evacuation
travers le trou decoup6 dans le
placard et acheminer le tuyau
jusqu'a I'avant centre de
I'ouverture ou le raccordement
du circuit d'evacuation sera
r6aiise,
tuyau d'evacuation
Pieces disponibles dans un magasin local de fournitures de plomberie
Option 3 - broyeur a dechets = sans bdse-siphon :
1. Oter Fopercub arrachable du broyeur _ dechets. Ne pas
couper Fextrcmite du tuyau d'evacuation.
2. Connecter le tuyau d'evacuation sur le broyeur a dechets
avec la grosse bride _ ressort.
Ce raccordement doit &tre realis6 en amont du siphon du
circuit d'evacuation eta au moins 50,8 cm (20") au-dessus
du plancher de I'espace d'installation du laveovaisselle. On
recommande de lover le tuyau d'evacuation et de le fixer
solidement sur la face inferieure du plan de travail,
siphon du circuit--
d'evacuation
rosse bride
tuysu
_, d'Cvacuation
entree du
_ dechets
3. [nserer le tuyau d'evacuation
travers le trou decoup6 dans
le placard et acheminer le
tuyau jusqu'a I'avant centre de
I'ouverture ou le
raccordement du circuit
d'evacuation sera realis6,
tuyau d'evacuation
26
Option 4 - pas de broyeur a dechets = sans bdse-sipbon :
1. Si n@essaire, couper Fextremite du tuyau d'evacuation
(ne pas couper dans la section ondulee),
2. Connecter ie tuyau d'evacuation sur ie raccordT du circuit
d'evacuation avec une bride a vis * de 3,8 a 5 cm
(1 1/2 _ 2") "×_.
Ce raccordement doit &tre realise en amont du siphon du
circuit d'evacuation eta au moins 50,8 cm (20")
auodessus du plancher de I'espace d'installation du laveo
vaisselle. On recommande de lover le tuyau d'evacuation
et de le fixer solidement sur la face inferieure du plan de
travail.
grosse bride _ vis
d'evacuation _ tuyau
d'evacuation
siphon du
d'evacuation
3. Inserer le tuyau d'evacuation
travers le trou decoupe dans le
placard et acheminer le tuyau
jusqu'a I'avant centre de
I'ouverture ou le raccordement du
circuit d'evacuation sera reaiise,
Piecesdisponibles dans un magasin local de
fournitures de plomberie
I
d'evacuation
Preparation de ['emplacement
d'insta[[ation entre [es placards
[orsque [es cana[isations et cables
n'ont pas ete insta[[es
Raccorderne_t electrique
Option 1 - raccordement direct :
Consei[ utile : Le raccordement au
lave-vaisselle sera plus facile si on
achemine le cable par le cCte
droit de I'espace d'installation.
1. Percer un trou de 1,9 cm
(3/4") dans la paroi du placard, le tour arriere ou le
plancher, sur le cCte droit de I'espace d'installation. Les
emplacements preferentiels ainsi que les autres
emplacements possibles sont identifies sur I'illustration.
2. Placard de bois : poncer la rive du trou perce pour
produire une surface lisse.
Placard metallique : garnir la circonference du trou perce
avec une bague de protection (pas fournie).
3. Acheminer le cable jusqu'a la bofte de
connexion (tableau de distribution de la
maison).
4. Pour un c_ble flexible, installer un serre-
c_ble (homologation UL ou CSA). Dans le
cas d'un conduit, installer un connecteur de conduit sur
la bo?te de connexion (homologation UL ou CSA).
5. Faire passer I'autre extremite du cable a travers le trou
perce dans le placard. Eextremite du cable doit pouvoir
parvenir jusqu'a I'angle avant droit de I'espace
d'installation.
autres
emplacements emplacements
)oss[bles pref6r6s
