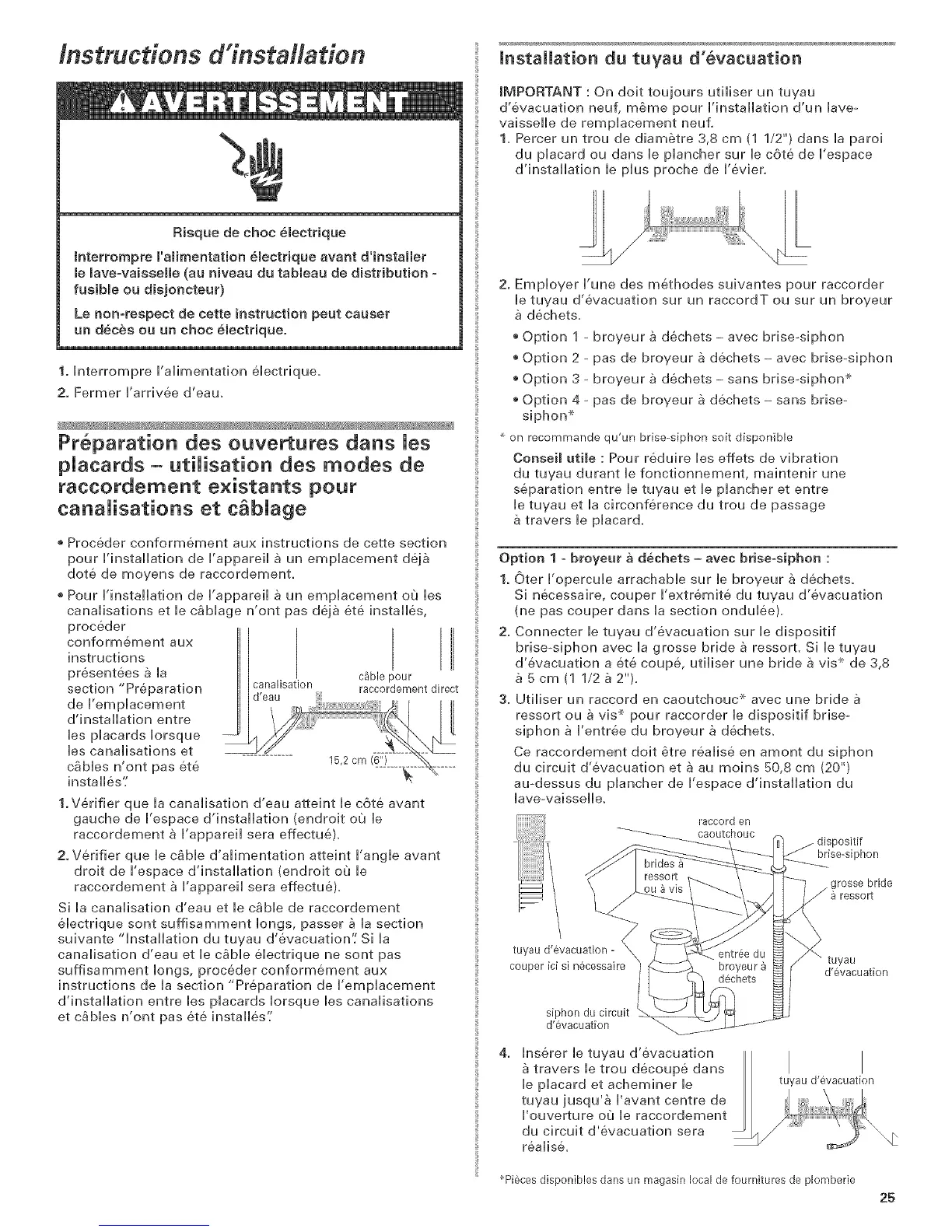

Instructions d'instailatfon
Risque de choc 61ectrique
tnterrompre I'alimentation electrique avant d'installer
Je mave-vaisseHe (au n[veau du tableau de distribution -
fusible ou disjoncteur)
Le non-respect de cette instruction peut causer
un deces ou un choc electriqu÷o
1. hterrompre FaHmentafion eHectr[que.
2. Fermer Farr[vee d'eau.
Preparation des ouvertures darts Jes
pJacards - utiHsation des modes de
raccordement existants pour
¢anaJisations et ¢ bJage
®Proceder conformement aux instructions de cette section
pour I'installation de I'appareil a un emplacement d6j_
dote de moyens de raccordement.
Pour I'installation de I'appareil a un emplacement ou les
canalisations et le cablage n'ont pas deja et6 installes,
proceder
conformement aux ..I
instructions
pr6sentees a la
section "Preparation
de I'emplacement
d'installation entre
les placards Iorsque
les canalisations et
cables n'ont pas 6te
installes"
canalisation _a%b_:rP:U!ient direct
d'eau ,: _},, ,,,:,:,:,:,:,:,:ti IJ
U.
1. Verifier que la canalisation d'eau atteint le c6te avant
gauche de I'espace d'installation (endro[t ou le
raccordement a I'appareil sera effectue}.
2. Verifier que le cable d'alimentation atteint I'angle avant
droit de I'espace d'installation (endroit ou le
raccordement _ I'appareil sera effectu@.
Si la canalisation d'eau et le cable de raecordement
electrique sont suffisamment longs, passer a la section
suivante "installation du tuyau d%vacuation" Si la
canalisation d'eau et le cable electrique ne sont pas
suffisamment longs, proceder conformement aux
instructions de la section "Preparation de I'emplacement
d'installation entre les placards Iorsque les canalisations
et cables n'ont pas et6 installes"
installation du t_Tau d'evaeuation
IMPORTANT : On doit toujours utiliser un tuyau
d%vacuation neuf, mame pour Iqnstallation d'un laveo
vaisselle de remplacement neuf.
1. Percer un trou de diam&tre 3,8 cm (1 1/2"} dana la paroi
du placard ou dana le plancher sur le c6te de I'espace
d'installation le plus proche de I'evier.
Employer I'une des methodes suivantes pour raccorder
le tuyau d%vacuation sur un raccordT ou sur un broyeur
dechets.
Option 1 - broyeur a dechets - avec brise°siphon
Option 2 - pas de broyeur a dechets- avec brise-siphon
Option 3 - broyeur a dechets- sans brise°siphon _
Option 4- pas de broyeur _ dechets- sans brise-
siphon*
on recommande qu'un brise-siphon soit disponibb
Conseil utile : Pour reduire lea effets de vibration
du tuyau durant le fonctionnement, maintenir une
separation entre le tuyau et le plancher et entre
le tuyau et la circonference du trou de passage
travers le placard.
Option 1 - broyeur a d@cbets = avec brise-sipbon :
1. Oter I'opercule arrachable sur le broyeur _ dechets.
Si necessaire, couper I'extremite du tuyau d'evacuation
(ne pas couper dans la section ondulee}.
2. Connecter le tuyau d'evacuation sur le dispositif
briseosiphon avec la crosse bride _ ressort. Si le tuyau
d'evacuation a ete coupe, utiliser une bride a vis* de 3,8
5 cm (1 1/2 _ 2").
3. Utiliser un raccord en caoutchouc .>avec une bride
ressort ou _ vis* pour raccorder le dispositif briseo
siphon _ I'entree du broyeur a dechets.
Ce raccordement doit &tre realise en amont du siphon
du circuit d%vacuation et _ au moins 50,8 cm (20"}
auodessus du plancher de I'espace d'installation du
lave=vaisselle.
raccord en
caoutchouc
_. disposit[f
bdse-s[phon
crosse bride
/a ressort
tuyau d'evacuation -
tuyau
couper ici si necessaire d'evacuation
siphon du circuit
d'evacuation
Inserer le tuyau d'&vacuation
travers le trou decoupe dans
le placard et acheminer le
tuyau jusqu'a I'avant centre de
I'ouverture ou le raccordement
du circuit d'evacuation sera
reaiise.
tuyau d'evacuation
_Piecesdisponibles dans un magasin local de foumitures de plomberie
25
