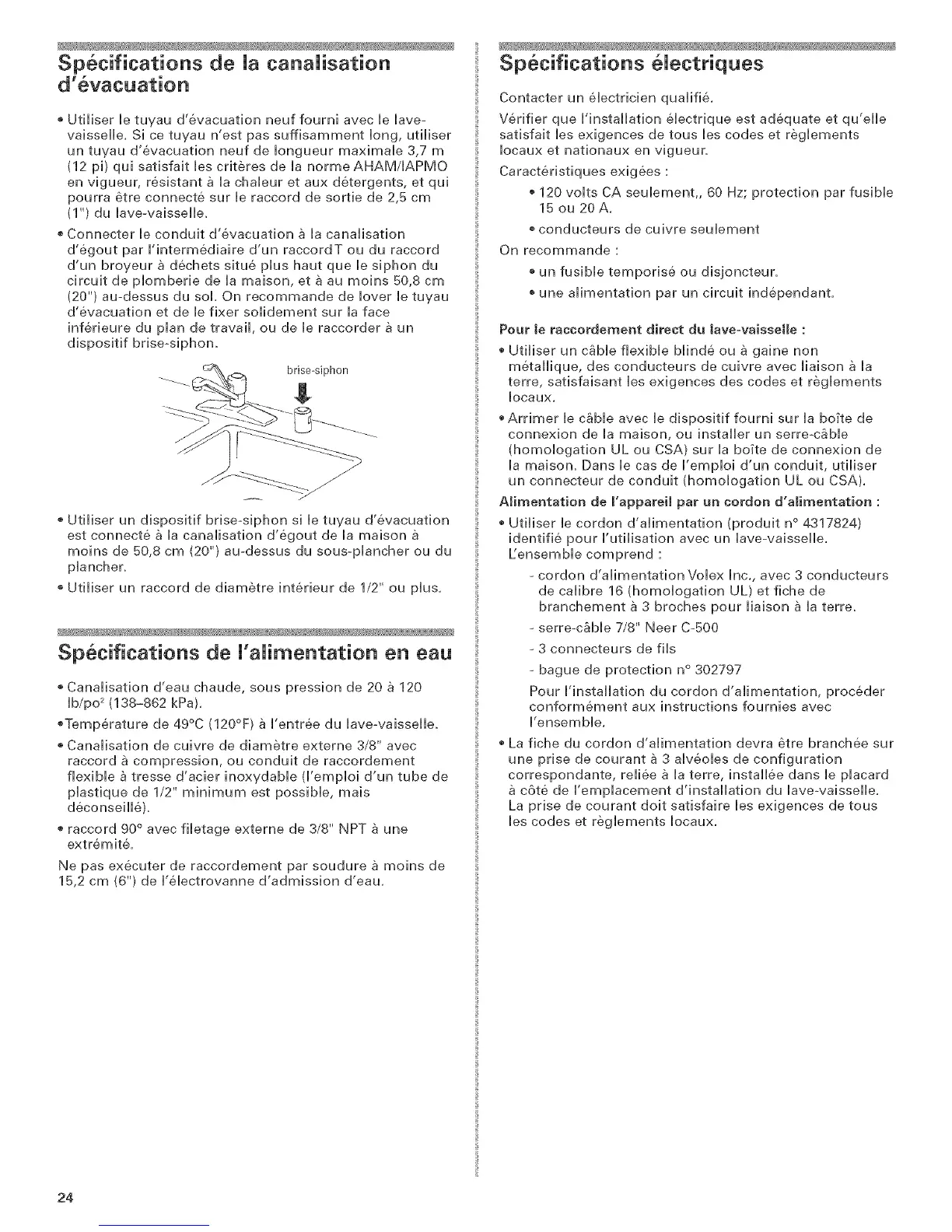

Sp6cifications de Ja canaHsation
®UtHiser Hetuyau d'6vacuafion neuf fourni avec HeHave-
vaisseHHe, Si ce tuyau n'est pas suffisamment Hong, ufiHiser
un tuyau d'&vacuafion neuf de Hongueur maximaHe 3,7 m
(12 pi) qui safisfait ies cnteres de HanormeAHAM/JAPMO
en vigueur, r6sistant _ HachaHeur et aux detergents, et qui
pourra _tre connecte sur Heraccord de sortie de 2,5 cm
(1") du HaveovaisseHHe_
o Connecter He conduit d%vacuafion a HacanaHisation
d'egout par i'interm6diaire d'un raccordT ou du raccord
d'un broyeur a dechets situ6 pius haut que Hesiphon du
circuit de pHomberie de Ha maison, et a au moins 50,8 cm
(20"} au-dessus du sol On recommande de Hover Hetuyau
d%vacuation et de Hefixer soHidement sur Haface
inferieure du pHan de travaiH, ou de He raccorder _ un
dispositif briseosiphon,
brise-siphon
UtiHiser un dispositif brise-siphon si Hetuyau d'evacuation
est connecte a HacanaHisation d'egout de Hamaison
moins de 50,8 cm (20") au-dessus du sous-pHancher ou du
piancher,
Utiiiser un raccord de diam_tre int6rieur de 1/2" ou pius,
Specifications de FaJimentation en eau
o Canaiisation d'eau chaude, sous pression de 20 a 120
Ib/po 2 (138-862 kPa),
_Temp6rature de 49°C (120°F} a I'entree du iave-vaisseiie,
Canaiisation de cuivre de diametre externe 3/8" avec
raccord a compression, ou conduit de raccordement
fiexibie _ tresse d'acier inoxydabie (i'empioi d'un tube de
piastique de 1/2" minimum est possibie, mais
d6conseill6},
o raccord 90 ° avec fiietage externe de 3/8" NPT a une
extr6mit6,
Ne pas executer de raccordement par soudure a moins de
15,2 cm (6"} de I%lectrovanne d'admission d'eau,
Specifications 6Jectriques
Contacter un electricien qualifie,
Verifier que I'installation electrique est adequate et qu'elle
satisfait ies exigences de tous ies codes et reglements
iocaux et nationaux en vigueur,
Caracteristiques exigees :
o 120 voits CA seuiement,, 60 Hz; protection par fusibie
15 ou 20 A,
®conducteurs de cuivre seuHement
On recommande :
un fusibie temporis6 ou disjoncteur,
o une aHimentation par un circuit independant,
Pour te racaordement direct du tave-vaisseHe :
o Utiiiser un cabie fiexibie blinde ou _ gaine non
metallique, des conducteurs de cuivre avec iiaison _ Ha
terre, satisfaisant ies exigences des codes et r&giements
iocaux,
Arrimer le cable avec le dispositif fourni sur la bo?te de
connexion de Ha maison, ou instaiier un serre°cabie
(homoiogation UL ou CSA} sur Haboite de connexion de
Hamaison, Dans Hecas de i'empioi d'un conduit, utiiiser
un connecteur de conduit (homoiogation UL ou CSA),
AJimentation de J'appareil par un cordon d'aJimentation :
Utiiiser Hecordon d'aiimentation (produit n ° 431782@
identifi6 pour H'utiHisation avec un Have-vaisseHHe,
L'ensembHe comprend :
cordon d'aHimentation Vortex Hnc,, avec 3 conducteurs
de caHibre 16 (homoHogation UL) et fiche de
branchement a 3 broches pour iiaison a Haterre,
serre-cSbie 7/8" Near C-500
3 connecteurs de fiis
hague de protection n ° 302797
Pour i'instaiiation du cordon d'aiimentation, proceder
conformement aux instructions fournies avec
I'ensembie,
La fiche du cordon d'alimentation devra 6tre branchee sur
une prise de courant a 3 alveoles de configuration
correspondante, reliee _ Haterre, installee dana He piacard
c6te de i'empiacement d'instaiiation du iaveovaisseiie,
La prise de courant doit satisfaire ies exigences de tous
ies codes et reglements iocaux,
24
