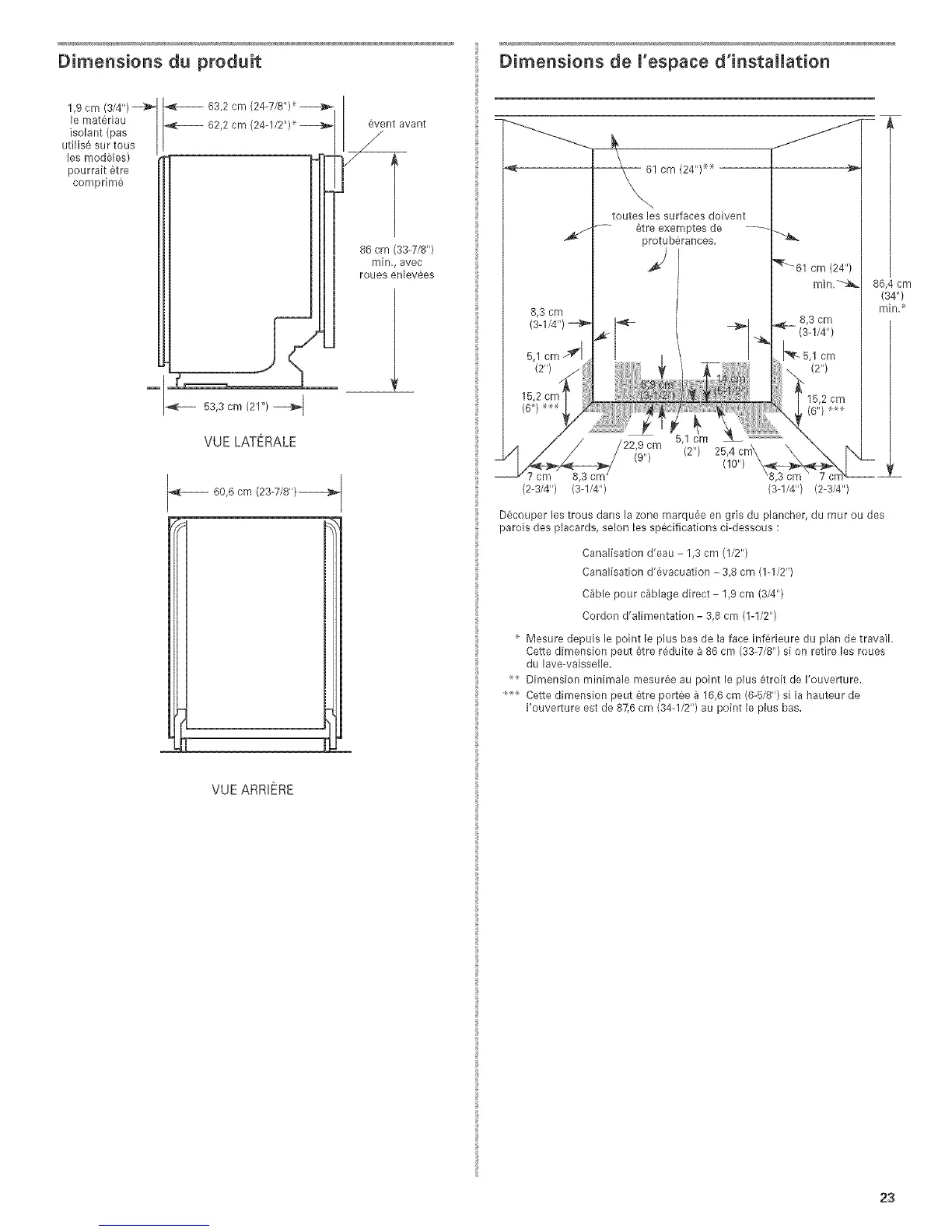

Dimensions du produit
1,9 cm (3/4") --_
le mat@iau
isolant (pas
utilis8 sur tous
les modeles)
pourra[t 6tre
comprime
63,2 cm (24-7/8")_ _
62,2 cm (24-I/2")_ _
53,3 cm (21")
VUE LATERALE
eveRt avant
/
?
86 cm (33-7/8")
min., avec
roues enlevees
1
60,6 cm (23-7/8")_
VUE ARRIERE
Dimensions de I'espace d'installation
_J
8,3 cm
(3-I/4")
cm (24")_
toutes les surfaces doivent
_-- 6tre exemptes de
protub@ances.
J
I ÷1
_-61 cm (24")
min."--_
(9'I (2'1
(lO") j
7 cm 8,3 cm
(2-3/4") (3-1/4") (3-1/4") (2-3/4")
Decouper les trous dans la zone marquee en gris du plancher, du tour ou des
parois des placards, selon les specifications c[-dessous :
Canal[sat[on d'eau - 1,3 cm (1/2")
Canal[sat[on d'evacuat[on -3,8 cm (1-I/2")
C&ble pour c_blage dh'ect - 1,9 cm (3/4")
Cordon d'al[mentation - 3,8 cm (1-1/2")
Mesure depuis le point le plus bas de la face [nf@ieure du plan de travail.
Cette dimension peut 6tre reduite a 86 cm (33-7/8") s[ on retire les roues
du lave-vaisselle.
_ Dimension min[male mesuree au point le plus etrok de I'ouverture.
_ Cette dimension peut 6tre portee _ 16,6 cm (6-5/80 s[ la hauteur de
I'ouverture est de 87,6 cm (34-I/2") au point le plus bas.
86,4 cm
(34")
min.
