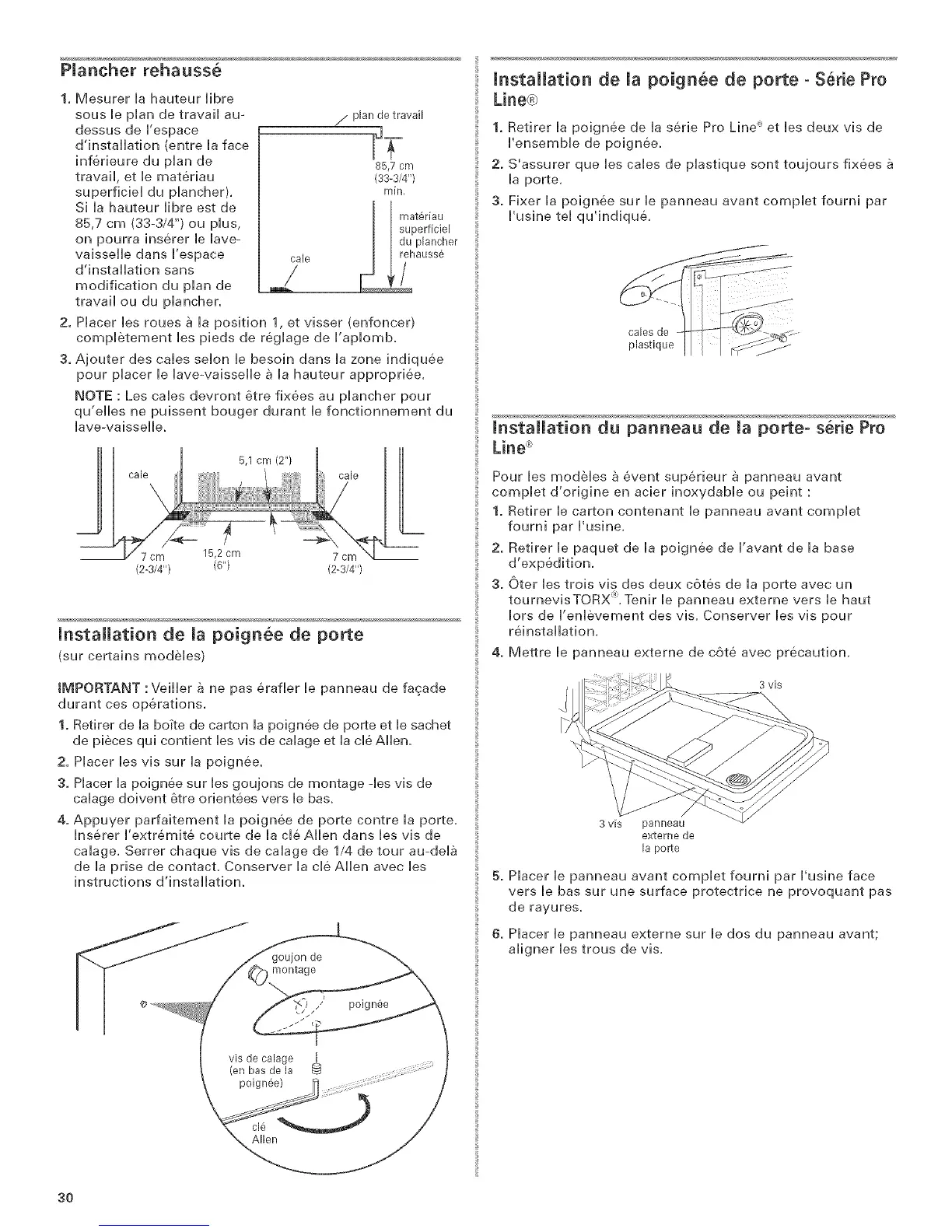

Planeher rehausse
1. Mesurer Ha hauteur iibre
sous Hepian de travaii au-
dessus de Fespace
d'instaHafion (entre Haface
inf6deure du pian de
travail, et Hematedau
superficiel du phncher).
Si Hahauteur libre est de
85,7 cm (33-3/4") ou plus,
on pourra ins6rer Hehve-
vaisseHe dans Fespace
dqnstaHation sans
modification du plan de
travail ou du phncher.
/ plan de travail
85,7 cm
(33-3/4")
rain.
matSr[au
superficiel
l I du planther
lausse
2. Placer les roues a la position 1, et visser (enfoncer}
completement les pieds de reghge de Faplomb.
3. Ajouter des cries selon le besoin dans la zone indiquee
pour placer le hveovaisselle a la hauteur appropriee.
NOTE : Les cabs devront 6tre fixees au phncher pour
qu'elbs ne puissent bouger durant le fonctionnement du
hveovaisselle.
cale
7 cm 15,2 cm 7 cm
(2-3/4") (6") (2-3/4")
L
Installation de la poignee de porte
(sur certains modeles}
IMPORTANT : Veiller _ ne pas erafler le panneau de facade
durant ces operations.
1. Retirer de la bo_te de carton la poignee de porte et le sachet
de pieces qui contient bs vis de cahge et la cl6 Allen.
2. Placer bs vis sur la poignee.
3. Placer la poignee sur bs goujons de montage des vis de
cahge doivent &tre orientees vers le has.
4. Appuyer parfaitement la poignee de porte contre la porte.
Inserer Fextremit& courte de la cl6 Allen dans les vis de
cahge. Serrer chaque vis de cahge de 1/4 de tour au-del_
de la prise de contact. Conserver la cl6 Allen avec les
instructions d'instalhtion.
on de
montage
_.) / poignee
vJs de calage
(en bas de la
poign6e)
.._.)
Allen
Installation de la poignee de porte - Serie Pro
Line@
1. Retirer la po[gnee de la s6rie Pro Line ® et les deux vis de
I'ensemble de poignee.
2. S'assurer que les cries de plastique sont toujours fixees
la porte.
3. Fixer la poignee sur le panneau avant compbt fourni par
['usine tel qu'indique.
l_stallatio_ du pa_eau de la porte- serie Pro
Line _>
Pour les modSles _ event sup6rieur _ panneau avant
complet d'origine en acier inoxydable ou peint :
1. Retirer le carton contenant le panneau avant complet
fourni par I'usine.
2. Retirer le paquet de la poignee de Favant de la base
d'exp6dition.
3. Oter les trois vis des deux c6tes de la porte avec un
tournevisTORX:_.Tenir le panneau externe vers le haut
Iors de I'enlevement des vis. Conserver les vis pour
r6instalhtion.
4. Mettre le panneau externe de c6te avec precaution.
3 vJs
3 vis panneau
externe de
la porte
5. Placer le panneau avant complet fourni par I'usine face
vers le bas sur une surface protectrice ne provoquant pas
de rayures.
6. Placer le panneau externe sur le dos du panneau avant;
aligner les trous de vis,
