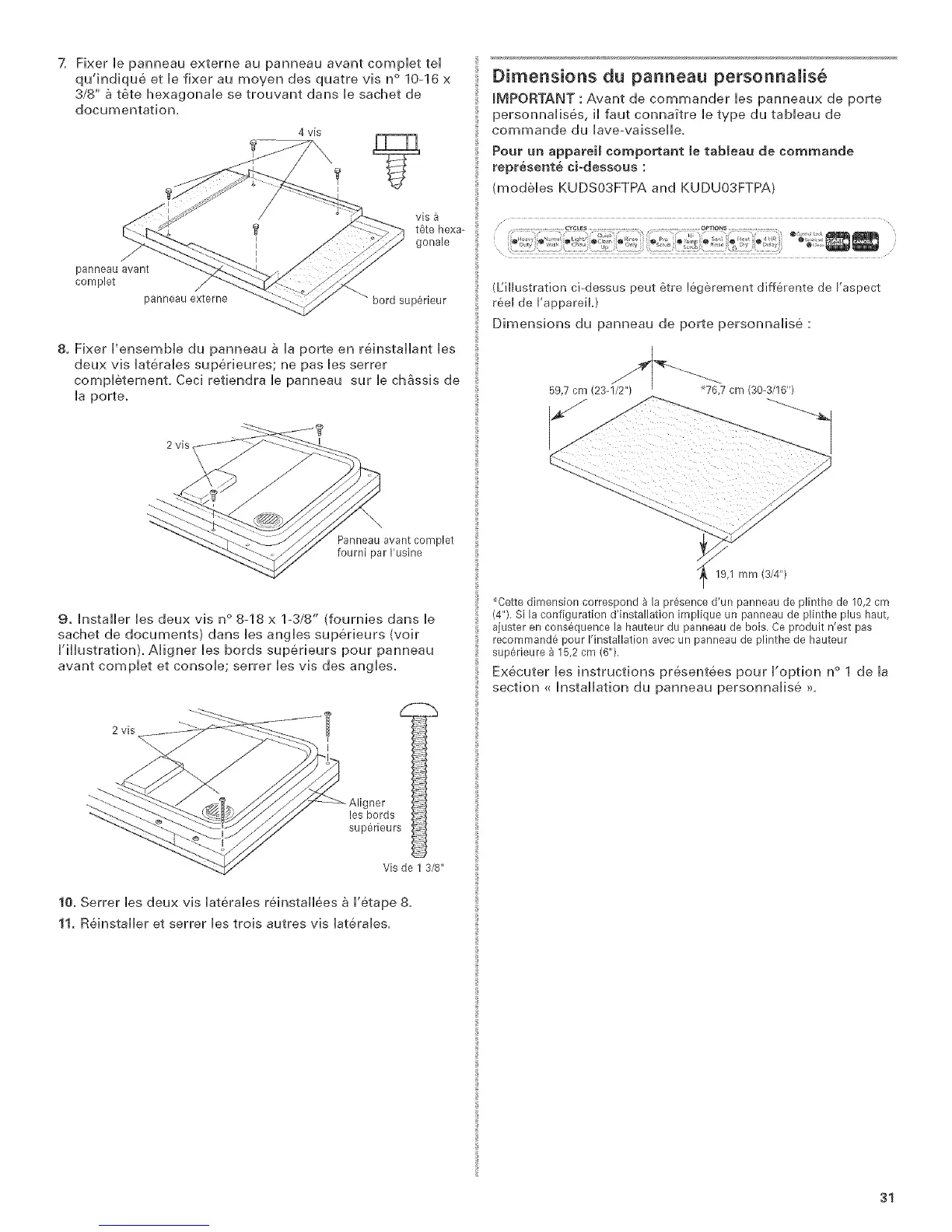

7, Fixer [e panneau externe au panneau avant complet tel
quqndiqu6 et Hefixer au moyen des quatre vis n ° 10-16 x
3/8" _ tSte hexagonale se trouvant darts Hesachet de
documentation,
4 v[s
panneau avant
complet /
panneau externe
v[s
t6te hexa-
gonale
bord super[eur
8. Fixer H'ensembHe du panneau a Haporte en reinstaHHant Hes
deux vis HateraHes superieures; ne pas Hes serrer
compHetement, CecirefiendraHepanneau surHech_ssisde
Haporte,
2 v[s
\
Panneauavant complet
fourn[ par I'usine
9. HnstaHHer Hes deux vis n° 8-18 x 1-3/8" (fournies dans He
sachet de documents) dans Hes angHes superieurs (voir
H'iHHustrafion), AHgner Hes bords superieurs pour panneau
avant compHet et consoHe; serrer Hes vis des angHes,
2 v[s
les bords
supeneurs U
Vis de 1 3/8"
10. Serrer Hes deux vis HateraHes reinstaHH6es _ H%tape 8,
11. ReinstaHHer et serrer Hes trois autres vis HateraHes,
Dimensions du panneau personnalise
iMPORTANT : Avant de commander Hes panneaux de porte
personnaHises, iHfaut conna_tre Hetype du tabHeau de
commande du Have-vaisseHHe,
Pour un appareil comportant [e tableau de commande
represente ci-dessous :
(modeHes KUDS03FTPA and KUDU03FTPA)
([/illustration ci-dessus peut &tre I&g&rement diff_rente de I'aspect
r_el de I'appareiL)
Dimensions du panneau de porte personnaHise
597, cm,(23-1/2") 767, cm (30-3/16")
"_ 19,1 mm (3/4")
"Cette dimension correspond ) la presence dun panneau de pl[nthe de I0,2 crn
(4"). Si la configuration d'installation implique un panneau de plinthe plus haut,
ajuster en consequence la hauteur du panneau de bois. Ceproduit n'est pas
recornrnande pour I'installat[on avec un panneau de plinthe de hauteur
superieure _ 15,2 cm (6").
Executer les instructions present6es pour I'option n° 1 de Ha
section {< Installation du panneau personnaHise >),
31
