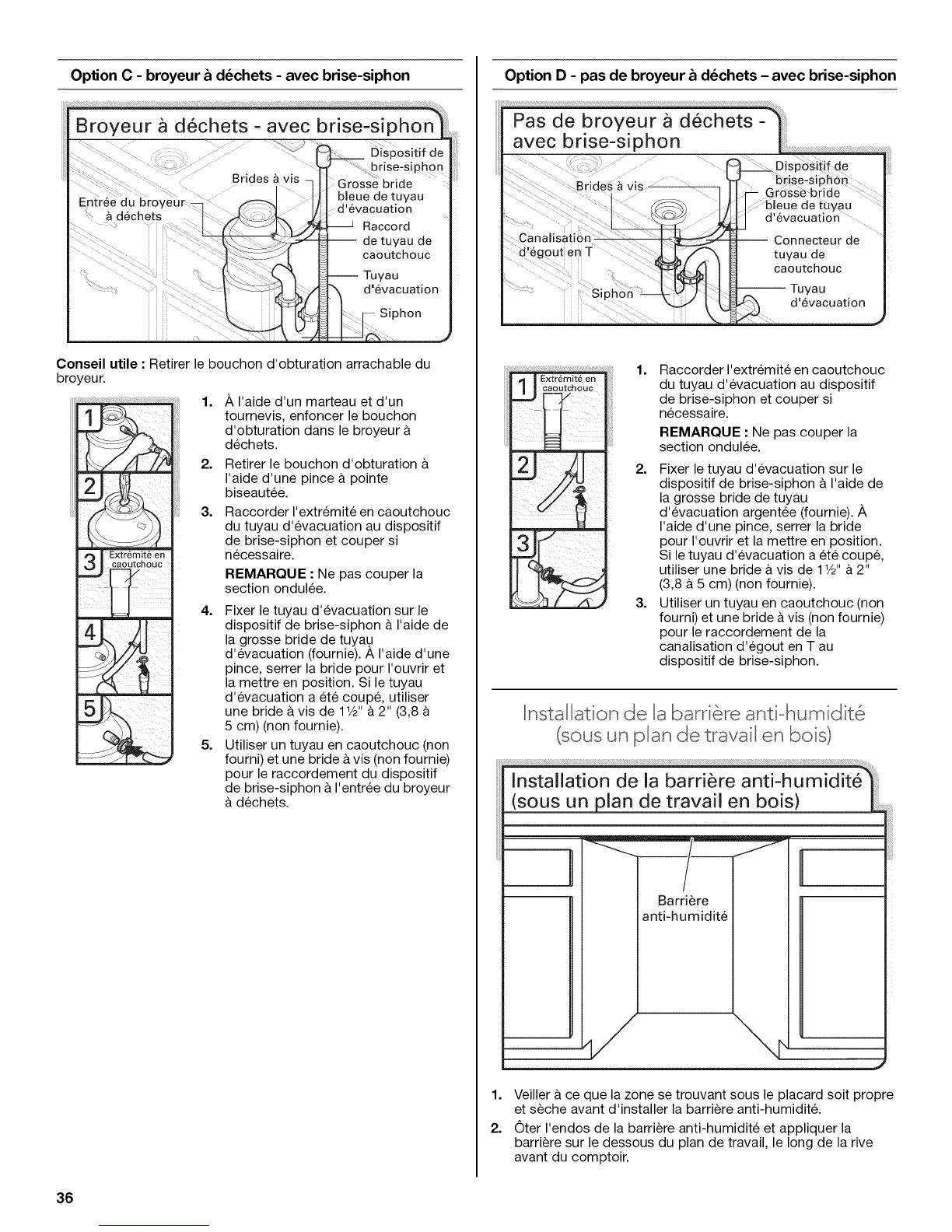

KitchenAid KUDL15FXSS7 - Installationde la Barriereantihumidite; (Sous un Plan de Travail en Bois)

OptionC- broyeur& d_chets - avec brise-siphon
Siphon
Conseil utile : Retirer le bouchon d'obturation arrachable du
broyeur.
1. A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur
dechets.
2. Retirer le bouchon d'obturation &
I'aide d'une pince a pointe
biseautee.
3. Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation au dispositif
de brise-siphon et couper si
necessaire.
REMARQUE : Ne pas couper la
section ondulee.
4. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride de tuyau
d'evacuation (fournie). A I'aide d'une
pince, serrer la bride pour I'ouvrir et
la mettre en position. Si le tuyau
d'evacuation a 6te coupe, utiliser
une bride & vis de 11/2"& 2" (3,8 &
5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement du dispositif
de brise-siphon & I'entree du broyeur
& dechets.
Option D - pas de broyeur & d_chets - avec brise-siphon
-- Tuyau
d'_vacuation
;g;))i¸;;_;;;;;_;i_;_i¸_i _____?;;;;;;_i_¸ );;;))))_;)(__:;;;;_
_6 en
caoutchouc
1. Raccorder I'extremit6 en caoutchouc
du tuyau d'evacuation au dispositif
de brise-siphon et couper si
necessaire.
REMARQUE : Ne pas couper la
section ondulee.
2. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride de tuyau
d'evacuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'evacuation a et6 coupe,
utiliser une bride & vis de 1V2" & 2"
(3,8 a 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride avis (non fournie)
pour le raccordement de la
canalisation d'egout en T au
dispositif de brise-siphon.
Installat on de la barr @re anti-hurn dit6
(sous un plan de travail en bois)
Installation de la barri_re anti-humidit6
(sous un plan de travail en bois)
Barri_re
anti-humidit6
1. Veiller & ce que la zone se trouvant sous le placard soit propre
et s_che avant d'installer la barriere anti-humidit&
2. 0ter I'endos de la barriere anti-humidite et appliquer la
barriere sur le dessous du plan de travail, le long de la rive
avant du comptoir.
36
