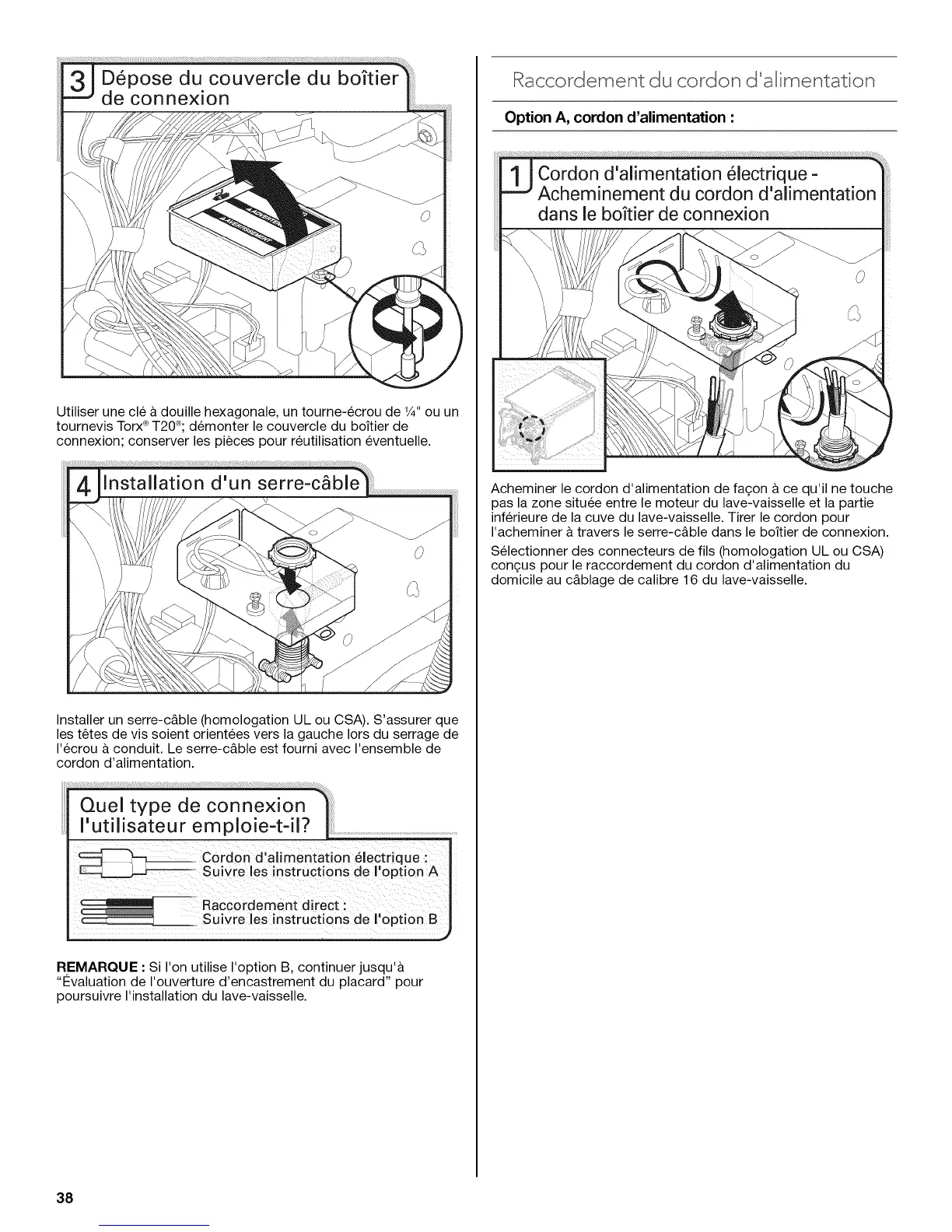

Utiliser une cle & douille hexagonale, un tourne-ecrou de 1/4"ou un
tournevis Torx®T20®; demonter le couvercle du boitier de
connexion; conserver les pieces pour reutilisation eventuelle.
Installer un serre-c&ble (homologation UL ou CSA). S'assurer que
les t_tes de vis soient orientees vers la gauche Iors du serrage de
I'ecrou & conduit. Le serre-c&ble est fourni avec I'ensemble de
cordon d'alimentation.
Quel type de connexion
I'utilisateur emploie=t=il? |
REMARQUE • Si I'on utilise I'option B, continuer jusqu'&
"12valuation de I'ouverture d'encastrement du placard" pour
poursuivre I'installation du lave-vaisselle.
Raccordement du cordon d'alimentat on
Option A, cordon d'alimentation :
Acheminer le cordon d'alimentation de fagon & ce qu'il ne touche
pas la zone situee entre le moteur du lave-vaisselle et la partie
inferieure de la cuve du lave-vaisselle. Tirer le cordon pour
I'acheminer & travers le serre-c&ble dans le boitier de connexion.
Selectionner des connecteurs de ills (homologation UL ou CSA)
congus pour le raccordement du cordon d'alimentation du
domicile au c&blage de calibre 16 du lave-vaisselle.
38
