27

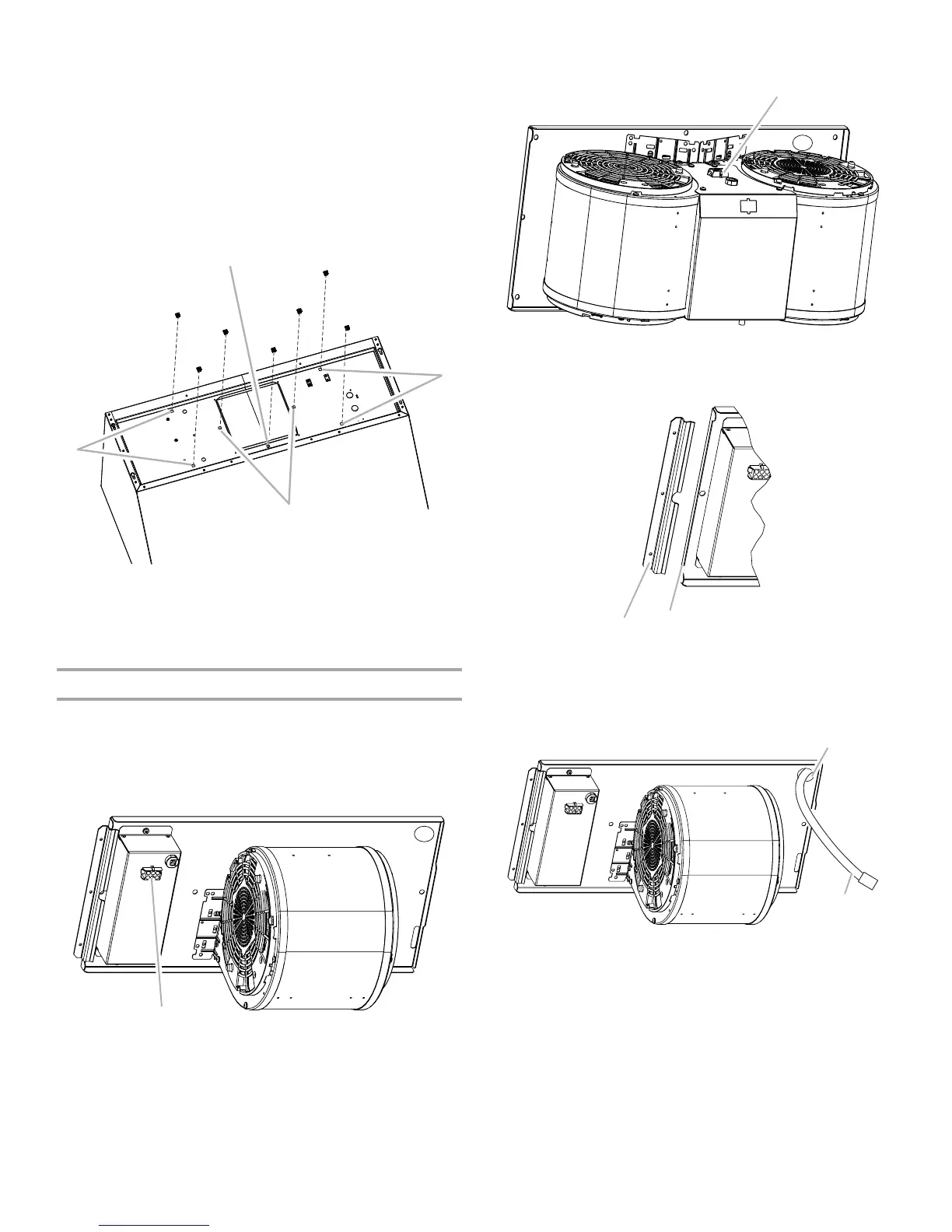

4. Fixer les écrous de 6 mm à l'extérieur de la hotte, en haut ou
à l'arrière (autre emplacement sur certains modèles), à
l'endroit correct selon le système de ventilation sélectionné.
■ Deux écrous de 6 mm sont nécessaires pour le système à
un seul ventilateur. Emboîter les écrous dans les petites
encoches carrées situées à droite et à gauche de
l'ouverture d'évacuation carrée.
■ Cinq écrous de 6 mm sont nécessaires pour le système à
deux ventilateurs. Emboîter les écrous dans les petites
encoches carrées, l'une située à l'avant de l'ouverture
d'évacuation carrée et les quatre autres à gauche et à
droite de l'ouverture d'évacuation carrée.
5. Monter la hotte. Voir la section “Installation de la hotte”.
Installer le moteur du ventilateur interne de la hotte
1. Installer le moteur du ventilateur de la hotte à l'intérieur de
l'auvent, connexion du câblage à gauche pour le système à
ventilateur unique et à l'avant ou au-dessus pour le système
à deux ventilateurs.
Ensemble à un seul moteur-ventilateur
Ensemble à deux moteurs-ventilateurs
2. Glisser le rebord gauche de la plaque de montage sous le
support de montage du moteur.
3. Passer les câbles d'alimentation et le connecteur de la hotte
par le trou de droite sur la plaque de montage du moteur.
A. Emplacement des écrous à emboîter pour le
système à deux ventilateurs (quantité 5)
B. Emplacement des écrous à emboîter pour le
système à un seul ventilateur (quantité 2)
A. Connexion du câblage
A
A
B
A
A. Connexion du câblage
A. Support de montage du moteur
B. Rebord gauche de la plaque de montage
A. Trou de la plaque de montage du moteur
B. Câbles d'alimentation et connecteur
A
B
A
A
B
