3. Si le fond du placard forme une cavité au-dessus d'un cadre
de support, on devra installer des tringles d'appui en bois à
droite et à gauche de l'ouverture découpée afin de laisser
suffisamment d'espace pour pouvoir manœuvrer l'élément
coulissant. Les tringles d'appui en bois doivent être en
affleurement ou en retrait de ¹⁄₁₆" à ¹⁄₈" (1,6 mm à 3,2 mm) par
rapport au fond du cadre de support.
4. Terminer la préparation du placard conformément aux
instructions, selon le type d'installation.
Décharge à l'extérieur, à travers le toit

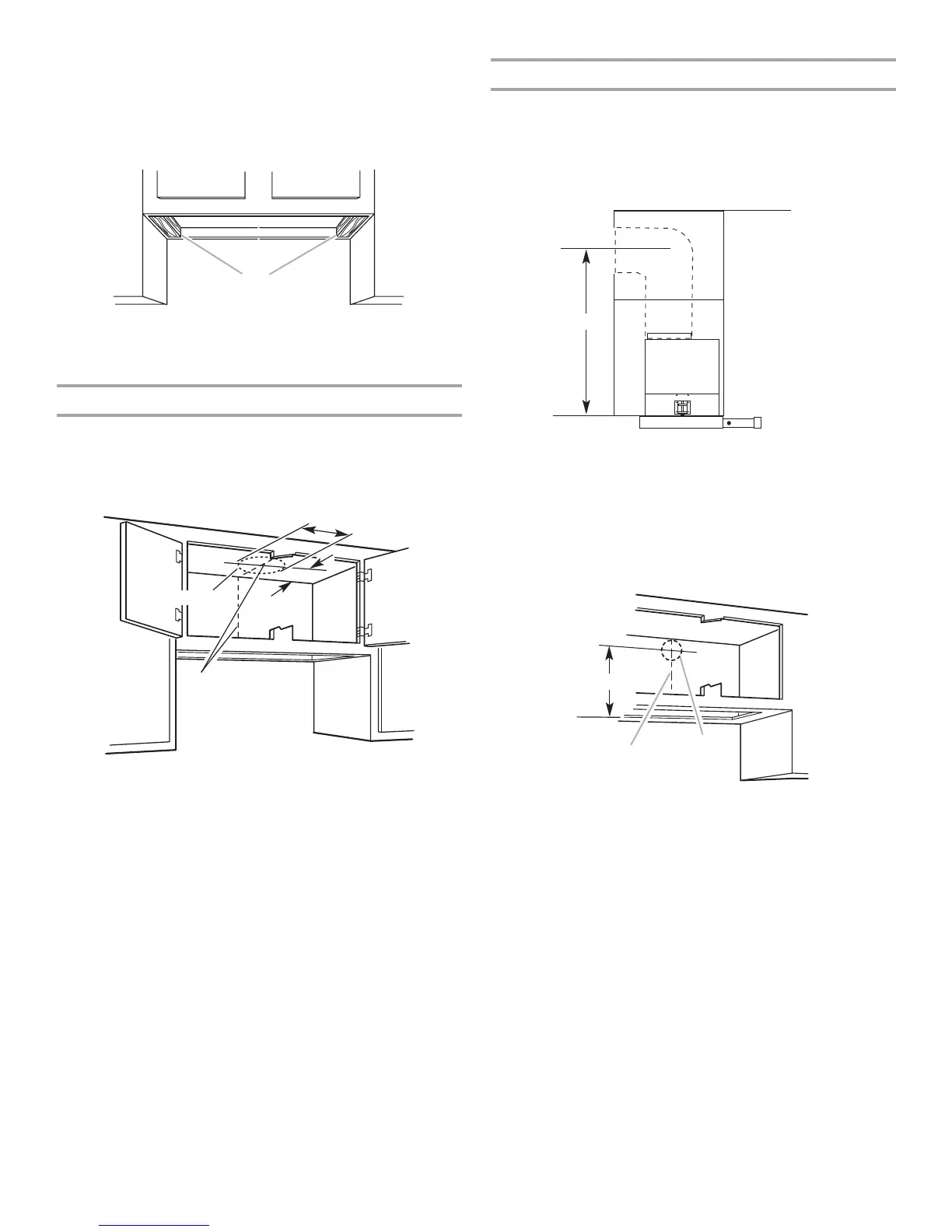

Relever les mesures appropriées et tracer les lignes
indiquées sur l'illustration. Utiliser une scie sauteuse ou scie à
guichet pour découper une ouverture circulaire pour le
passage du conduit d'évacuation.
Décharge à l'extérieur, à travers le mur
Assembler le circuit d'évacuation qui sera utilisé sur
l'ouverture de décharge. Ne pas raccorder le circuit
d'évacuation à la hotte tout de suite. Mesurer la distance
entre le sommet du logement du filtre et l'axe central
horizontal de l'ouverture d'évacuation (A). Enlever le conduit
d'évacuation.
Reporter la dimension A sur la paroi arrière du placard.
Mesurer depuis la face inférieure du placard, ou la face
inférieure des tringles d'appui en bois, le cas échéant.
Marquer le périmètre de l'ouverture à découper – voir
l'illustration. Utiliser une scie sauteuse ou scie à guichet pour
découper une ouverture circulaire pour le passage du conduit
d'évacuation.
A. Tringles d'appui en bois
A
(15,9 cm)
6¼
"
4¹⁄₈"
(10,5 cm)
Axe central
Ouverture
A. Mesure A
A. Mesure A
B. Axe central
C. Ouverture découpée circulaire
de 6¼" (15,9 cm)
A
B
A
C
