KitchenAid YKEHS01P - Planiflcation du Syst6 Me D6 Vacuation

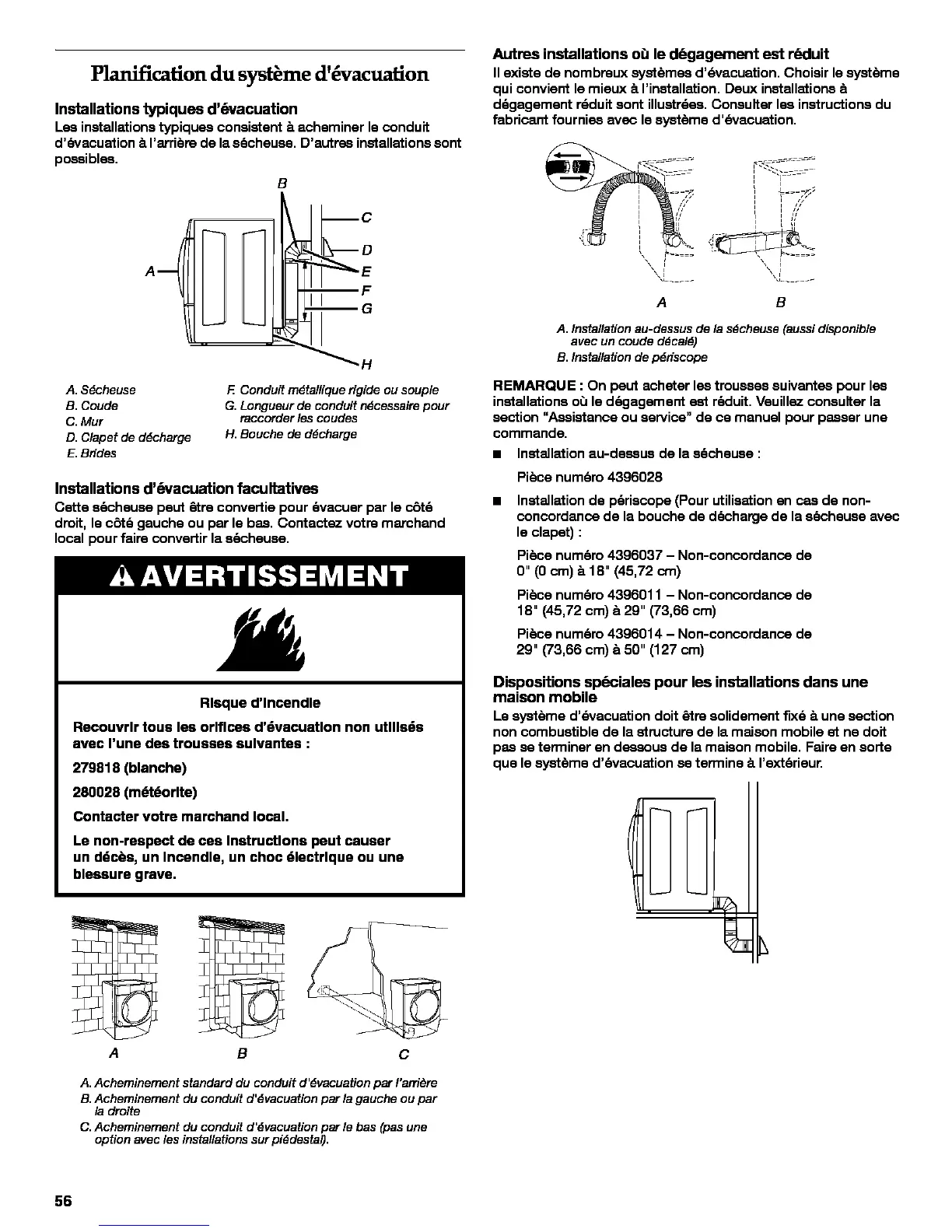

Planification du syst me d' wacuation
Installations typiques d'6vacuation
Lee installations typiquss consistent b acheminer le conduit
d'_vacuation b I'arribre de las_cheuss. D'autres installations sont
possibles.
A-_
B
mF
mG
_H
A. S_cheuse
B. Coude
C. Mur
D. Clapet de d_charge
E. Brides
E Conduit m_tallique rigide ou souple
G. Longueur de conduit n_cessaire pour
raccorder tas coudes
H. Bouche de d_charge
Installations d'6vacuation facultatives
Cette s&cheuse peut _tre convertie pour &vacuer par le c0t&
droit, le c_t& gauche ou par le bss. Contactez votre marchand
local pour fairs convertir la s&cheuse.
Risque d'lncandle
Recouvrlr tousles orlflcas d'6vacuatlon non utllls6s
avec I'une des trousses sulvantes :
279818 (blanche)
280028 (m6t6orlte)
Contacter votre marchand local.
Le non-respect de ces Instructions peut causer
un ddc_s, un Incendls, un choc 61ectrlque ou une
blessure grave.
Autres installations o0 le d6gagement est r_luit
II existe de nombreux syst_mss d'_vacuation. Choialr le syst_me
qui convient le mieux _tI'installation. Deux installations
d_gagement r_duit sont illustr_ss. Consulter lee instructions du
fabricant fourniss avec le syst_me d'_vacuation.
=_==7,
i'i
A B
A. Installation au-dessus de la s_cheuse (aussi disponible
avec un coude d_cal_)
B. Installation de p_riscope
REMARQUE : On peut achster Iss troussss suivantss pour Iss
installations o0 le d&gagement est r&duit.Veuillez consulter la
section "Assistance ou service" de ce manuel pour passer une
commande.
a Installation au-dessus de la s&cheuse :
Pibce num&ro 4396028
a
Installation de p&riecope (Pour utiliestion en css de non-
concordance de la bouche de d&charge de la e&cheuse avec
le clapst) :
Pibce num&ro 4396037 - Non-concordance de
0" ((3cm) _. 18" (45,72 cm)
Pibce num_ro 4396011 - Non-concordance de
18" (45,72 cm) b 29" (73,66 cm)
Pibce num&ro 4396014 - Non-concordance de
29" (73,66 cm) b 50" (127 cm)
Dispositions sp_ciales pour les installations dans une
maison mobile
Le systems d'_vacuation doit _tre eolidement fix_ _tune section
non combustible de la structure de la malson mobile st ne doit
pss ss terminer en dsssous de la maieon mobile. Fairs en sorts
que le syst6me d'&vacustion ss termine _t I'ext&rieur.
A
B
C
A. Acheminement standard de conduit d'_vacuation par I'ani_re
B.Acheminement du conduit d'_vacuattan par la gauche ou par
la droite
C.Acheminement du conduit d'_vacuation par le bas (pas une
option avec tas installations sur pi_destal).
56
