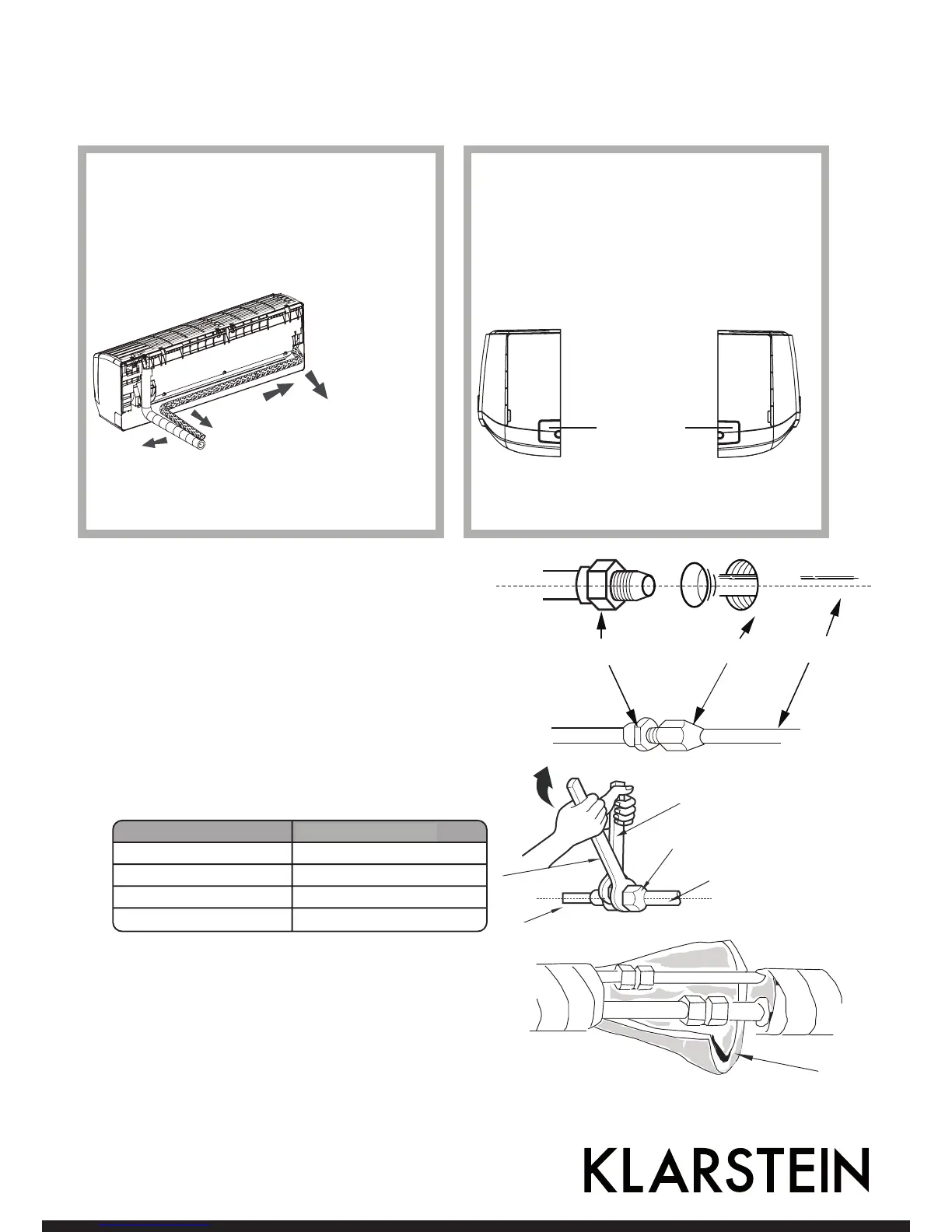

Schritt 5: Verbindung der Leitung mit dem Innengerät
1. Die Leitungsverbindung zur Einströmdüse führen.
2. Die Überwurfmutter mit der Hand leicht
anziehen.
3. Stellen Sie den Drehmoment nach der
Tabelle unten ein. Den Maulschlüssel
an die Leitungsverbindung und den
Drehmomentschlüssel an die Überwurfmutter
anlegen. Die Überwurfmutter mit dem
Drehmomentschlüssel festziehen.
4. Stülpen Sie über die Innenleitung und das Glied
der Verbindungsleitung einen Isolierschlauch und
umwickeln Sie es mit Isolierband.
Schritt 4: Leitungsdurchführung nach außen
1. Die Leitung kann rechts, hinten
rechts und hinten links nach
außen geführt werden.
2. Wenn Sie die Leitung von links oder
rechts verlegen wollen, schneiden Sie
das dazugehörige Loche an der Seite
aus.
links
hinten
links
rechts
hinten rechts
Loch
schneiden
links rechts
pipe joint union nut pipe
Verbindung LeitungÜberwurfmutter
Φ 6.35 (1/4”)
Φ 9.52 (3/8”)
Φ 12.70 (1/2”)
Tightening torque (N
.
m)
Φ 15.88 (5/8”)
29.4 (3.0kg.m)
49.0 (5.0kg.m)
73.6 (7.5kg.m)
15.7 (1.6kg.m)
Drehmoment
Isolierschlauch
open-end wrench
pipe
union nut
Maulschlüssel
Überwurfmutter
Leitung
