Klarstein 10029708 - Page 22

22

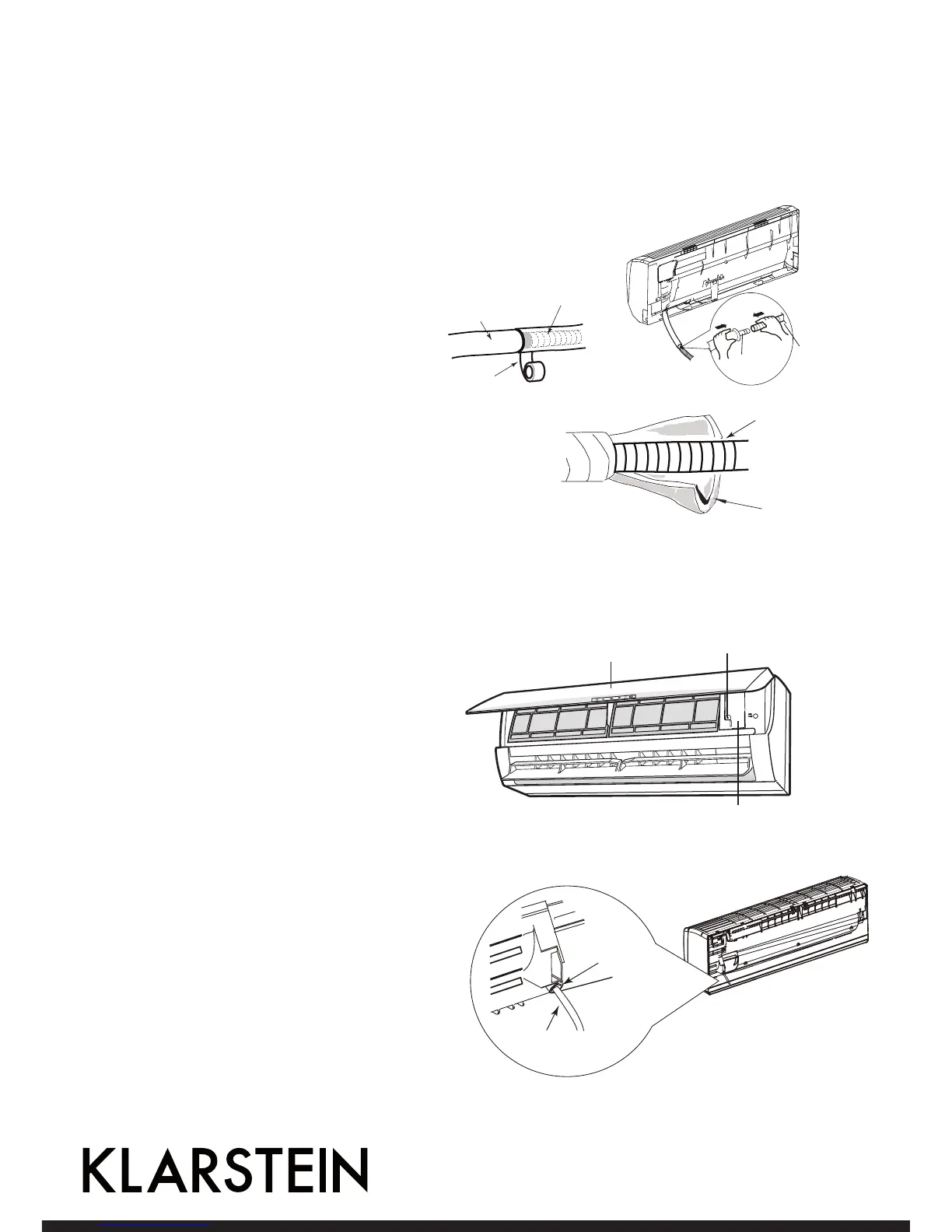

1. Den Ablaufschlauch mit der Ablaufleitung verbinden.
Schritt 7: Verbindung der Leitungen mit den Innengerät
Schritt 6: Montage der Ablaufleitung
Ablauf-
leitung
Ablauf-
schlauch
Ablaufschlauch
Band
Ablaufleitung
Ablaufschluach
Isolierband
2. Das Gelenk mit Isolierband umwickeln.
• Verwenden Sie für den Innenablauf-
schlauch einen Mantel.
• Die Spreizdübel sind nicht im Lieferum-
fang enthalten.
1. Öffnen Sie die Klappe. Entfernen Sie
die Schraube des Schaltfachdeckels und
nehmen Sie den Deckel ab.
wiring cover
panel
screw
Schraube
Schaltfachdeckel
Klappe
2. Das Netzkabel durch den Kabelquerschnitt
des Innengerätes führen und herausziehen.
Stromzuleitung
Kabel-
querschnitt
