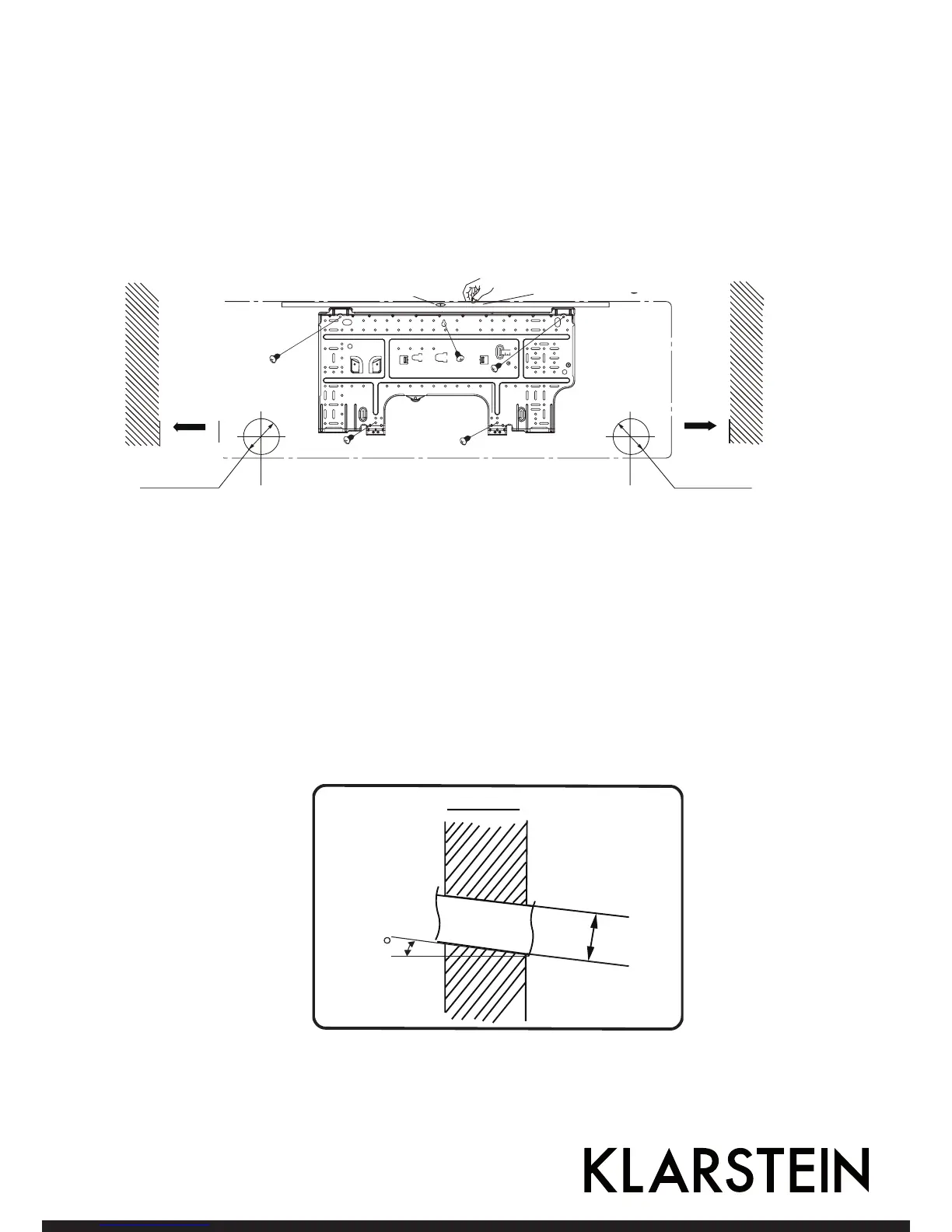

Étape 3 : Trou pour le passage de l’alimentation
1. Déterminez l’endroit de passage de la conduite en fonction du parcours de la conduite de sortie. La
position du passage de la conduite doit se situer un peu plus bas que le support mural.
Links
Wand
Φ55
Rechts
mittlere Markierung
Wasserwaage
hintere Durchführung
Wand
Platz
zur
Wand
über
150mm
Platz
zur
Wand
über
150mm
Φ55
hintere Durchführung
2. A la position choisie ouvrez un passage d’un diamètre de 55 mm. Pour permettre l’écoulement du liquide
en douceur, inclinez le passage vers le bas en partant de l’intérieur vers l’extérieur avec un angle de 5-10°.
Remarque : Protégez-vous contre la poussière et respectez les consignes de sécurité lorsque vous
percez les trous.
Les chevilles à expansion ne sont pas fournies. Vous les trouverez dans le commerce.
Indoor
5-10
outdoor
Φ70
intérieur extérieur
Mur
Mur
Mur
Sinistra
A droite
Passage arrière
Passage arrière
repère central
Niveau à bulle
distance
du
mur
min.
150mm
Distance
du
mur
min.
150mm
