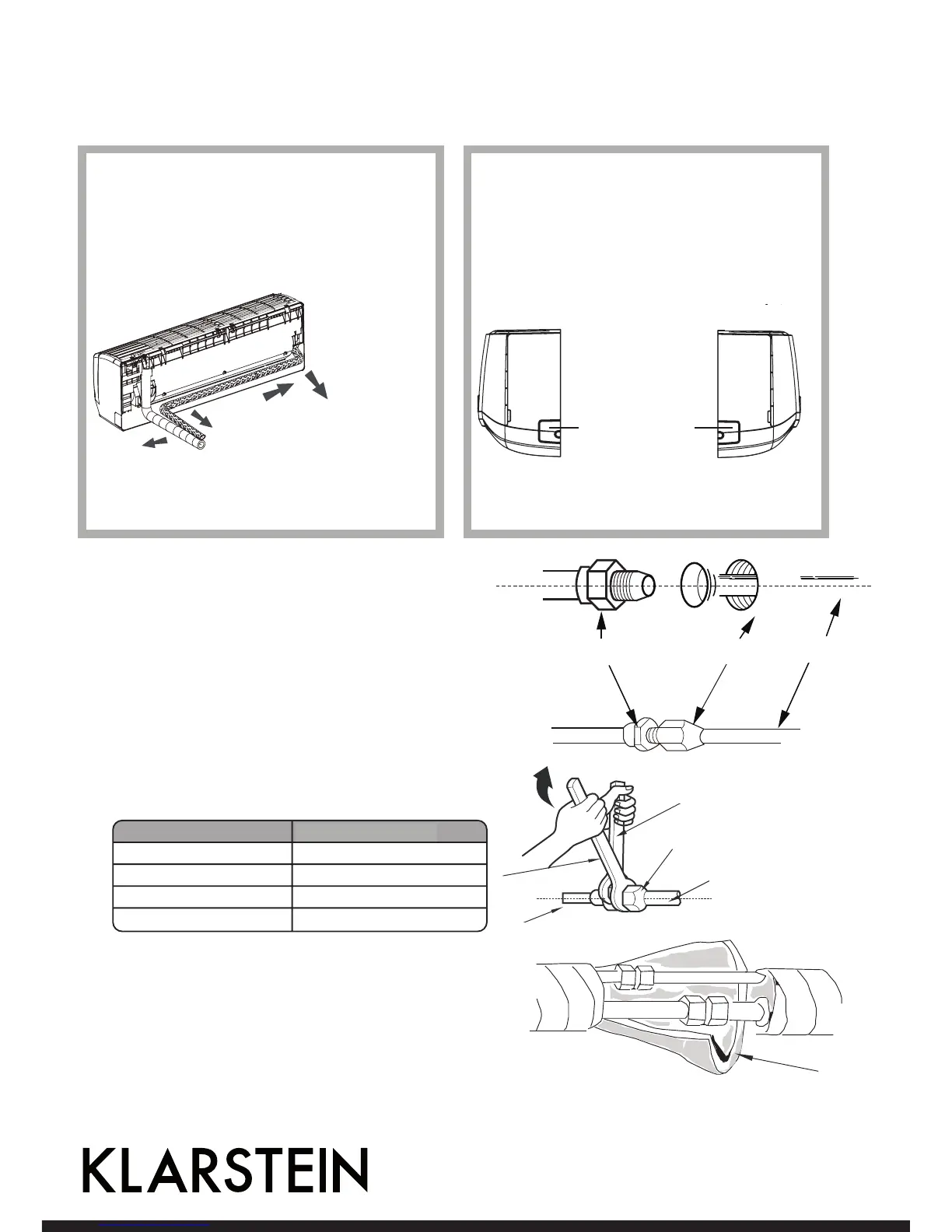

Étape 5 : raccordement de l’alimentation avec l’unité in-
térieure
1. Raccordement de la conduite à l‘arrivée.
2. Serrer légèrement l’écrou à la main.
3. Réglez le couple de serrage correspondant au
tableau ci-dessous. Placez la clé à molette sur
le raccord et la clé dynamométrique sur l’écrou.
Serrez l’écrou avec la clé dynamométrique.
4. Glissez une gaine isolante sur la conduite intérieure
et l’élément de raccordement et enroulez-la avec
une bande isolante.
Étape 4 : passage de l’alimentation vers l‘extérieur
1. La conduite peut être dirigée par
la droite, par l’arrière droite ou
l’arrière gauche vers l’extérieur.
2. Si vous souhaitez installer la conduite
à gauiche ou à droite, percez les
ouvertures sur la face correspondante.
links
hinten
links
rechts
hinten rechts
Loch
schneiden
links rechts
pipe joint union nut pipe
raccord Conduiteécrou de raccordement
Φ 6.35 (1/4”)
Φ 9.52 (3/8”)
Φ 12.70 (1/2”)
Tightening torque (N
.
m)
Φ 15.88 (5/8”)
29.4 (3.0kg.m)
49.0 (5.0kg.m)
73.6 (7.5kg.m)
15.7 (1.6kg.m)
couple de serrage
Gaine isolante
open-end wrench
pipe
union nut
Clé à molette
écrou
conduite
droite
gauche
percez les trous
droite
gauche
Arrière droite
Sul retro
a sinistra
