Fixer le capot inférieur avec 2 chevilles et 2 vis
de type ST4x30 mm au capot supérieur. Ajus-
ter la position des trous percés par rapport au
support de fixation du capot inférieur, avant
d’assembler enfin le support de fixation au
capot. S’assurer que les deux parties peuvent
s’ajuster de manière télescopique après l’as-
semblage.
Capot supérieur
(intérieur)
Capot supérieur (ex-
térieur)
Support de fixation
du capot inférieur

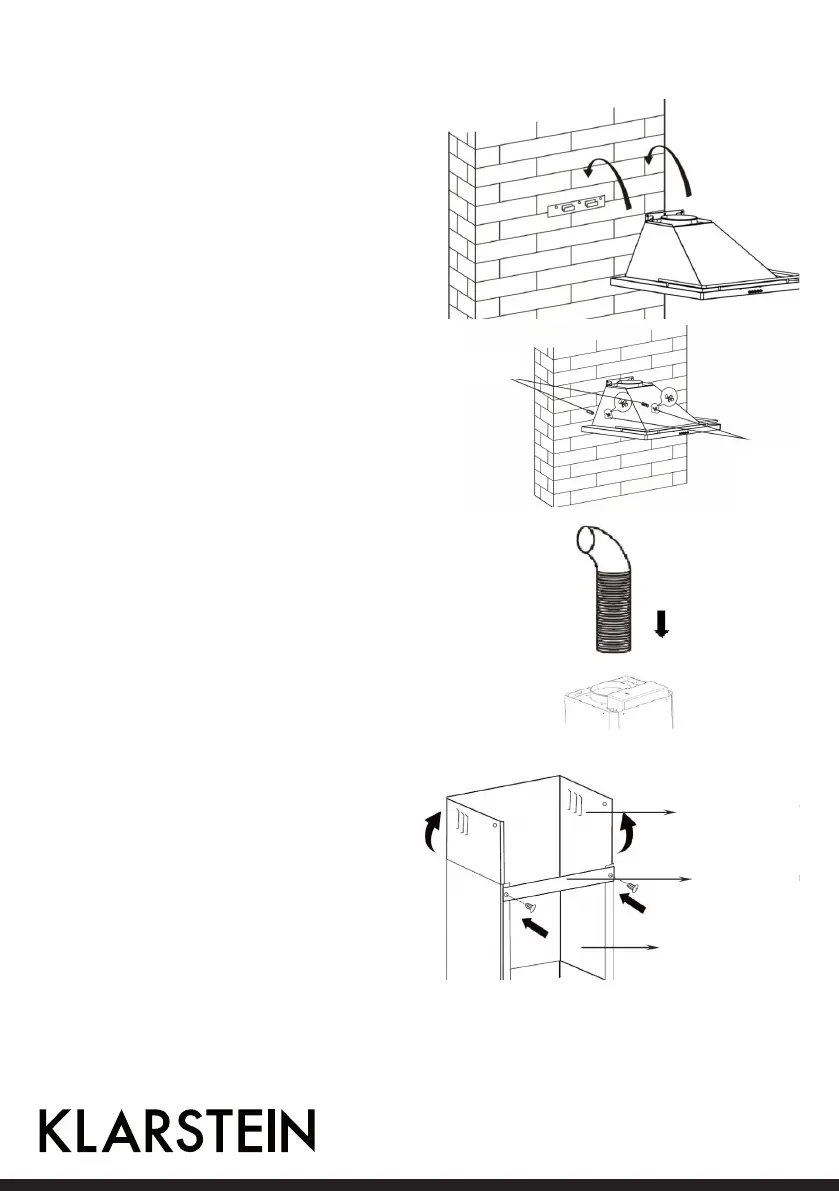

Soulever la hotte aspirante et l’accrocher au
support de fixation murale.
Fixer l’appareil avec des vis de sécurité. Utiliser
2 chevilles et 2 vis de type ST4x30 mm.
Monter le conduit d’évacuation sur la hotte.
Chevilles
2 Vis
ST4x30 mm
