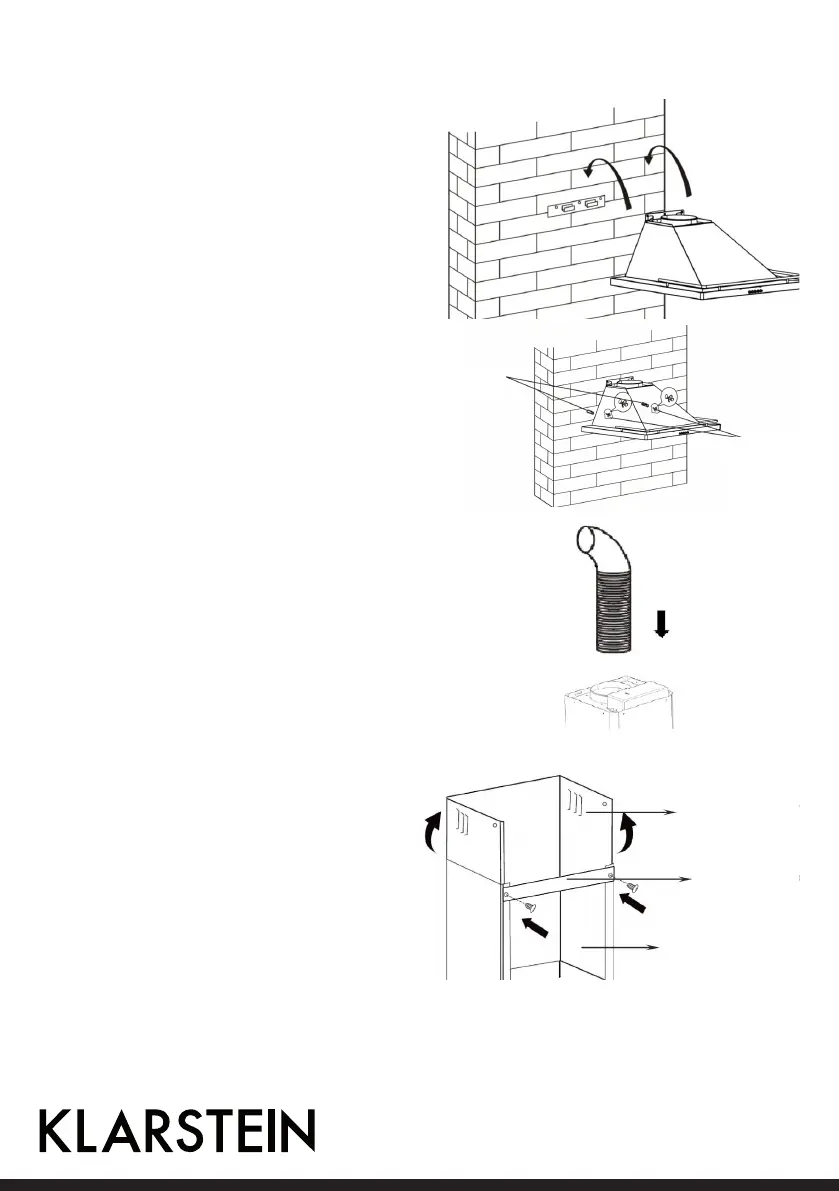

Heben Sie die Dunstabzugshaube hoch und
setzen Sie sie auf die Wandhalterung.
Befestigen Sie den Korpus mit Sicherheits-
schrauben. Verwenden Sie 2 Dübel und 2
Schrauben des Typs ST4x30 mm
Setzen Sie das Abzugsrohr auf die Haube.
Schrauben Sie den unteren Schacht an dessen
Halterung. Verwenden Sie 2 Schrauben des
Typs ST4x8 mm, um den oberen und den un-
teren Schacht miteinander zu verbinden.
Bestimmen Sie die Position der Bohrlöcher
für die Halterung des unteren Schachts, bevor
Sie die Halterung im späteren Schritt an den
Schacht anbringen. Ziehen Sie die Schrauben
nicht zu fest. Gewährleisten Sie, dass die bei-
den Teile nach dem Zusammensetzen teles-
kopartig angepasst werden können.
Dübel
2 Schrauben
ST4x30 mm
Oberer Schacht
(innen)
Unterer Schacht
(außen)
Halterung des
unteren Schachts
