Installation
1 2 3
4 5 6

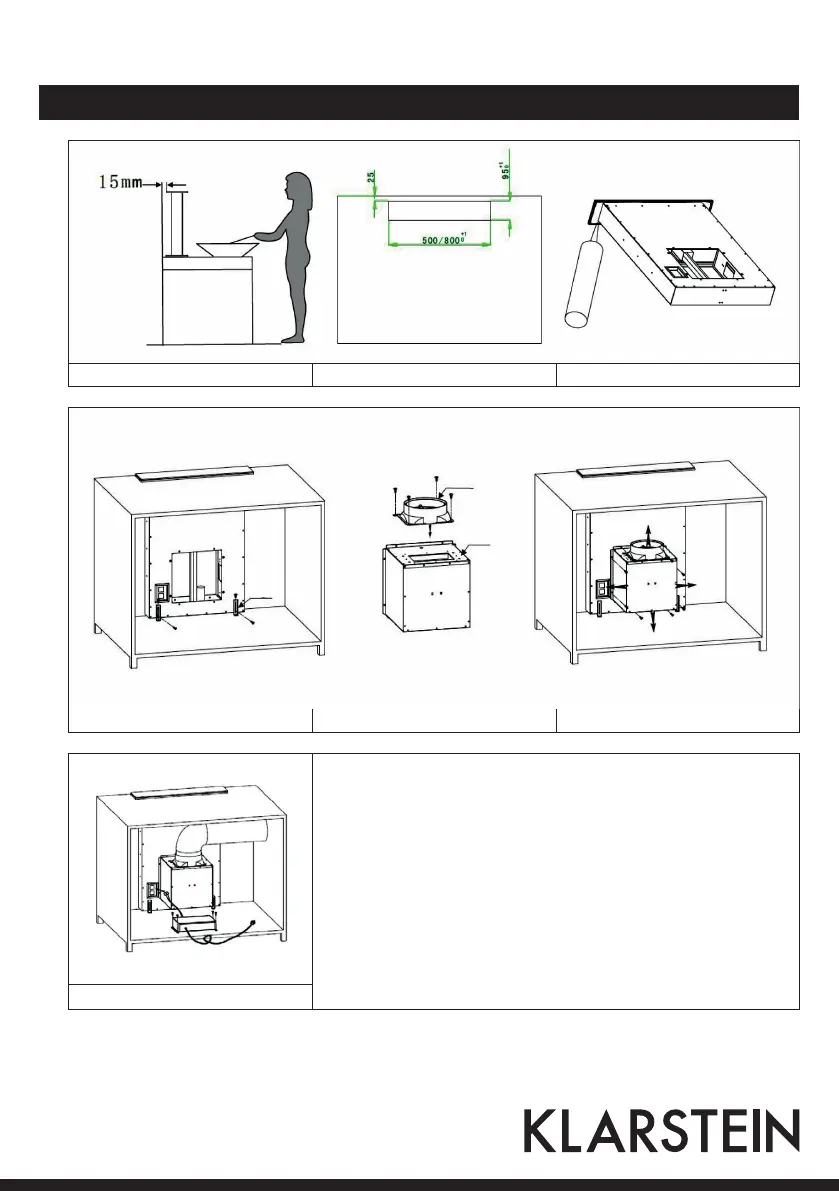

1. Collocare la cappa aspirante almeno a 15 mm di distanza dalla parete
(vedere la figura 1).
2. Mettere un po´ di colla per vetro sul bordo inferiore del pannello di controllo
(vedere la figura 3) e inserire la cappa aspirante nel foro apposito (per le
dimensioni vedere figura 2). Fissare la cappa aspirante utilizzando quattro
viti ST4*8 e ST4*14 (vedere la figura 4).
3. Fissare l´uscita dell´aria sull´alloggiamento utilizzando 4 viti ST4*8 (vedere
la figura 5).
4. Fissare l´alloggiamento alla cappa aspirante utilizzando 8 viti M10*10.
L´uscita può essere rivolta verso l´alto, verso il basso, a sinistra o a destra in
base allo spazio disponibile (vedere la figura 6).
5. Fissare il tubo dell´aria all´uscita e fissare sul fondo del pensile la scatola
PCB utilizzando quattro viti ST4*14. Infine collegare il cavo di alimentazione
(vedere la figura 7).
7
Blocco
Uscita
Alloggiamento
