Variante 2:

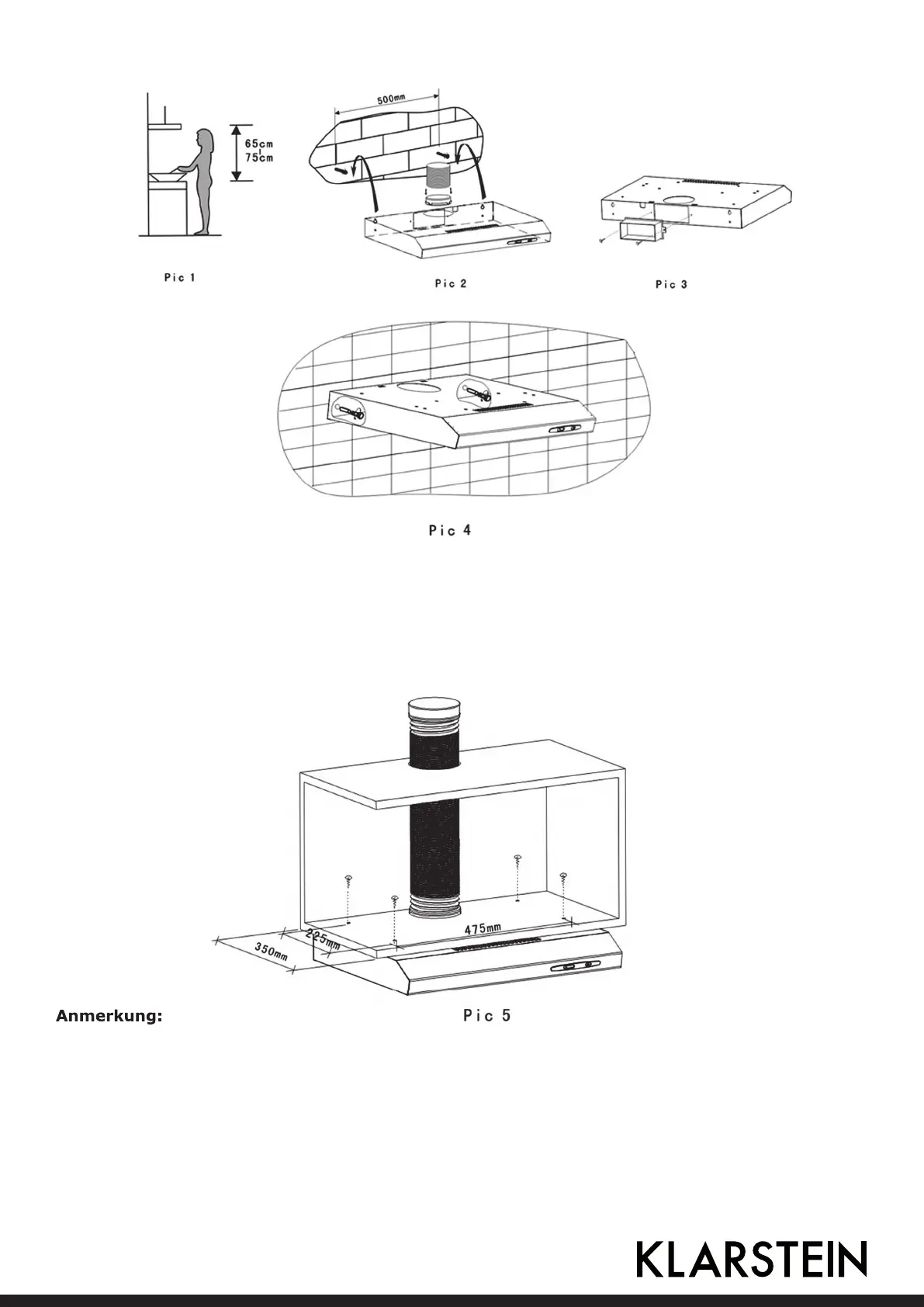

2.1 Bohren Sie vier Löcher mit einem Durchmesser von 6mm an der Unterseite des Küchen
 schrankes. Sollten Sie eine Rohrverlängerung mitbestellt haben sägen/bohren Sie
 entsprechendeÖffnungenfürdasAbluftrohr(siehe„Pic5“).
2.2 FührenSiezuerstdasAbluftrohrdurchundanschließendbringenSiedieHaubean.
Anmerkung:
1. DiegezeigteRohr-VerlängerungisteinoptionalesTeilundnichtimLieferumfangenthalten.
2. BitteentfernenSiedenSchutzlmbevorSiemitderInstallationbeginnen.
3. EsgibtzweiMöglichkeitenderVentilation(horizontaleundvertikale).
• JenachdemfürwelcheVarianteSiesichentscheidenmüssenSieeinderAbdeckungenentfernen/
 einsetzen(siehe„Pic6“).
Anmerkung:
