Perfore tres oricios (Ø 8 mm) en un punto adecuado de la pared en cuanto se
determine la altura de instalación.
4

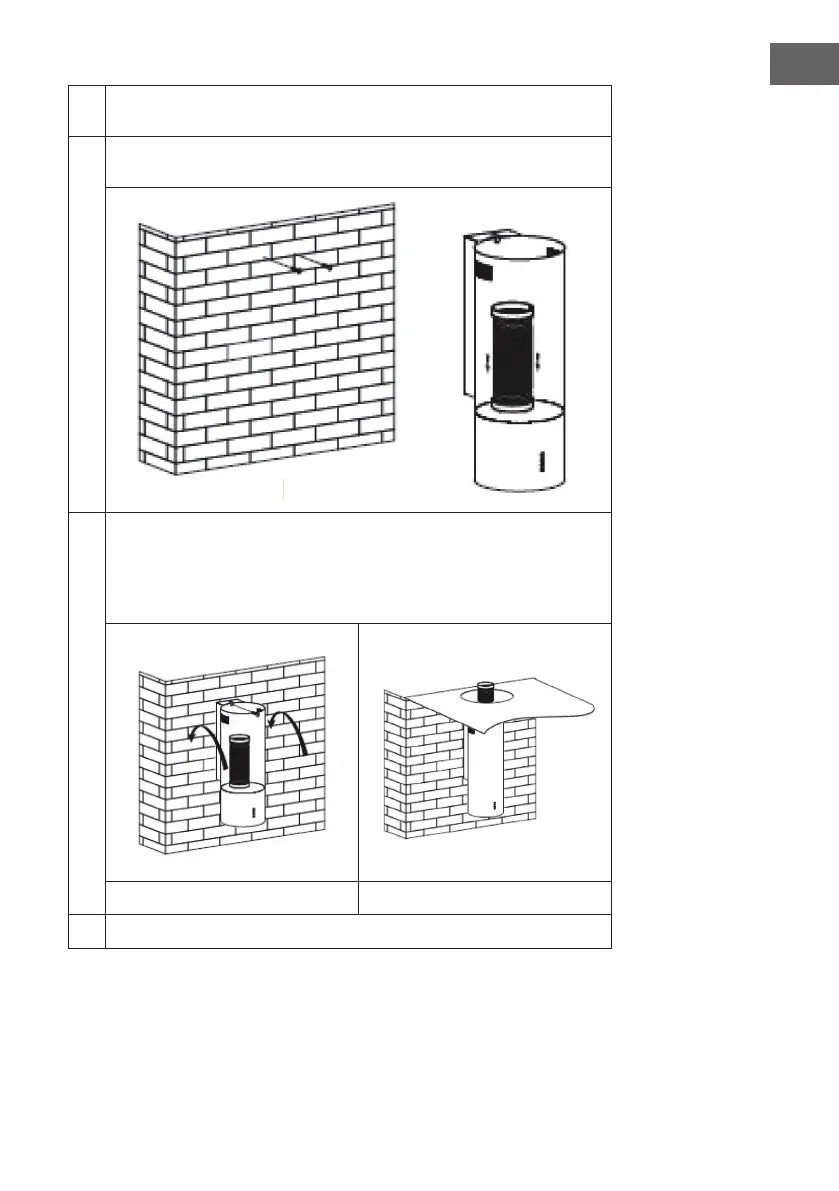

Coloque los tacos en los oricios, introduzca 2 tornillos ST4*30mm hasta la
mitad del taco para jar la estructura de la campana (véase imagen).
5
Monte la válvula en V y el tubo de expansión en la campana extractora y je
el tubo de expansión con una brida (véase imagen A). Cuelgue la campana
extractora con los tornillos y je la carcasa con 1 tornillo de seguridad ST4x30
mm. Nota: los dos oricios de seguridad (diámetro de 6 mm) se encuentran en
la carcasa trasera (véase imagen B).
A B
6
A continuación, guíe el tubo de expansión hacia el exterior.
