Klarstein BARELLA - Page 7

7
DE
3

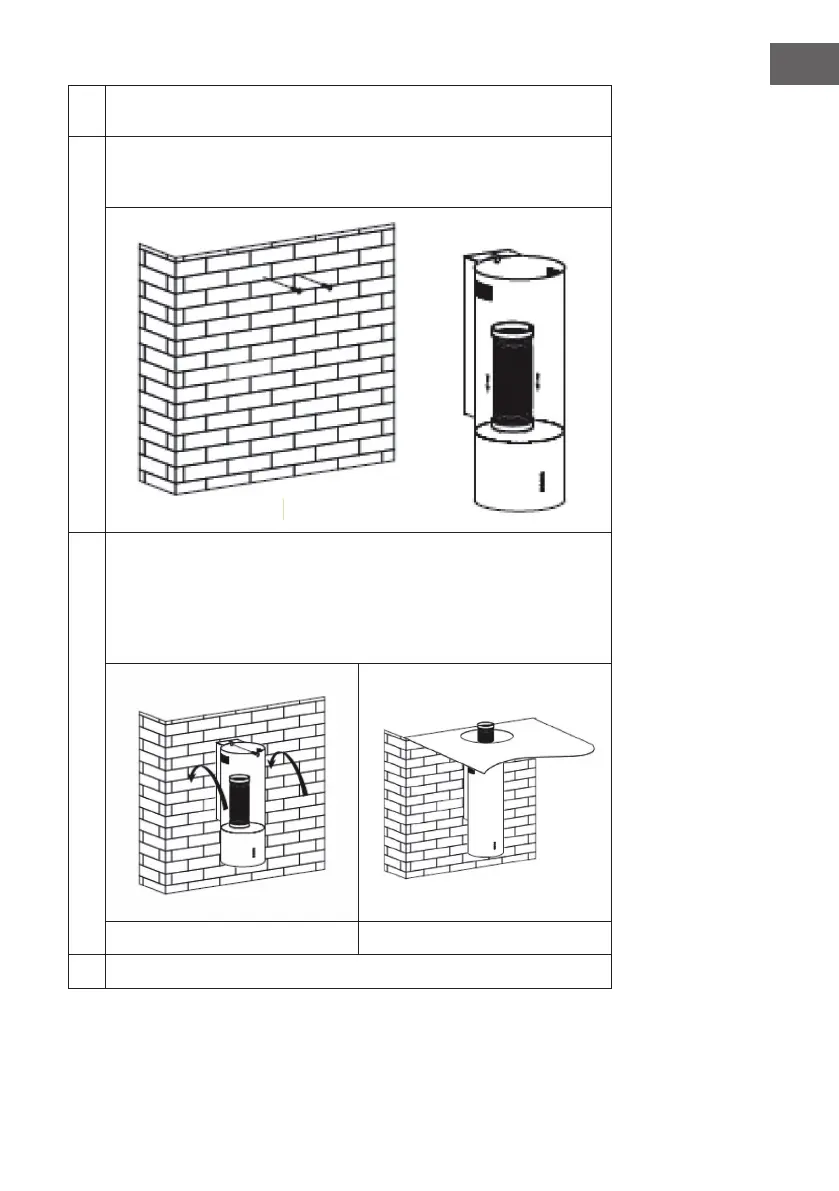

Bohren Sie 3 Löcher (Ø 8 mm) an einer geeigneten Stelle der Wand, sobald
die Installationshöhe festgelegt ist.
4
Setzen Sie die Dübel in die Löcher, schrauben Sie die 2 Schrauben
ST4*30mm halb in die Dübel, um den Haubenkörper zu befestigen (siehe
Bild).
5
Montieren Sie die V-Klappe und das Expansionsrohr auf die
Dunstabzugshaube und xieren Sie das Expansionsrohr mit einem Kabelbinder
(siehe Bild A). Hängen Sie die Dunstabzugshaube an den Schrauben auf, und
befestigen Sie das Gehäuse mit 1 Sicherheitsschraube ST4*30 mm. Hinweis:
Die beiden Sicherheitsentlüftungen (Durchmesser von 6 mm) benden sich am
hinteren Gehäuse (siehe Bild B).
A B
6
Führen Sie abschließend das Expansionsrohr nach außen.
