107
IT
Fissare l'espanso al condotto di
aspirazione con una fascetta.
Immagine 10

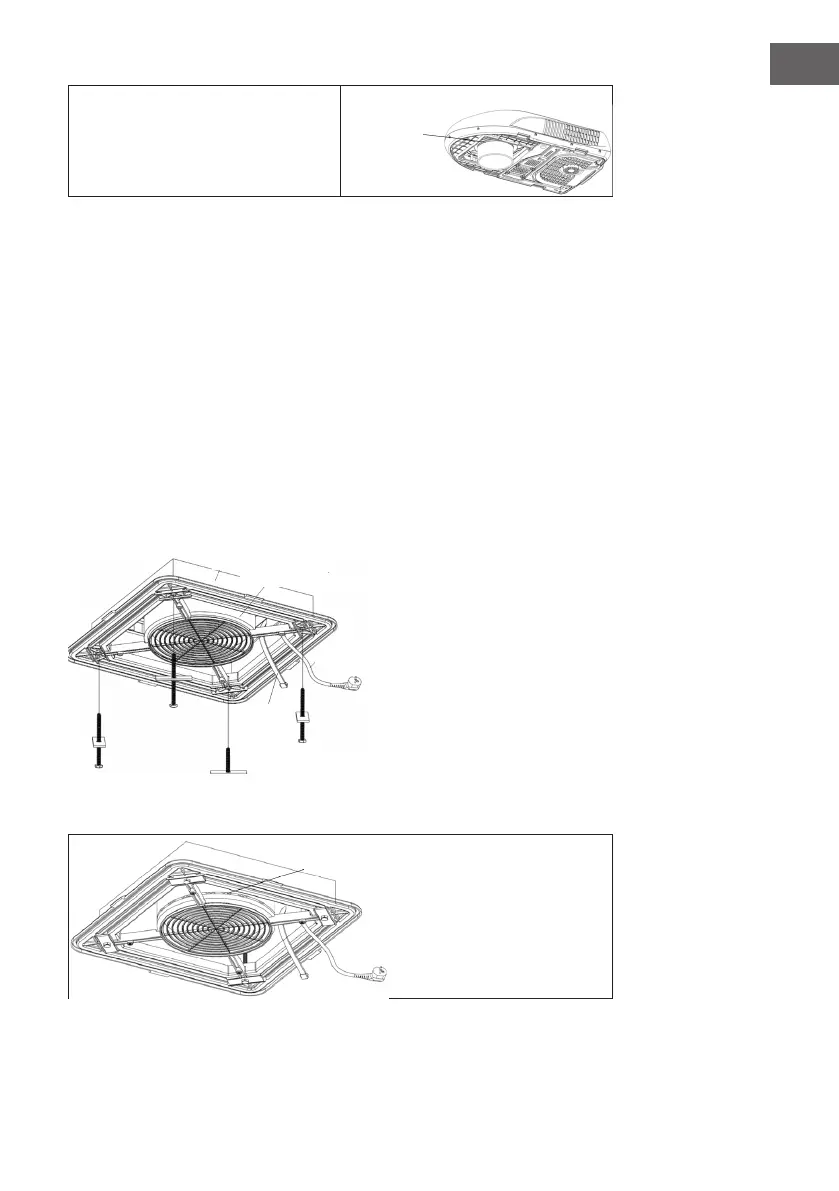

2. Supporto per installazione interna (immagini 11, 12, 13)
• Montare le viti M8 e i pannelli ssi uno dopo l'altro.
• Sollevare il supporto per l'installazione interna e allinearlo al dispositivo.
• Assicurarsi che i quattro fori delle viti sul lato inferiore del dispositivo esterno
siano allineati con i fori del supporto di montaggio interno.
• Inserire le viti M8 e i pannelli ssi nei 4 fori d'angolo.
• Allineare la vite M8 con l'incavo lettato sulla base inferiore del dispositivo
esterno e avvitarla.
• Prima di serrare la vite, girarla 1-2 volte a mano, quindi serrare
uniformemente le 4 viti con l'attrezzo. La coppia è di 12-14 Nm. (massimo 14
Nm)
• Il supporto per l'installazione interna deve essere avvolto nell'espanso del
condotto dell'aria.
• Fissare l'espanso al supporto di montaggio con un'altra fascetta.
Immagine 11
Immagine 12
Fascette
Tetto della roulotte
Fascette
Espanso del collegamento del condotto dell'aria
Cavo di alimentazione
Scheda di
controllo
Condotto di
collegamento
Lamiera ssa
Cavo di alimentazione
