14
DE
Fixieren Sie den Schaumstoff mit
einem Kabelbinder am Lufteinlass.

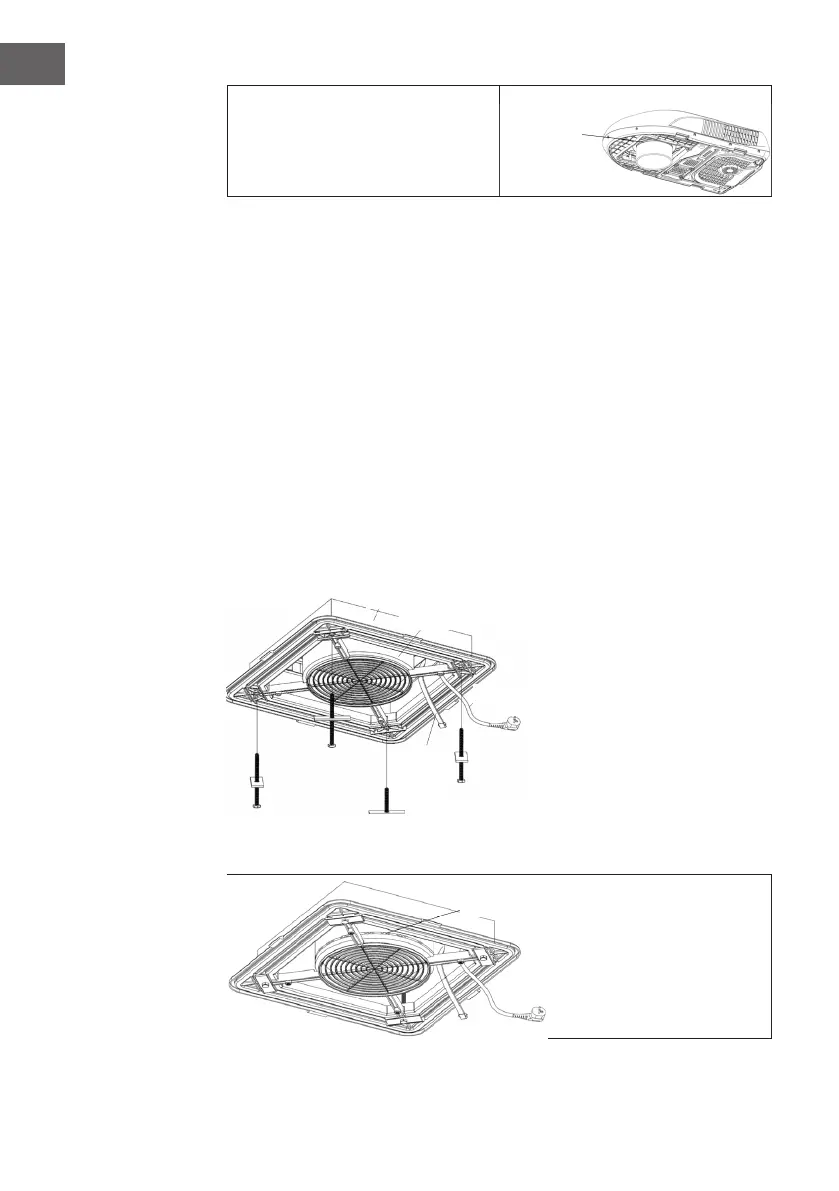

Abbildung 10
2. Halterung für die Innenmontage (Abb. 11, Abb. 12, Abb. 13)
• Montieren Sie die M8-Schrauben und die festen Platten der Reihe nach.
• Heben Sie die Halterung für die Innenmontage an und richten Sie sie auf das
Gerät aus.
• Achten Sie darauf, dass die vier Schraubenlöcher an der Unterseite des
Außengeräts mit den Löchern der Innenmontagehalterung übereinstimmen.
• Stecken Sie die M8-Schrauben und die festen Bleche in die 4 Eckbohrungen.
• Richten Sie die M8-Schraube auf die Gewindeaussparung am unteren Sockel
des Außengeräts aus und schrauben Sie sie ein.
• Bevor Sie die Schraube anziehen, drehen Sie zuerst 1–2 Gewindegänge von
Hand ein, dann ziehen Sie die 4 Schrauben gleichmäßig mit dem Werkzeug an.
Das Drehmoment beträgt 12–14 Nm. (Maximal 14 Nm)
• Die Halterung für die Innenmontage muss in den Schaumstoff des Luftkanals
eingeschlossen werden.
• Befestigen Sie den Schaumstoff mit einem weiteren Kabelbinder an der
Montagehalterung.
Abbildung 11
Abbildung 12
Kabelbinder
Kabelbinder
Wohnwagendach
Luftleitungsanschluss Schaum
Netzkabel
Steuer-
platinen
Anschlussl-
eitung
xiertes Metallblech
Netzkabel
