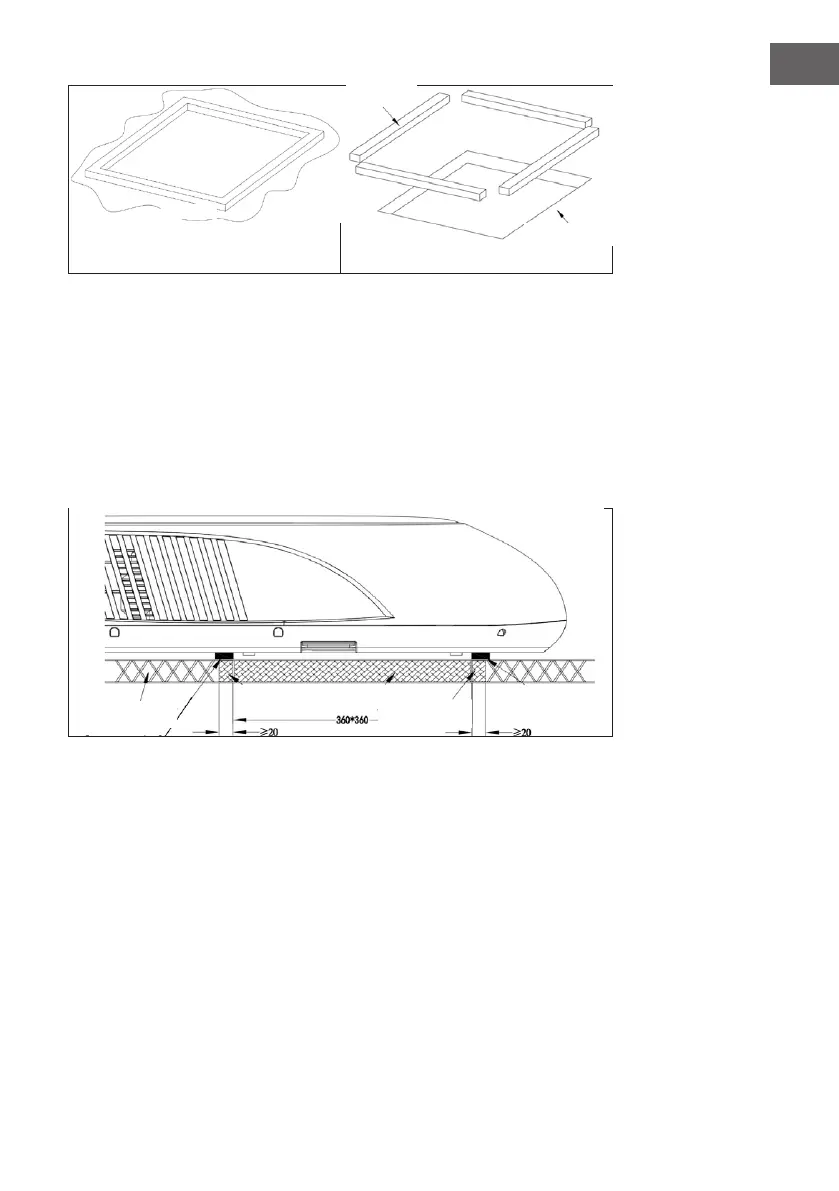

Figura 5
• El tamaño de los listones de madera debe ser de al menos 20 mm para
garantizar que puedan soportar la presión durante la instalación. Al mismo
tiempo, las molduras de madera también pueden impedir que el aire penetre
en la capa intermedia.
• Deben jarse bloques de madera adicionales cerca de los listones de madera
para soportar el peso de la unidad de aire acondicionado.
Nota: Reserve los oricios de los listones de madera para el cable de alimentación.
Figura 6
Instalación del aparato exterior
• Si es posible, la unidad exterior debe instalarse en el centro del tejado para
garantizar un ujo de aire uniforme.
• La posición de la unidad exterior debe corresponder al sentido de la marcha
del vehículo.
• La posición de instalación debe elegirse de modo que se eviten claraboyas,
chimeneas o posiciones de iluminación que puedan perjudicar el ujo de aire.
• La distancia mínima para la posición de la unidad exterior se muestra en la
Fig. 7, véase la medición comparativa de la posición del oricio.
• Asegúrese de que el techo esté limpio, seco y libre de grasa.
• Conrme la posición de la unidad exterior, haga un agujero (360 x 360 mm) en
el techo de la caravana y pegue las juntas de espuma alrededor del agujero
Cubierta del
tejado
Bloque de
madera
Listón de
madera
Bloque de madera Juntas de espuma para
Conductos de techo
Listón de
madera
Techo de
caravana
Listón de madera
