61
ES
Fije la espuma a la entrada de aire con
una brida para cables.

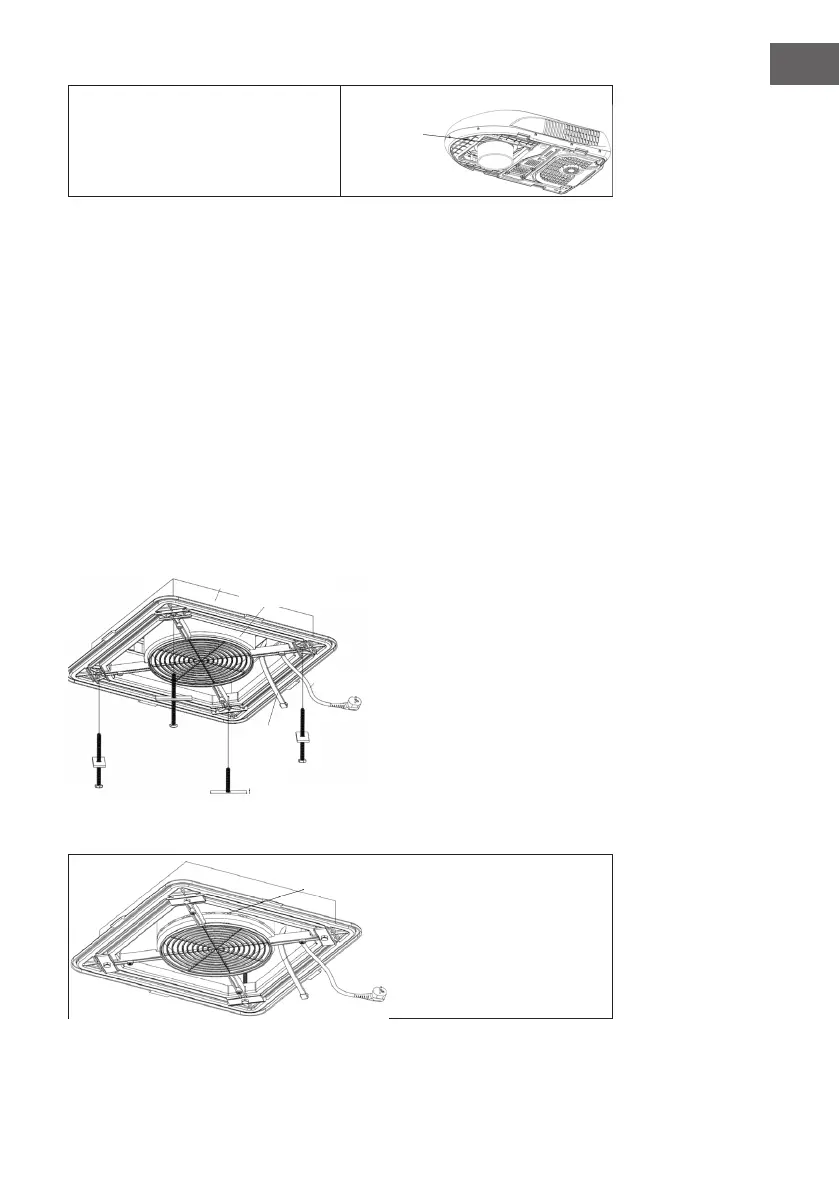

Figura 10
2. Soporte para instalación interior (Fig. 11, Fig. 12, Fig. 13)
• Coloque los tornillos M8 y las placas jas uno tras otro.
• Levante el soporte para la instalación en interiores y alinéelo con el aparato.
• Asegúrese de que los cuatro oricios para tornillos de la parte inferior de
la unidad exterior están alineados con los oricios del soporte de montaje
interior.
• Inserte los tornillos M8 y las placas jas en los 4 oricios de las esquinas.
• Alinee el tornillo M8 con el hueco roscado de la base inferior de la unidad
exterior y atorníllelo.
• Antes de apretar el tornillo, enrosque primero 1-2 vueltas a mano y, a
continuación, apriete los 4 tornillos uniformemente con la herramienta. El par
motor es de 12-14 Nm. (máximo 14 Nm)
• El soporte para la instalación interna debe estar encerrado en la espuma del
conducto de aire.
• Sujeta la espuma al soporte de montaje con otra brida para cables.
Figura 11
Figura 12
Bridas para
el cable
Techo de caravana
Bridas para el cable
Conexión del conducto de aire de espuma
Cable de alimentación
Cuadro de
control
Línea de
conexión
chapa ja
Cable de alimentación
