17
INSTRUCTIONS D’UTILISATION

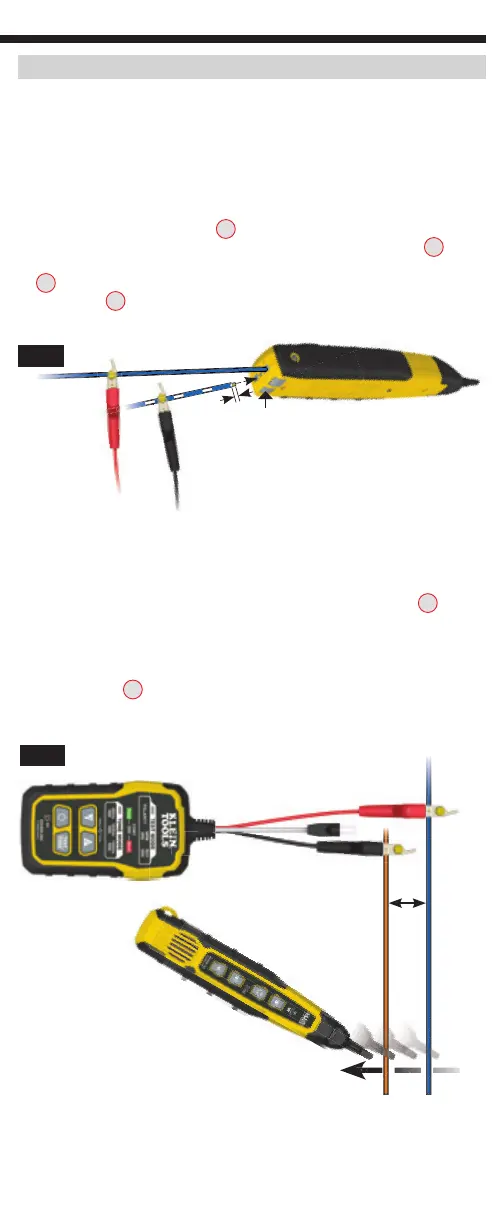

VÉRIFICATION DE LA PAIRE (FIG. 2)
1. Suivez les instructions du générateur de tonalité (Toner-ProVDV500-063
recommandé, vendu séparément) et connectez-le au câble à localiser.
2. À l’autre extrémité du câble, retirez environ 2mm (3/32po) de la gaine
extérieure de chacun des fils de la paire présumée.
3. Insérez le fil connecté à la pince de test positive du générateur de tonalité
dans la borne «+» (positive)
P12
, et le fil connecté à la pince de test
négative du générateur de tonalité dans la borne «-» (négative)
P11
.
Pour accéder aux bornes, appuyez sur leur bouton de libération respectif
P13
, insérez le(s) fil(s) et relâchez les boutons (FIG. 2). L’indicateur de
vérification
P14
s’allume lorsque la bonne paire est insérée.
LOCALISATION DE FIL NON-APPARIÉ (FIG. 3)
1. Suivez les instructions du générateur de tonalité (Toner-ProVDV500-063
recommandé, vendu séparément) et connectez-le aux fils à localiser.
Allumez le Probe-Pro en appuyant sur le bouton marche/arrêt
P5
.
2. À l’extrémité du câble, écartez les fils d’au moins 51mm (2po) l’un de
l’autre, si possible.
3. Balayez les fils de la paire à l’aide du Probe-Pro. Déplacez le bout
du Probe-Pro
P1
lentement entre les fils. Le volume du Probe-Pro
augmente à l’approche du bon fil.
FIG. 2
FIG. 3
2"
(51 mm)
VDV500-063
(se vende por separado)
2mm
(3/32po)
Appuyez sur
les boutons
