13

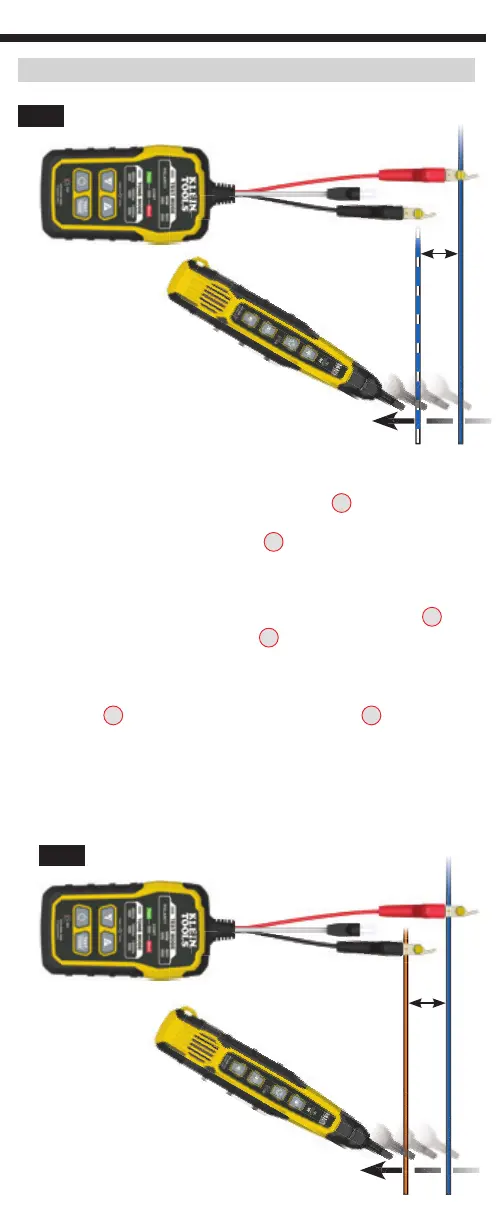

TRAZADO DE ALAMBRES SIN PAR (FIG. 2)
1. Conecte el cordón de prueba ABN rojo del Toner-Pro
T14
al alambre que va a
trazarse.
2. Conecte el cordón de prueba ABN negro
T14
al otro alambre del cable, pero
preferiblemente no en el mismo par (conecte a tierra de ser posible). Al trazar
un cable blindado, conecte el cordón de prueba ABN rojo al blindaje exterior y
luego el cordón de prueba ABN negro al conductor central o a tierra.
3. Encienda el Toner-Pro presionando el botón de encendido y apagado
T9
.
4. Revise el indicador CONT (continuidad)
T4
. Si está iluminado de color verde,
entonces puede continuar.
5. Encienda el Probe-Pro (se vende por separado).
6. Seleccione la configuración de tono preferida utilizando el botón de aumento del
modo Tono
T8
o el botón dedisminución del modo Tono
T7
.
7. De ser posible, cree en el extremo del cable una separación de 2" (51mm) entre
los alambres.
8. Utilice el Probe-Pro (se vende por separado) para escanear los pares de
alambres del cable. Mueva la punta del Probe-Pro lentamente a lo largo de
los alambres. El volumen del Probe-Pro aumentará a medida que se acerca al
alambre con tono.
2"
(51 mm)
FIG. 1
FIG. 2
2"
(51 mm)
VDV500-123
(se vende por separado)
INSTRUCCIONES DE FUNCIONAMIENTO
VDV500-123
(se vende por separado)
