21

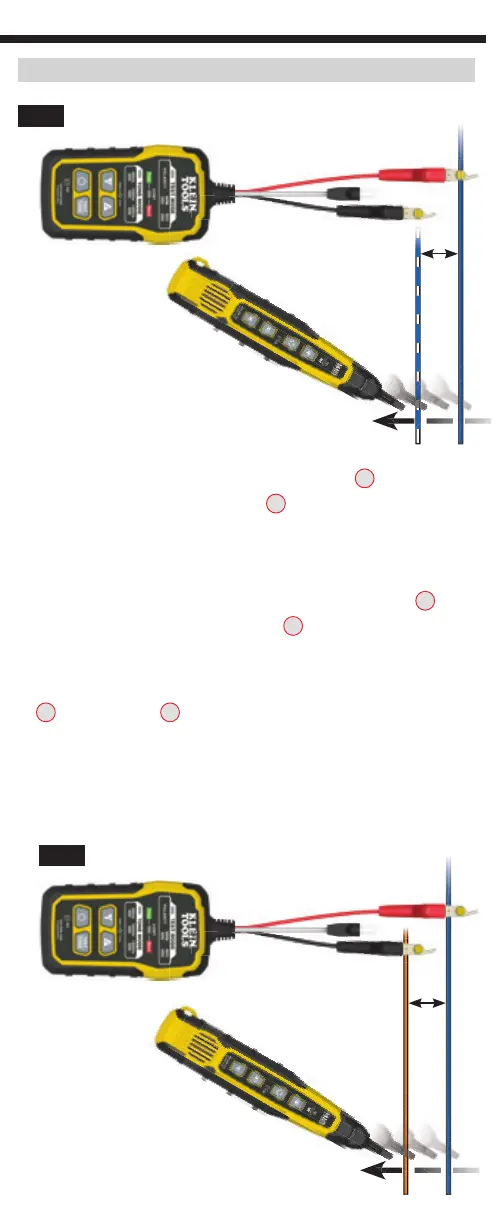

LOCALISATION DE FIL NON-APPARIÉ (FIG. 2)
1. Connectez la pinceABN de test rouge du Toner-Pro
T14
au fil à localiser.
2. Connectez la pinceABN de test noire
T14
à un autre fil du câble, de
préférence pas dans la même paire (connectez à la terre si possible).
Lorsque vous localisez un câble blindé, connectez la pinceABN de test
rouge au blindage et la pinceABN de test noire au conducteur central ou
à la terre.
3. Allumez le Toner-Pro en appuyant sur le bouton marche/arrêt
T9
.
4. Observez l’indicateur CONT (continuité)
T4
. S’il est vert, vous pouvez
continuer.
5. Allumez le Probe-Pro (vendu séparément).
6. Sélectionnez la tonalité de votre choix à l’aide des boutons d’augmentation
T8
ou de diminution
T7
de la tonalité.
7. À l’extrémité du câble, écartez les fils d’au moins 51mm (2po) l’un de
l’autre, si possible.
8. Balayez les fils de la paire à l’aide du Probe-Pro (vendu séparément).
Déplacez le bout du Probe-Pro lentement entre les fils. Le volume du
Probe-Pro augmente à l’approche du bon fil.
INSTRUCTIONS D’UTILISATION
FIG. 2
51 mm
2"
VDV500-123
(vendu séparément)
FIG. 1
VDV500-123
(vendu séparément)
51 mm
2"
