INSTALAÇÃO DO SISTEMA
Base de controle
O sistema iFi é fornecido com cinco adaptadores que permitem que
diferentes modelos de iPods funcionem com a base de controle. Cada
ada
ptador é marcado para identificar o “tamanho” do iPod ao qual é
destinado. Dependendo de quando o iPod foi fabricado, o modelo
pode não corresponder ao tamanho especificado na parte inferior dos
adaptadores. As ilustrações abaixo ajudarão a escolher o encarte
apropriado para o seu modelo específico de iPod.
Selecione o adaptador apropriado para seu iPod e insira-o na parte
superior da base até que esteja firmemente encaixado, com a ranhura
centrada sobre o conector de encaixe de vários pinos.
Agora será possível encaixar com facilidade e firmeza o iPod na parte
superior da base, sendo que o conector de vários pinos situado na
base da ranhura se encaixará no soquete situado ao longo da extrem-
idade inferior do iPod. Há uma ligeira flexão na base do iFi para aliviar
a pressão no conector quando o iPod é inserido. Para evitar danos,
não aplique força excessiva ao inserir o iPod.
Todas as funções do iPod estarão disponíveis quando estiver na
base do iFi.
Conexões básicas do sistema
A base de controle e as duas caixas acústicas satélite conectam-se ao
amplificador na parte traseira do subwoofer, o qual alimenta todo
o sistema.
• Desligue a chave liga/desliga situada no painel traseiro do sub-
woofer e retire o cabo de alimentação de CA da tomada.
• A base de controle tem um cabo fixo. Conecte a extremidade
desse cabo à tomada correspondente no subwoofer.
• Use os cabos para caixas acústicas com condutor duplo forneci-
dos para conectar as caixas acústicas satélite aos terminais de
saída situados no painel traseiro do subwoofer. Siga as instruções
com atenção para garantir o funcionamento correto. Solte as
porcas nos terminais de conexão das caixas acústicas até expor
completamente os orifícios nos pinos de metal. Para cada
condutor, insira a extremidade exposta do cabo através de um dos
orifícios do terminal de conexão e aperte a porca do terminal com
os dedos contra o cabo. Nenhum fio do cabo deve tocar simul-
taneamente nos terminais de conexão preto e vermelho
adjacentes, pois isso pode causar mau funcionamento ou dano ao
amplificador. Certifique-se de que o cabo condutor conectado ao
terminal preto (negativo) de cada caixa acústica satélite esteja
conectado ao conector com mola preto correspondente no painel
do subwoofer e que o terminal vermelho (positivo) de cada caixa
acústica satélite esteja conectado ao conector com mola vermelho
correspondente no painel do subwoofer
. A inversão dessas
conexões (preto a vermelho e vermelho a preto) reduzirá a
reprodução de graves e prejudicará a qualidade geral do som. A
linha pontilhada no cabo de cada caixa acústica ajudará a fazer
a conexão correta.
• Conecte a extremidade fêmea do cabo de alimentação no soquete
correspondente no subwoofer e a extremidade macho em uma
tomada de CA de parede.
• As caixas acústicas podem ser usadas com ou sem as grades. As
grades são mantidas no lugar por retentores magnéticos.
Para retirar a g
rade, puxe-a para frente. Para reinstalá-la, alinhe
suas bordas com o painel frontal da caixa acústica para que se
encaixe no lugar
.

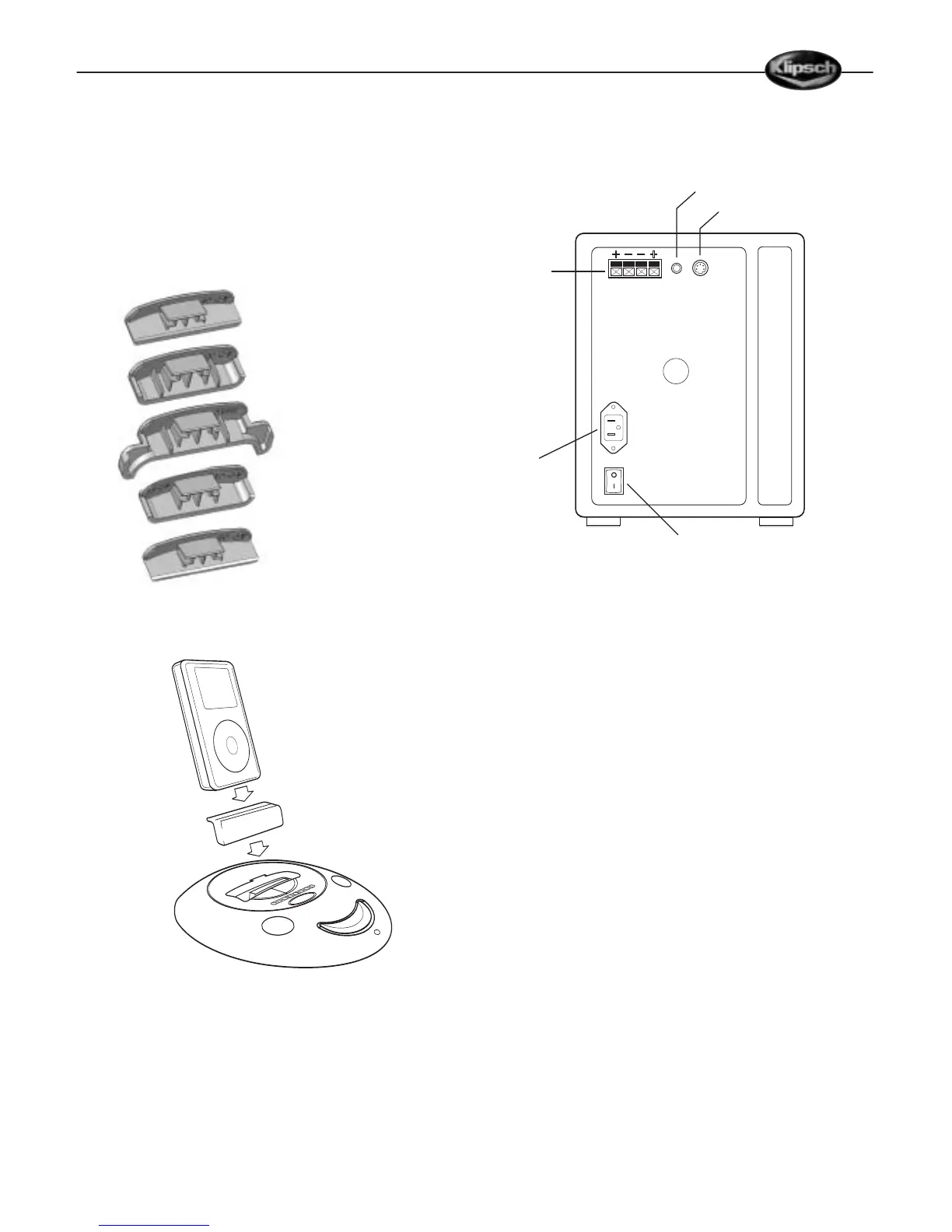

40GB
40GB
Touch Wheel, 40GB Click Wheel
40GB Photo, 60GB Photo
20GB
20GB Touch Wheel
MINI
iPod Mini de primeira e segunda gerações
10GB/15GB
10GB
Touch Wheel, 15GB Touch Wheel
20GB Click Wheel, 30GB Photo
30GB
30GB Touch Wheel
ENTRAD
A DE LINHA
CONEXÃO D
A BASE
CHAVE LIGA/DESLIGA
ENTRADA DE
ALIMENTAÇÃO
(CA)
SAÍDAS DAS
CAIXAS
A
CÚSTICAS
