Wyszukaną odpowiednią grupę (U/I lub P/Q/S) średnich maksimum lub średnich minimum można kasować
pojedynczo.
Każda grupa musi być kasowana indywidualnie. Jeśli urządzenie jest zablokowane, opcja kasowania jest
niemożliwa.
2.4 Pełne spektrum wartości P/Q/PF i podstawowa harmoniczna
wartości Pfh/Qfh/cosφ
Standardowo moce czynne i bierne (a więc i współczynnik mocy) oceniane są z pełnego spektrum harmonicznych zarówno
napięcia jak i prądu.
Czasami (na przykład dla sprawdzenia układu kompensacji), dobrze jest widzieć też podstawową harmoniczną tych
wielkości. Takie wartości są oznaczane Pfh, Qfh, cosφ.
Jak widać powyżej w oknie nawigacji można poruszać się z pełnego spektrum danego parametru i dalej w prawo do
podstawowej harmonicznej tego parametru i na odwrót używając przycisku . Aby odróżnić te wartości, symbol H jest
wyświetlany dla wartości podstawowej harmonicznej parametru.
Wyjątek: Tylko rzeczywiste wartości dla podstawowej harmonicznej współczynnika mocy – czyli cosφ - są oceniane (nie są
dostępne wartości średnie). Dodatkowo ta wartość podstawowej harmonicznej współczynnika mocy może być wyrażona nie
tylko jako cosφ, ale także jako tgφ, lub kąt φ, w zależności od ustawienia parametru P09.
2.5 Format podstawowej harmonicznej współczynnika mocy cosφ /
tgφ / φ
Wartość podstawowej harmonicznej współczynnika mocy może być wyrażona nie tylko jako cosφ, ale także jako tgφ, lub kąt
φ, w zależności od ustawienia parametru P09. Dla pomiaru czterokwadrantowego, współczynnikowi mocy dla składowej
podstawowej harmonicznej towarzyszą dwa atrybuty:
• Znak (+ lub -), który wskazuje na kierunek przepływu mocy czynnej,
• Symbol ( lub ), który wskazuje na charakter współczynnika mocy.

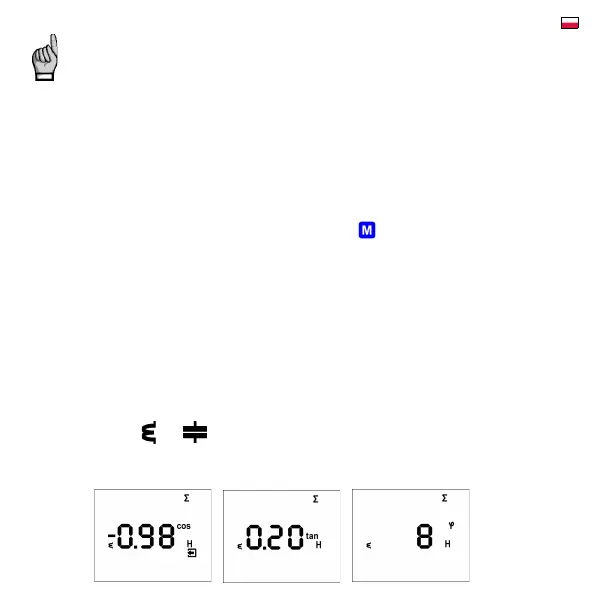

Na poniższych rysunkach są prezentowane przykłady trójfazowej podstawowej harmonicznej współczynnika mocy:
