• Lewy rysunek: Σcos φ = 0,98 indukcyjny (symbol dławika wyświetlany). Ponadto trójfazowa moc
czynna jest ujemna, dlatego wartość poprzedzona jest znakiem minus (a także symbol jest
wyświetlany)
• Rysunek w środku: Σtan φ = 0,20 indukcyjny. Moc czynna trójfazowa jest dodatnia
• Prawy rysunek: Σφ = 8 stopni indukcyjny. Moc czynna trójfazowa jest dodatnia.

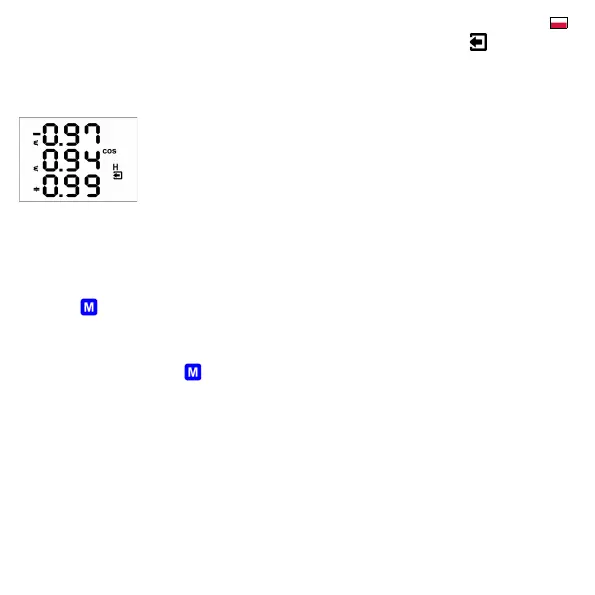

Na rysunku z lewej strony, przykład z cos φ w każdej fazie:
• cos φ 1= 0,97 indukcyjny, moc czynna fazy L1 obecnie ujemna (ponieważ
wyświetlany znak minus)
• cos φ 2 = 0,94 indukcyjny, moc czynna fazy L2 obecnie dodatnia
• cos φ3 = 0,99 pojemnościowy, moc czynna fazy L3 obecnie dodatnia
2.6 THD i składowe harmoniczne
Możesz sprawdzić rzeczywiste wartości THD dla obu parametrów, napięcia i prądu oraz składowe harmoniczne w
odpowiednich rzędach (patrz Nawigacja po gałęzi danych pomiarowych).
Po przejściu do jednego z rzędów, wartości THD wszystkich mierzonych faz są wyświetlane domyślnie. Symbole THD - V -
LN lub THD - A wskazują odpowiednio na THD napięcia fazowego lub THD prądu.
Z przyciskiem można przełączyć się na składowe harmoniczne. Pojawienie się symbolu H, wskazuje składowe
harmoniczne (napięcia lub prądu). Symbol %, oznacza, że wartości są wyrażone w procentach podstawowej harmonicznej.
Numer harmonicznej cyklicznie pulsuje na środkowej linii wyświetlacza – na przykład ciąg znaków H03 oznacza 3-cią
harmoniczną.
Poprzez kolejne naciskanie przycisku możemy sprawdzić kolejne harmoniczne. Mimo, że miernik ocenia wszystkie
składowe harmoniczne do 40 rzędu, to tylko te składowe nieparzyste do 25 rzędu można zobaczyć na wyświetlaczu (pełne
spektrum harmonicznych jest dostępne tylko na PC za pośrednictwem interfejsu komunikacyjnego).
2.7 Licznik energii
Licznik energii elektrycznej obejmuje dane energii trójfazowej i maksymalną wartość trójfazowej mocy czynnej. W zależności
od ustawień parametru P08, możemy wybrać dwa tryby wyświetlania energii elektrycznej.
• Tryb „4E+MD” (domyślny)
• Tryb „8E”
2.7.1. Tryb wyświetlania „4E+MD”
W tym trybie, pierwsze cztery okna zawierają energię trójfazową w czterech ćwiartkach:
