naciskaj przycisk . Podobnie jeśli jest zbyt ciemny z wciśniętym przyciskiem naciskaj przycisk . Następnie
zwolnij przyciski a kontrast zostanie zapamiętany.
2.12 Wejścia i wyjścia cyfrowe
Instrumenty mogą być opcjonalnie wyposażone w kombinację wejść i wyjść. Podsumowanie możliwych wariantów i
przykładów podłączenia na końcu niniejszej instrukcji.
Następujące wejścia i wyjścia są dostępne:
• Dwa wyjścia cyfrowe – przekaźniki (elektromechaniczne, „R“) lub półprzewodnikowe (solid-state,
„I“),oznaczone jako ROx / DOx (x = numer wyjścia)
• Jedno wejście cyfrowe, DIx

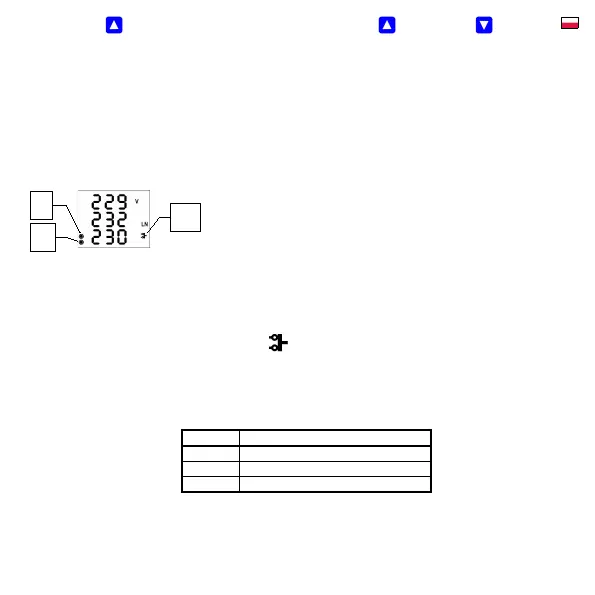

Ponadto, wszystkie modele mierników posiadają dwie sygnalizacje świetlne
alarmów A1 i A2 dla wskazania różnych stanów. Funkcje tych sygnalizacji
świetlnych może być ustawiana w taki sam sposób jak dla standardowych wyjść
cyfrowych.
Działania wyjść mogą być zaprogramowane w zależności od wymagań:
• Wyjście impulsowe do transmisji licznika energii elektrycznej
• Wyjście standardowe na przykład jako dwupozycyjny kontroler lub zdefiniowany wskaźnik stanu
• Wyjście zdalnie sterowane (poprzez zewnętrzną aplikację za pomocą wyjścia komunikacyjnego)
Stan wejścia cyfrowego DI1 jest oznaczony symbolem i może być używany do kontroli stanu poprzez wyjście
komunikacyjne.
2.12.1 Wejścia i wyjścia podłączenie
Cyfrowe wejścia i wyjścia są połączone zaciskami na tylnej płycie przyrządu zgodnie z poniższą tabelą.
Wejścia i wyjścia - podłączenie
Nr. pinu sygnal
15, 16 O1A, O1B … cyfrowe wyjście DO1/RO1
17, 18 O2A, O2B … cyfrowe wyjście DO2/RO2
19, 20 I1A, I1B …... cyfrowe wejście DI1
Wszystkie wejścia i wyjścia cyfrowe są izolowane nie tylko od obwodów wewnętrznych, ale także wzajemnie. Podłączone
wielkości sygnałów muszą odpowiadać technicznej specyfikacji I/O. Polaryzacja sygnałów jest dowolna.
Maksymalny przekrój przewodów przyłączeniowych to 2.5 mm
2
.
