2.12.2 Konfiguracja wyjść
Funkcję wyjść DO1/2 (RO1/2) można sprawdzić grupie parametrów P11. Możliwe opcje konfiguracji wyjść:
• - - - ... wyjście DO1/2 (RO1/2) są włączone
• - 0 - ... wyjście DO1/2 (RO1/2) są ustawione na tryb wyjścia standardowy (szczegółowa konfiguracja
dostępna przy pomocy programu ENVIS tylko poprzez wyjście komunikacyjne)
• n n n ... the output DO1/2 (RO1/2) wyjścia DO1 i DO2 są ustawione na tryb wyjścia impulsowego z nnn
impulsów/kWh, kontrolna energia jest ΣEP+ (brak symbolu na wyświetlaczu). Inne opcje energii kontrolnej
według symbolu:
• - … ΣEP-
• … ΣEQL
• … ΣEQC
Na przykład:

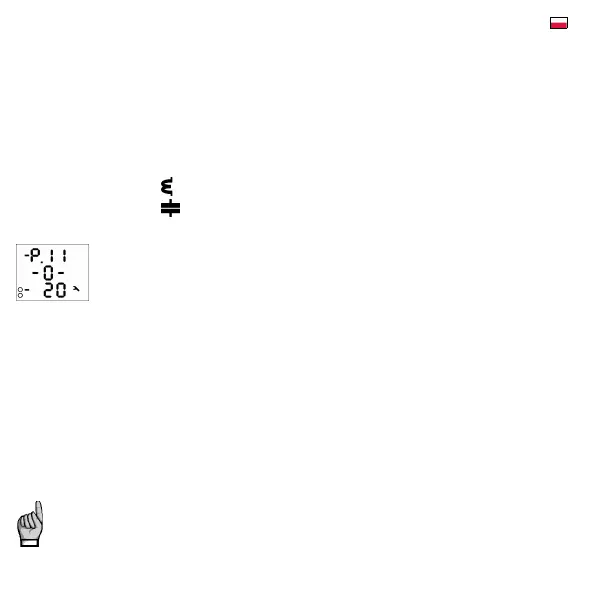

Wyjście DO1 (RO1) jest ustawione na tryb standardowego wyjścia (detale ustawiane za pomocą
wyjścia komunikacyjnego)
Wyjście DO2 (RO2) jest ustawione na tryb wyjścia impulsowego, 20 impulsów/kWh dla energii ΣEP-
Standardowa funkcja wyjść może być używana tylko w miernikach wyposażonych w wyjście komunikacyjne – można ich stan
zmieniać tylko programem ENVIS poprzez komputer PC (patrz instrukcja programu ENVIS). Funkcja wyjść impulsowych
może y ustawiona z panelu instrumentu.
Konfiguracja sygnalizacji alarmowej A1, A2 nie jest wyświetlana, jest dostępna tylko za pośrednictwem wyjścia
komunikacyjnego. Można jedynie sprawdzić, czy konfiguracja jest taka sama jak konfiguracja odpowiednich wyjść DO1/2
(RO1/2). Jeżeli którakolwiek z sygnalizacji świetlnych A1, A2 jest ustawiona, symbol sygnalizacji pojawia się na wyświetlaczu.
Pozostają ukryte gdy funkcja sygnalizacji świetlnej jest wyłączona.
2.12.3 Tryb wyjścia impulsowego
Każde z wyjść cyfrowych i sygnalizację alarmową można ustawić jako transmisję licznika energii elektrycznej. Częstotliwość
generowanych impulsów może być wybrana w zależności od mierzonej wartości energii elektrycznej.
Można ustawić tryb wyjścia impulsowego nie tylko dla wyjść typu DO („I“, półprzewodnikowe) ale także dla wyjść
typu RO („R“, przekaźnikowe). Ale uwaga na żywotność przekaźników elektromagnetycznych, mają one
ograniczoną liczbę łączeń.
