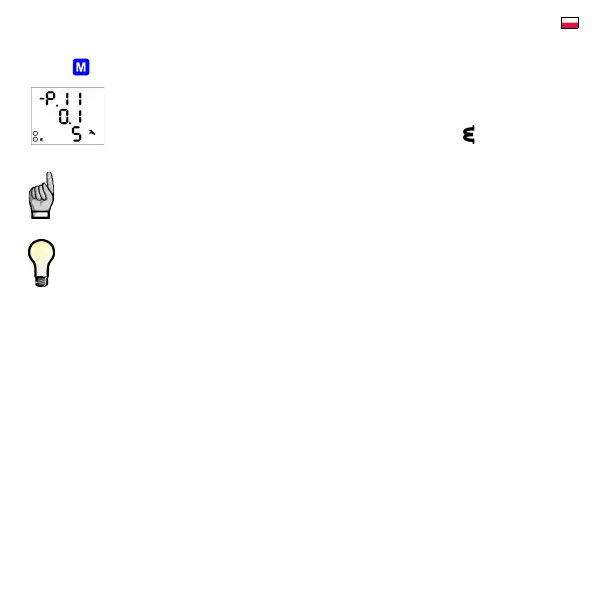

Wyjścia DO1/2 (RO1/2) mogą być ustawione na tryb wyjścia impulsowego zarówno z panelu miernika jak i zdalnie przy
pomocy wyjścia komunikacyjnego. Instrukcja programowania dostępna jest w grupie parametrów P11. Po otwarciu
edycji, ustaw edytowany parametr (zakres 0,001- 999) za pomocą strzałek, a następnie wybierz żądaną energię za pomocą
przycisku .
Na przykład:
Wyjście DO1 (RO1): 0,1 impuls / kWh = 1 impuls / 10kWh energii ΣEP+ (brak symbolu)
Wyjście DO2 (RO2): 5 impulsów/kvarh energii ΣEQL (wyświetlany symbol ).
Przez ustawienie dowolnego wyjścia DO1/2 (RO1/2) z panelu miernika odpowiednia sygnalizacja świetlna A1/A2
jest także automatycznie ustawiana. Następnie aktywując wyjście DO1/2 (RO1/2) można sprawdzić sygnalizację
świetlną A1/A2 na wyświetlaczu miernika. Oddzielne ustawienie sygnalizacji świetlnej jest dostępne tylko z
programu ENVIS za pomocą wyjścia komunikacyjnego. Jeżeli którakolwiek z sygnalizacji świetlnej jest różna od
odpowiedniego wyjścia DO1/2 (RO1/2) pojawi się symbol ▲poprzedzający odpowiednie ustawienia.
Nawet jeśli urządzenie nie jest wyposażone w wyjścia cyfrowe, i jakiekolwiek wyjście komunikacyjne można
ustawić funkcję impulsową dla sygnalizacji świetlnej A1/A2 ustawiając wyjścia DO1/2 (RO1/2).
Po ustawieniu trybu funkcji impulsowej, co 200 milisekund miernik wykonuje ocenę mierzonej energii elektrycznej. Jeśli
przyrost zapisanej energii elektrycznej jest większy lub równy energii na jeden impuls, przyrząd będzie wysyłał jeden lub dwa
impulsy. Oznacza to, że płynność transmisji impulsów wynosi +/- 200 milisekund.
Cykl pracy impulsowej wynosi 50/50 ms (zgodnie z tak zwaną definicją wyjścia SO), maksymalna częstotliwość to 10
impulsów na sekundę.
2.13 Interfejs komunikacyjny
Monitorowanie aktualnie mierzonych wartości oraz konfiguracja urządzenia może odbywać się zdalnie za pomocą
podłączonego komputera do wyjścia komunikacyjnego miernika. Taka operacja pozwala korzystać ze wszystkich opcji
konfiguracji urządzenia, także tych które są niedostępne z panelu urządzenia.
Kolejne rozdziały opisują łącza komunikacyjne miernika, tylko z punktu widzenia sprzętu. Szczegółowy opis programu ENVIS
można znaleźć w instrukcji oprogramowania.
2.13.1 Interfejs RS485 (COM)
Połączenie jest izolowane od innych obwodów instrumentu. Użyć zacisków A+ (nr 28/31), B- (29/32) i G (30/33) -
alternatywna numeracja obowiązuje dla modeli z dwoma interfejsami komunikacyjnymi. Jeżeli oba są typu RS-485, drugie
ogniwo (COM2) oznaczone jest A+2 (nr 31), B-2 (32) i G2 (33).
