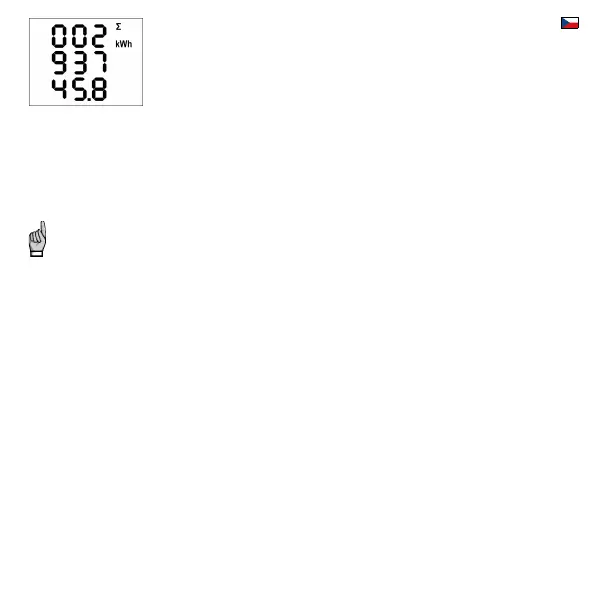

Každá z hodnot je zobrazena přes všechny 3 řádky a to 8 cifer před a 1 za desetinnou
tečkou. Na příkladu vlevo je ΣEP+ = 293745,8 kWh.
Stav elektroměru reprezentuje energii registrovanou od posledního vynulování. Energie lze
vynulovat tak, že zobrazíte libovolnou z nich a pak provedete stejnou operaci jako při
nulování maximálních/minimálních průměrných hodnot. Všechny energie se vynulují
současně a začnou čítat znovu od nuly.
V pátém sloupci pak je :
• ΣMD … maximum průměrného třífázového činného výkonu, označeného symboly Σ - kW - ▲a pruhem nad
hodnotou
Hodnota obsahuje maximum dosažené od posledního vynulování. Způsob průměrování a délku průměrovacího okna lze
nastavit nezávisle na nastavení zpracování standardních průměrných hodnot popsaných výše.
Hodnotu lze vynulovat nezávisle na nulování energií.
Pokud je přístroj uzamčen, nulování nelze provést..
Pokud je přístroj vybaven komunikační linkou, lze nulování provést i dálkově.
2.7.2 Formát zobrazení “8E”
Při tomto nastavení se se zobrazí energie registrované podle znaménka okamžitého trojfázového činného výkonu (ΣP),
nazývané někdy jako „6-kvadrantní“ režim (tento formát může být vhodný například pro kontrolu funkce obnovitelných zdrojů
energie) :
• ΣEP+ … třífázová činná energie spotřebovaná (import), označená Σ - kWh (či MWh či kMWh = GWh)
• ΣEP- … třífázová činná energie dodaná (export), označená Σ - kWh a předřazeným znam. ―
• ΣEQL+ … třífázová jalová energie induktivní, zaznamenaná při kladné hodnotě ΣEP (při importu); označená
Σ - kVArh – L
• ΣEQL- … třífázová jalová energie induktivní, zaznamenaná při záporné hodnotě ΣEP (při exportu); označená
Σ - kVArh – L a předřazeným znaménkem ―
• ΣEQC+ … třífázová jalová energie kapacitní, zaznamenaná při kladné hodnotě ΣEP; označená Σ - kVArh –
C
• ΣEQC- … třífázová jalová energie kapacitní, zaznamenaná při záporné hodnotě ΣEP; označená Σ - kVArh –
C a předřazeným znaménkem ―
Dále je možné sledovat i zdánlivé energie ve VAh :
• ΣES+ … třífázová zdánlivá energie, zaznamenaná při kladné hodnotě ΣEP; označená Σ - kVAh
• ΣES- … třífázová zdánlivá energie, zaznamenaná při záporné hodnotě ΣEP; označená Σ - kVAh a
předřazeným znaménkem ―
