Maximum průměrného třífázového činného výkonu ΣMD se v tomto formátu nezobrazuje.

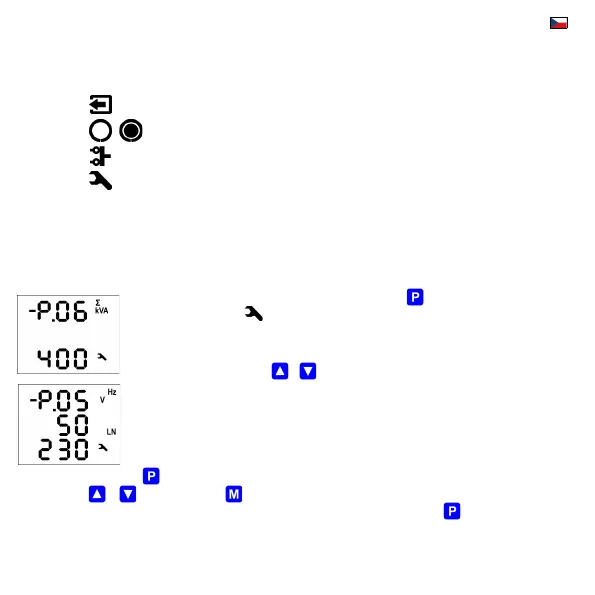

2.8 Stavové symboly
Vedle měřených veličin indikuje přístroj pomocí vyhrazených symbolů I následující stavy :
• …........ export třífázového činného výkonu. Zobrazí se vždy, pokud je hodnota veličiny ΣP záporná.
• / … alarmové signálky A1(horní) a A2 (dolní), vypnuto/zapnuto. Viz nastavení výstupů dále.
• …......... aktivní stav digitálního vstupu I1
• …......... indikátor zobrazení parametrů přístroje
2.9 Parametry přístroje
Pro správnou funkci v konkrétních podmínkách musí být přístroj řádně nastaven. Nastavení přístroje je určeno tzv. parametry,
mezi které patří například typ připojeného napětí [ přímé měření nebo přes přístrojové transformátory napětí ( PTN ) a převod
těchto PTN, způsob připojení napětí a proudů (hvězda, trojúhelník ,Aron atd.), převod přístrojových transformátorů proudu
( PTP ) atd. Přehled základních parametrů je uveden v tabulce níže.
Pokud chcete parametry prohlížet či měnit, stiskněte tlačítko . Zobrazí se výchozí skupina
parametrů 01 a symbol , indikující, že zobrazené informace se týkají nastavení přístroje.
Parametry jsou uspořádané ve skupinách, číslovaných od 00 nahoru. Číslo skupiny parametrů
se zobrazí v prvním řádku ve formátu - P. n n (s předřazenou pomlčkou). Mezi skupinami
parametrů lze listovat tlačítky a .
Pokud je ve skupině pouze jeden parametr, jeho hodnota se zobrazí ve spodním řádku, jak je
vidět na prvním příkladě vlevo (nominální výkon 400 kVA).
Pokud skupina obsahuje parametry dva, obvykle se první z nich zobrazí ve druhém a druhý
parametr ve třetím řádku (nominální frekvence 50 Hz a nom. napětí 230 V).
Pokud chcete editovat některý parametr, nalistujte jeho skupinu. Pak stiskněte a podržte tlačítko
, dokud se hodnota parametru nerozbliká. Nyní tlačítko uvolněte a nastavte požadovanou
hodnotu tlačítky a , případně tlačítkem u některých z parametrů. Přitom lze použít i funkci automatického
zvyšování/snižování (autorepeat) podržením některého z tlačítek typu “šipka”. Nakonec stiskněte a nastavená hodnota
se uloží do paměti přístroje.
