37
INSTRUCTIONS POUR L’INSTALLATION

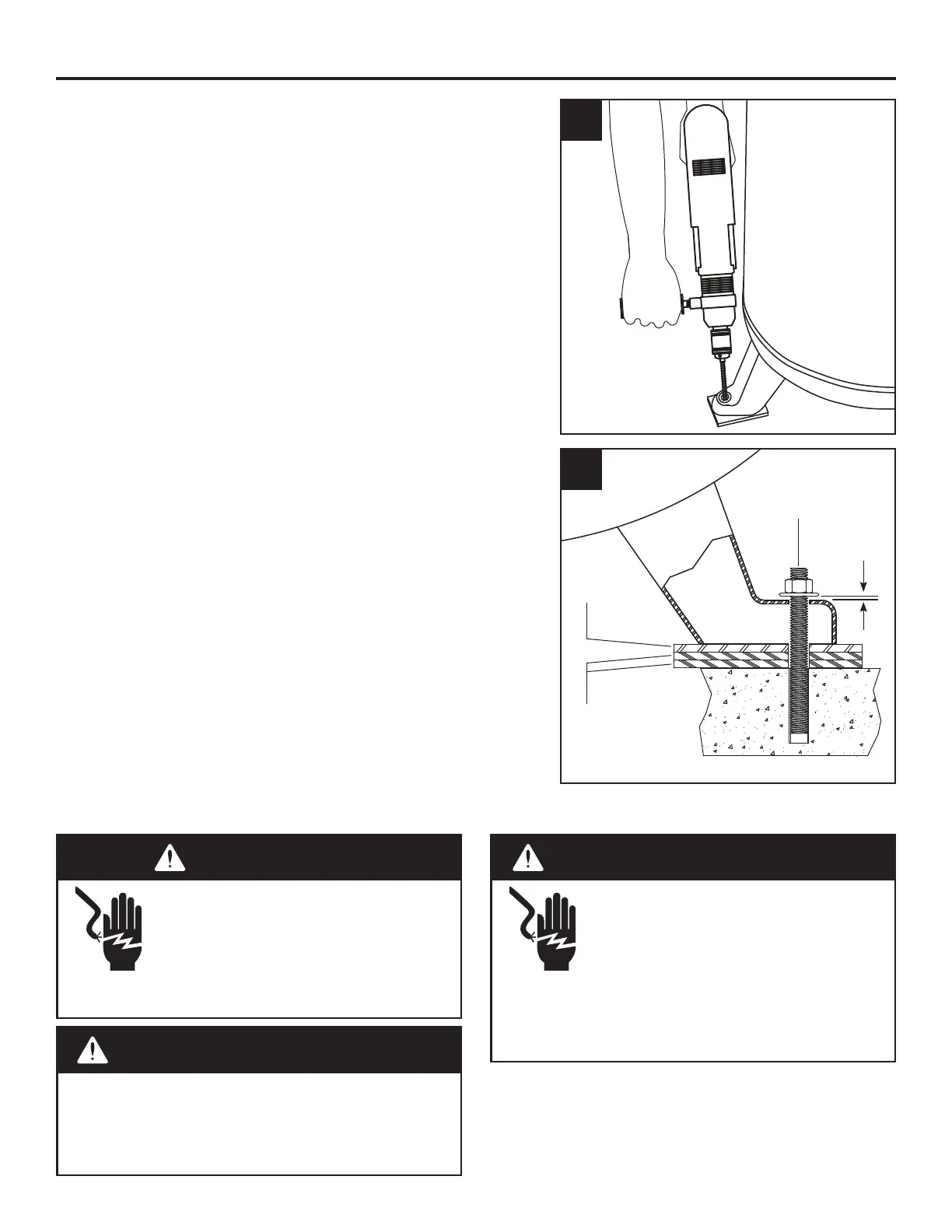

3. Insérez les boulons de montage. Fixez l’appareil
à l’aide des chevilles d’ancrage de 3/8 po x 5 po.
Insérez l’écrou et la rondelle sur le boulon. Vissez
l’écrou sur le boulon jusqu’à ce que leurs surfaces
supérieures soient à égalité. À l’aide d’un marteau,
frappez le boulon jusqu’à ce que l’écrou et la rondelle
aient atteint le pied du compresseur.
À l’aide d’une clé à cliquet et d’une douille de
9/16 po, serrez l’écrou jusqu’à ce que la cheville
soit bien installée (reportez-vous aux instructions
relatives au couple de serrage nécessaire pour le
type de boulon utilisé). Desserrez l’écrou an de
laisser un jeu de 1,60 mm (1/16 po) qui permettra
de soulager la tension pendant le fonctionnement
de l’appareil.
INSTALLATION ÉLECTRIQUE
Risque de choc électrique.
Les moteurs qui ne sont pas
correctement mis à la terre
présentent des risques de chocs.
Assurez-vous que l’équipement
est correctement mis à la terre.
DANGER
AVERTISSEMENT
Risques de blessures ou de dommages
matériels. Un câblage inadéquat entraînera
une surchauffe, un court-circuit et des
dommages causés par le feu.
AVERTISSEMENT
Risque de choc électrique.
Conez le câblage à un
électricien qualié qui connaît
les commandes des moteurs
industriels. L’installation
de l’appareil doit se faire
conformément à tous les codes
locaux et nationaux.
3
1,60 mm
(1/16 po)
Cheville
d’ancrage pour
béton
Plaque
en métal
Coussinet en
caoutchouc
2
