INSTRUCTIONS POUR L’INSTALLATION
2. Après avoir retiré le couvercle, familiarisez-vous avec le pressostat.
3. Retirez la vis de mise à la terre. Fixez le réducteur de tension au pressostat. NE serrez pas le
réducteur de tension sur le cordon d’alimentation avant que le câblage soit terminé. Faites passer
les fils dénudés (noir, blanc, dénudé/vert) à travers le réducteur de tension.
Raccordez d’abord le l de mise à la terre dénudé/vert à la vis de mise à la terre situées dans le
corps du pressostat.
Repérez les bornes du pressostat qui portent la mention « Line » (ligne). Insérez les ls
conducteurs et serrez les vis des bornes.

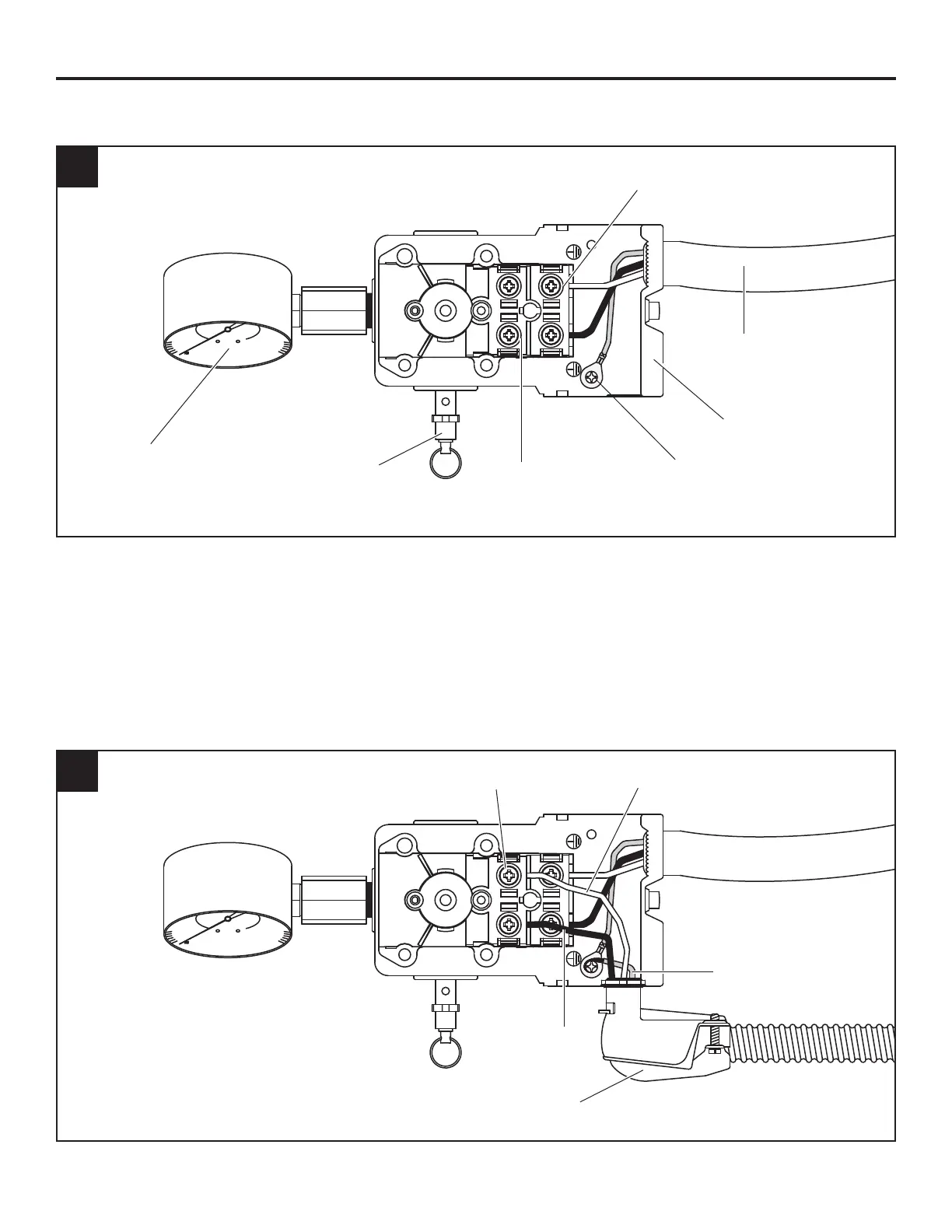

2
Soupape de
sûreté ASME
Cordon d’alimentation
du moteur
Borne de ligne
Vis de mise à
la terre
Réducteur de
tension du
cordon du moteur
Borne du moteur
Manomètre du
réservoir
3
Réducteur de
tension du cordon
d’alimentation
Fil conducteur
noir
Fil de mise à la
terre dénudé/vert
Fil conducteur blanc
Vis de la borne
