INSTRUCCIONES DE INSTALACIÓN

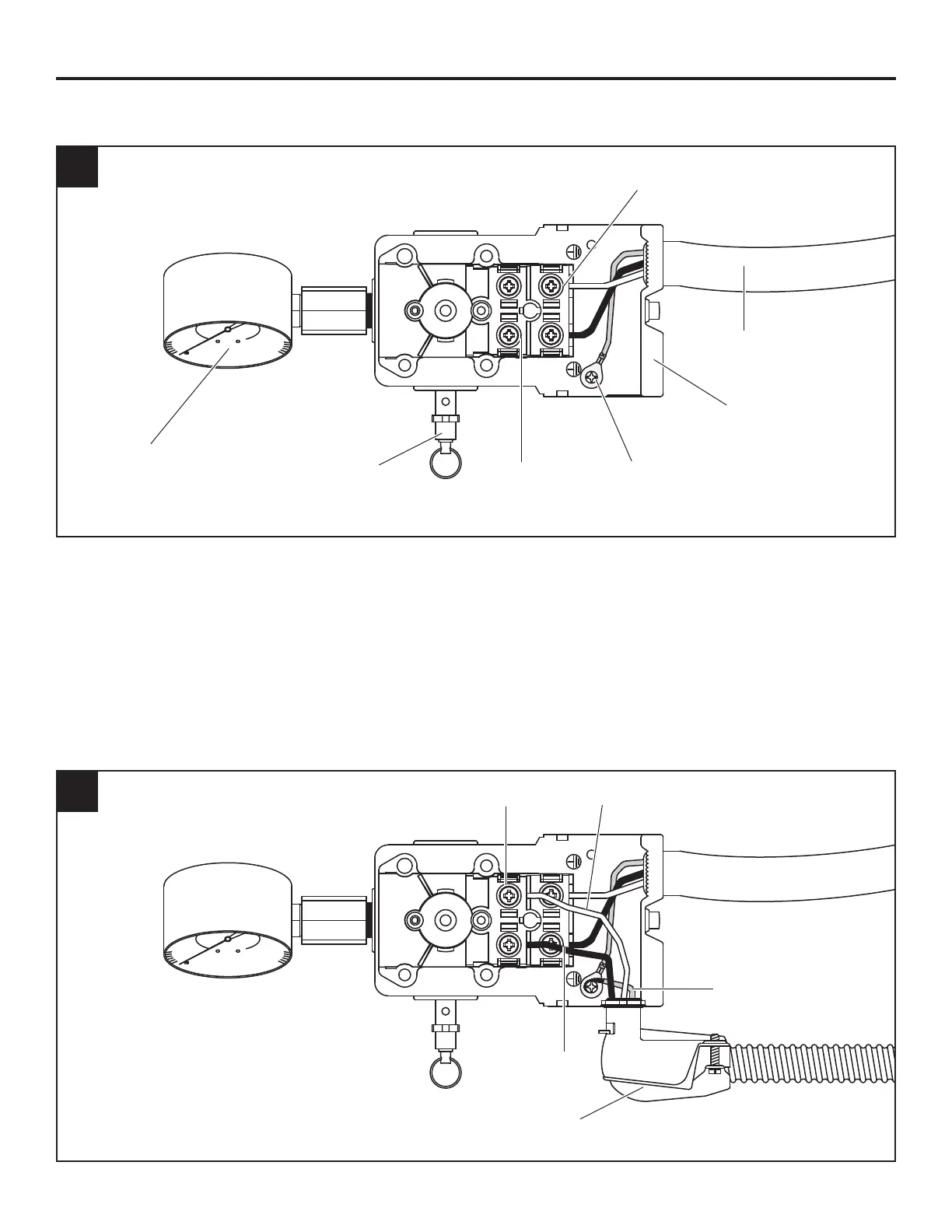

2. Una vez quitada la cubierta, familiarícese con el interruptor de presión.
3. Quite el tornillo de puesta a tierra. Instale un aliviador de tensión en el interruptor de presión.
NO apriete el aliviador de tensión al cable de alimentación hasta que el cableado esté completo.
Introduzca los conductores desnudos (negro, blanco, desnudo/verde) a través del aliviador de tensión.
Fije el cable de puesta a tierra desnudo/verde al tornillo de puesta a tierra en el cuerpo del
interruptor de presión.
Busque las marcas de “hilo” en el interruptor de presión. Instale los alambres de línea y ajuste los
tornillos terminales.
2
Válvula de
seguridad ASME
Cable de alimentación
del motor
Línea
terminal
Tornillo de
puesta a tierra
Aliviador de tensión
para el cable del motor
Motor terminal
Indicador de
presión del tanque
Aliviador de tensión para
cable de alimentación
Hilo conductor
negro
Cable conductor
desnudo/verde de
puesta a tierra
Hilo conductor blancoTornillo de terminal
